Обвязка расширительного бака для отопления дома до 250 м² с бойлером на базе узла TU-BK-02 от Gidruss
Основные характеристики
Краткое описание

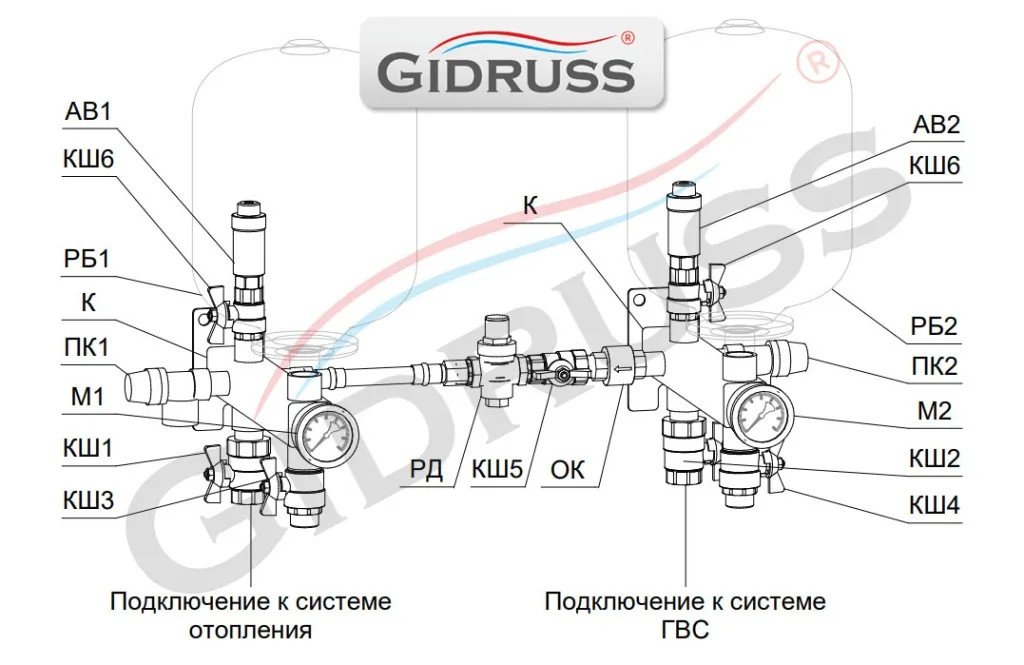

Типовой узел TU-BK-02 от Gidruss является компактным и удобным решением для обвязки расширительных баков отопления и ГВС в системах отопления частных домов до 250 м² с бойлером косвенного нагрева, реализующим функционал:
- Стабилизация рабочего давления системы отопления.
- Стабилизация рабочего давления системы ГВС.
- Удобная и безопасная подпитка системы отопления от ГВС.
- Удобное обслуживание и замена расширительных баков.
- Удобное информирование о рабочем давлении отопления и ГВС.
- Защита системы ГВС от скачков давления свыше 6 бар.
- Резервная защита системы отопления от скачков давлении свыше 3 бар при выходе из строя предохранительного клапана котла.
① Что нужно учесть при размещении расширительных баков для отопления и ГВС?
- выбирать высоту следует с учетом удобства в доступе к верхнему штуцеру подкачки и демонтажа баков без стремянки и табуретки.
- положение узла следует выбирать с учетом возможности безопасного и удобного подхода для обслуживания.
- баки следует размещать на минимальном расстоянии друг от друга, для удобства наблюдения за манометрами подпитки, но оставляя между корпусами установленных баков не менее 100 мм.
- допускается менять баки местами, при этом не забудьте соблюсти направление обратного клапана между ними.
② Как обслуживать расширительный бак системы отопления?
⚠ Не допускается обслуживание расширительного бака системы отопления при работающем котле!
⚠ Обслуживать расширительный бак отопления следует не реже чем 1 раз в год!
⚠ Показания к внеплановому обслуживанию расширительного бака отопления: заметные скачки давления при запуске - остановке горелки или срабатывание предохранительного клапана ПК1 (мокрые следы утечки).
- Выключите котел;
- Закройте отсечной кран КШ1;
- Слейте остаток теплоносителя, открыв дренажный кран КШ3 (постарайтесь сохранить теплоноситель и вновь вернуть его в систему);
- Проверьте и при необходимости подкачайте расширительный баки до давления меньше рабочего на 0.2-0.3 бара (для домов не выше 10 м c котельной на первом этаже давление подкачки 1.5 бара);
③ Как обслуживать расширительный бак системы ГВС?
⚠ Не допускается обслуживание расширительного бака системы горячего водоснабжения при работающем котле и включенном скважинном насосе!
⚠ Обслуживать расширительный бак ГВС следует не реже чем 1 раз в год!
⚠ Показания к внеплановому обслуживанию расширительного бака ГВС: заметные скачки давления горячей воды или срабатывание предохранительного клапана ПК2 (мокрые следы утечки).
- Выключите котел;
- Перекройте холодную воду или отключите скважинный насос;
- Спустите давление в системе ГВС, открыв кран на самой низкой по уровню дома точке водоразбора.
- Закройте отсечной кран КШ2.
- Слейте остаток воды, открыв дренажный кран КШ4.
- Проверьте и при необходимости подкачайте расширительный баки на 0.2-0.3 бара выше рабочего давления в системе ХВС.
- Закройте дренажный кран КШ4 и откройте отсечной кран КШ2.
- Закройте все смесители в доме и откройте холодную воду включите скважинный насос.
- Включите котел.
- Понаблюдайте за стабильностью подачи ГВС, если наблюдаются заметные скачки давления и протечки на предохранительном клапане ПК2 - замените расширительный бак или мембрану.
④ Подпитка системы отопления, как правильно сделать с помощью узла TU-BK-02?
- Открыть подпиточный кран КШ5;
- Дождаться достижения рабочего давления системы на манометре М1;
- Закрыть кран КШ5;
- Включите котел;
- Понаблюдайте за давлением на манометре М1 при запуске - остановки горелки котла (оно должно быть стабильным);
- Если рабочее давление не стабильно при запуске/останове горелки - выполните обслуживание расширительного бака.

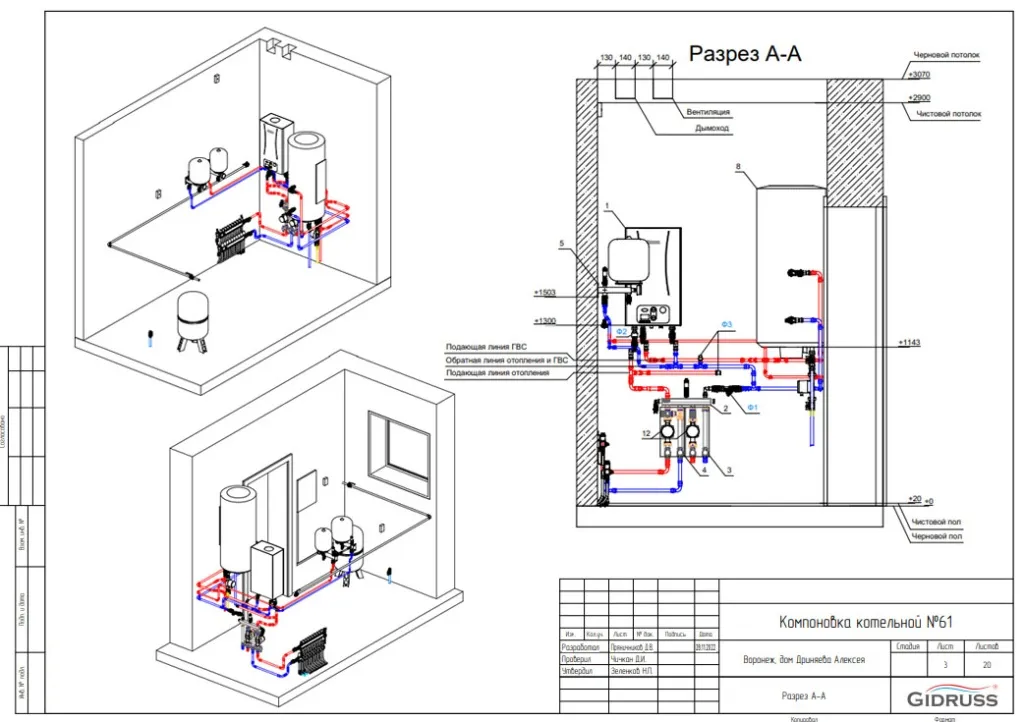

⑤ Примеры компоновки котельной с узлом TU-BK-02 от Gidruss
Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .
Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.
Шаг. 3. Монтаж консоли на стену.
Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно обслуживать расширительный бак?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
✅ Последовательность действий по обслуживанию бака
Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.
Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.
Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.
Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара. Если РБ не держит давление - замените его мембрану или бак целиком.
Шаг 5. Установите бак на место и откройте все краны.
⚠ Какие риски возможны?
- Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
- При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
- Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!
☝ Рекомендации специалистов
- Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
- Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
- Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
- Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.
Рекомендуем заказывать группу безопасности BKSS-35-20-6 с предохранительным клапаном 3/4" .Дополнительная информация
Как подобрать объем расширительного бака для бойлера?- Покупаем консоль группы безопасности BKSS-35.BASIS
- Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- SVS-0003-008015 от STOUT
- RVS-0003-008015" от ROMMER
- FA 2004 121280" от FAR
- для бойлера на 300-400 л подойдет клапан 3/4 дюйма
- SVS-0003-008020 от STOUT
- RVS-0003-008020 от ROMMER
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
- Собираем ГБ на любой уплотнительный материал!
Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.
Дополнительная информация
- Как подобрать объем расширительного бака для бойлера?
- Интерактивная статья с возможностью создать ТЗ на проектирование:
Бойлер косвенного нагрева: как выбрать и где купить?
C учетом стандартных типоразмеров РБ, это будет выглядеть так:
- для 100 литрового БКН подойдет РБ на 12 л
- для 150 литрового БКН подойдет РБ на 18 л
- для 200 литрового БКН подойдет РБ на 24 л
- для 300 литрового БКН подойдет РБ на 35 л
