Схема отопления с настенным котлом и гидрострелкой

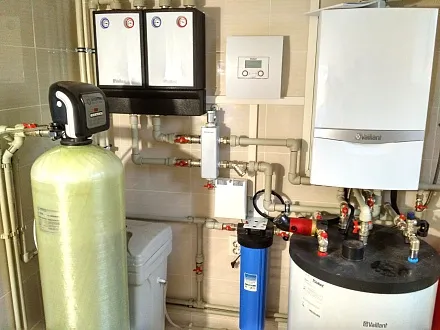

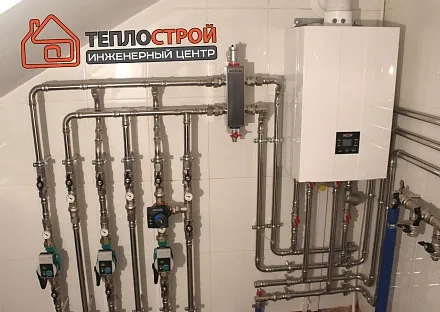

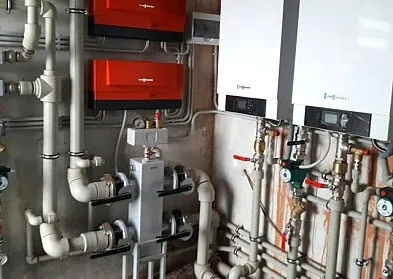

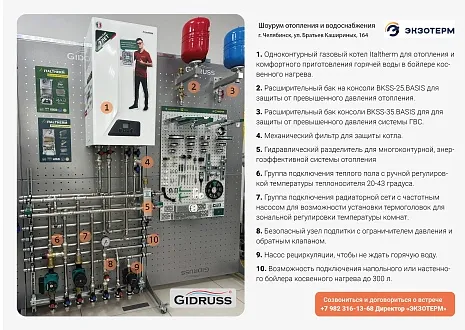

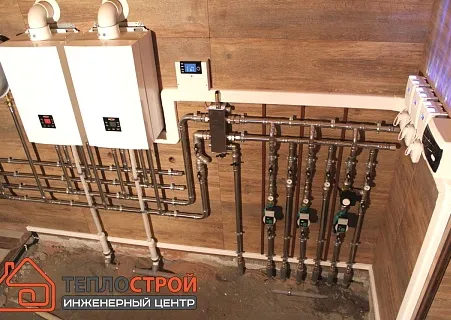

Представляем универсальную схему подключения настенного котла к системе отопления через гидрострелку, которая подойдет для любой системы отопления с одним настенным газовым или электрическим котлом со встроенным циркуляционным насосом с любым количеством независимых контуров (радиаторы, теплый пол, бойлер, теплообменники бассейна, вентиляции и прочие потребители тепла).

Преимущества схемы отопления с гидрострелкой

1. Котел прослужит дольше в режиме полноценной циркуляции, особенно если для Вашего котла минимальных расход теплоносителя ограничен.
2. Максимально комфортная работа системы отопления, где потребители не будут влиять друг на друга и ими можно будет полноценно управлять.
3. Вы получите масштабируемую систему, например появится возможность в будущем добавить контур отопления бани или гаражм.

Когда есть смысл подключать котел через отдельностоящую гидрострелку ?

1. Если в системе есть хотя бы один потребитель переменного сопротивления, это может быть радиаторная сеть с термоголовками или теплый пол.
2. Если Вы задумали ремонт котельной c добавлением потребителей (теплый пол, ветку радиаторов, баню и т.д.)
3. Если Вы планируете частичную реконструкцию котельной без изменения коллекторной части потребителей, т.е. необходимо установить гидрострелку для исключения влияния контуров друг на друга.
4. Если решили поставить термоголовки на радиаторах, а котловой насос не рассчитан на переменный расход теплоносителя.

Типовые ошибки при установке гидрострелки

1. Превышение суммы расходов на потребителях над расходом котлового контура, что вызывает "переворот гидрострелки" и снижение температуры потребителей на 5-10 градусов ниже котловой.

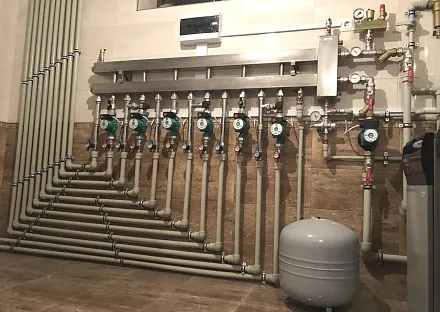

2. Использование коллекторной обвязки после гидрострелки с пониженным сечением, что полностью не исключит влияния насосов друг на друга. Для исключения этого эффекта - используйте схему: обвязка настенного котла с коллектором и гидрострелкой в едином корпусе
3. Использование полимерных трубопроводов без кислородного барьера в системе, где присутствуют стальные элементы, что вызывает коррозию, регулярное засорение фильтров и снижение циркуляции через котел.

Как выбрать гидрострелку для настенного котла ?

Шаг 1. Выбор магистрального сечения гидрострелки для настенного котла

• DN20 (3/4") - если у Вас котел до 30 кВт со встроенным насосом;
• DN25 (1") - если у Вас котел до 30-50 кВт со встроенным насосом;
• DN32 (1 1/4") - если у Вас котел свыше 50 кВт или котел без встроенного насоса.

Шаг 2. Выбор материала гидрострелки

• нержавеющая сталь AISI 304, если интересует срок службы более 20 лет или в системе используются полипропиленовые трубы без кислородного барьера, чтобы не получить регулярное засорение фильтров из-за коррозии.
• конструкционная сталь 09Г2С в остальных случаях в т.ч. при ограниченном бюджете.

Шаг 3. Выбор нужной модели одним из способов:

• 3.1. Воспользуйтесь быстрыми ссылками в разделе "Совместимое оборудование".
• 3.2. Переходите в каталог Gidruss и устанавливайте фильтром выбранные критерии на шаге 1, 2.
• 3.3. Если требуются дополнительные рекомендации - переходите на подборку: Как правильно выбрать гидрострелку для настенного котла
.
