Name: Гидроразделитель dn32 ду32 1 1/4 дюйма 62 70 80 90 100 кВт GR-100-32
Brand: GIDRUSS
SKU: 11 00100 05
Price: 12900 RUB
Availability: InStock

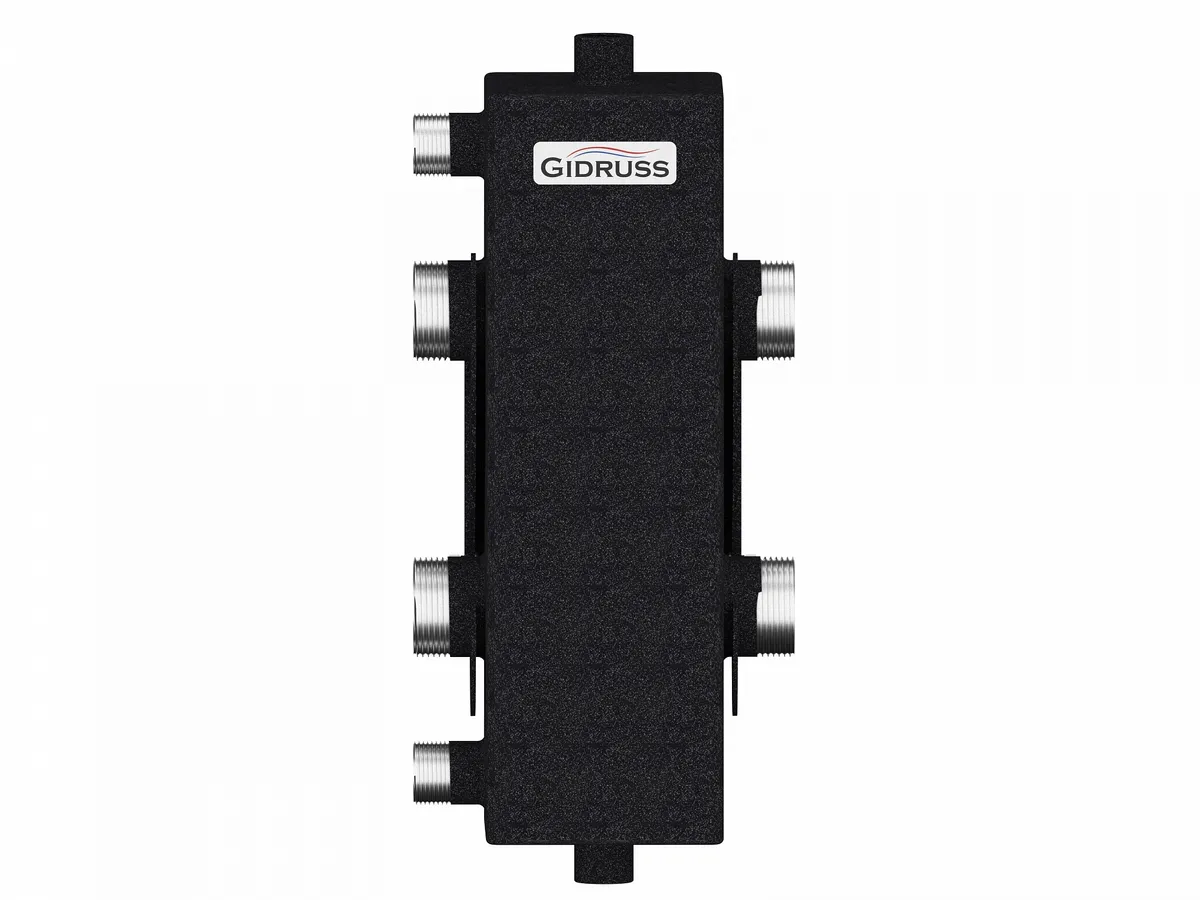

Гидрострелка для котла 70 80 85 100 кВт GR-100-32

GR-100-32

Гидравлический разделитель

до 100 кВт, G 1¼″, корпус 100х100х3 ст. 09Г2С

Артикул:11 00100 05

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Мощность максимальная, кВт:

100

Максимальная подача, м³/ч:

4.3

Логистические параметры

Масса брутто, кг:

4,7

Размеры упаковки, (Д x Ш х В), мм:

115 x 565 x 240

Объем упаковки, м³:

0.01559

12900 ₽ Розничная цена

В наличии город Челябинск:

56 шт

Усовершенствованная модель - GR-80-32.EPP (до 80 кВт, G 1¼″, корпус 80х80х3 ст. 09Г2С, EPP-термоизоляция)

ОписаниеВсе характеристикиПреимуществаДокументацияСхемыПрименение в узлах

Гидроразделитель GR-100-32 в современных системах отопления до 800 м² для обвязки 1 напольного котла до 85 кВт или 2-х настенных котлов до 100 кВт с возможностью подключения резервного электрокотла к доп. подключениям G ¾″.

Если магистраль DN32 слишком большая - заказывайте гидрострелку DN25 , а если Ду 32 не достаточно - заказывайте гидрострелку DN40 .

🔌 Как подключить гидроразделитель dn32 ?

Для возможности периодической промывки гидрострелки (в системах без полипропилена достаточно один раз в 5 лет) системы подключать следует с помощью двух комплектов разъемных соединений Rp 1¼″ (ВР-ВР) под плоское уплотнение FIT.KBRS-32
Котел можно подключить с любой стороны.
Подающие линии котла и потребителей должна быть сверху.
Вертикальное положение предпочтительный так как только в таком положении работает воздухоотвод и шламоотделение.
Были случаи успешного запуска системы с горизонтальным положением гидрострелки, но така работа производителем не гарантирована.
Для реализации много-контурной системы отопления гидрострелку можно соединить с любым модульным коллектором серии MK-100 .
Для подключения нескольких потребителей через модульный коллектор используйте: насосные группы DN25 .
Для подключения одного мощного потребителя можно подключить напрямую к гидрострелке: насосную группу DN32 .

⬆ Какая модель пришла на замену гидроразделителя GR-100-32 ?

На смену гидроразделителя GR-100-32 (артикул 11 00100 05) пришла более современная модель GR-80-32.EPP (артикул GR 80G0T 04),обладающая следующими преимуществами:

GR-80-32.EPP работает существенно энергоэффективней за счет современной EPP теплоизоляции.
GR-80-32.EPP более компактен, чем GR-100-32.
GR-80-32.EPP не имеет лишних подключений, которые в 90% случаях глушатся за ненадобностью, а для тех кто использовал доп. подключения 3/4 для резервного электрического котла GIDRUSS может предложить другие схемы подключения и выполнить компоновку котельной, для этого заполните анкету на проектирование котельной .

Посмотреть обновленную модель GR-80-32.EPP

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

4.3

Мощность максимальная, кВт:

100

Максимальная отапливаемая площадь, м²:

800

Магистральное присоединение:

G 1¼″ (НР)

Доп. присоединение:

Rp ½″ (ВР)

Межосевое расстояние, мм:

125

Вылет от стены, мм:

75-105

Размеры упаковки, (Д x Ш х В), мм:

115 x 565 x 240

Объем упаковки, м³:

0.01559

Длина, мм:

565

Ширина, мм:

240

Высота, мм:

115

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Подробнее

Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя

Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
Сепаратор из нержавейки никогда не "зарастет"!
Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.

Подробнее

Дополнительные подключения на корпусе для резервного котла

Дополнительные подключения G ¾ ″ для подключения резервного котла, расширительного бака или подпитки позволяют:

снизить кол-во соединений повышая надежность системы;
сэкономить на закупке фитингов;
возможность отопления от электричества, пока не подключили газа.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее
