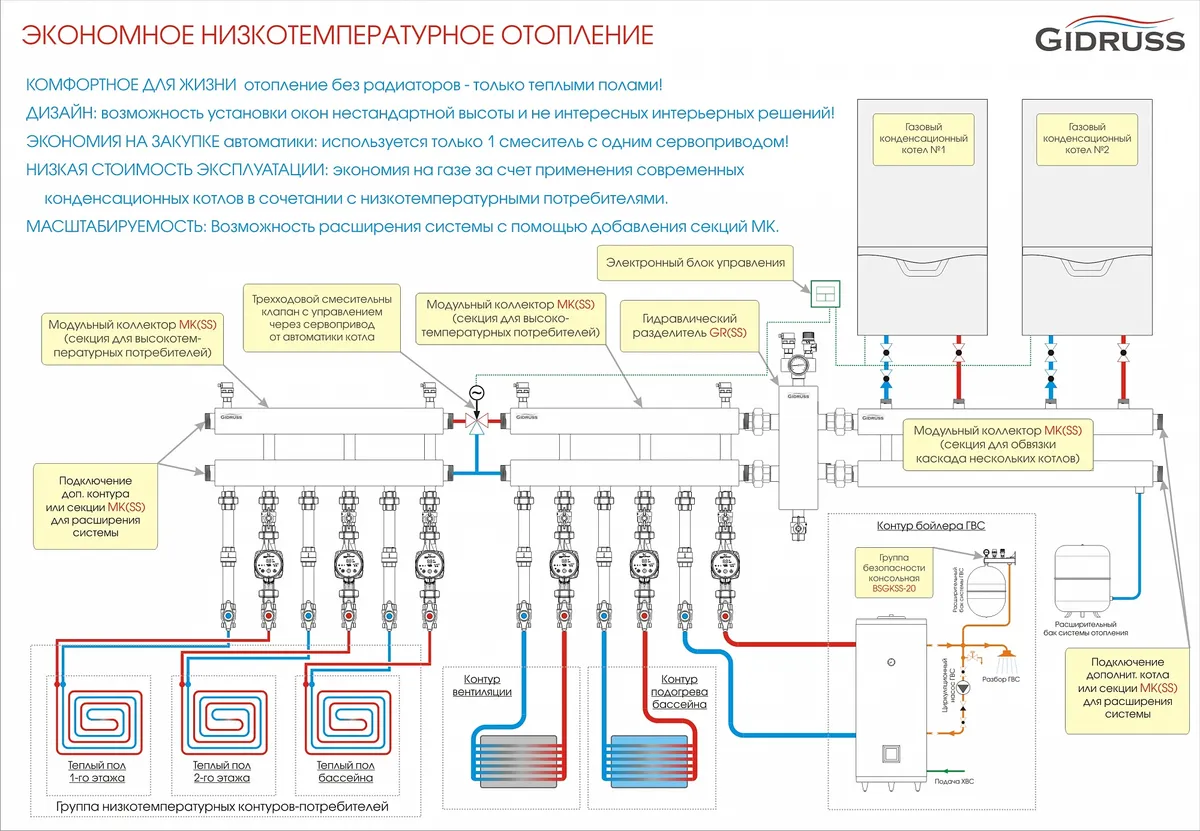

Типовая схема отопления без радиаторов
Основные характеристики
Мощность, кВт:
Любая
Кол-во контуров:Любое
Магистральный диаметр:
Любой
Описание
- низкотемпературное отопление без радиаторов с одним смесителем
- отапливаемая площадь не ограничена
- любое количество котлов
- любое количество контуров-потребителей
- съемная гидрострелка для периодической промывки
В данной сборке используются только прямые насосные группы NG-25 NGSS-25 что экономит значительную сумму на смесительных клапанах и сервоприводах.
Видеообзор монтажа процесса котельной по типовому решению GIDRUSS с магистральным смесителем.
Применяемые типовые узлы
5

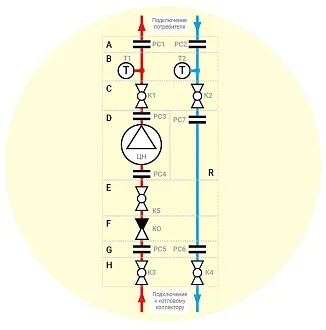

Схема прямой насосной группы без регулировки температуры TU-NG-03
Типовые узлы

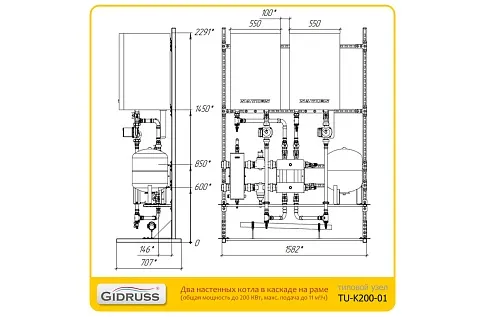

Два котла в каскаде на раме (газовые, настенные до 200 кВт)
Типовые узлы

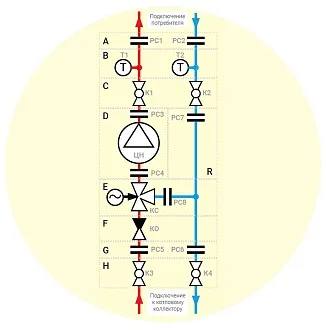

Схема смесительной насосной группы TU-NG-01
Типовые узлы

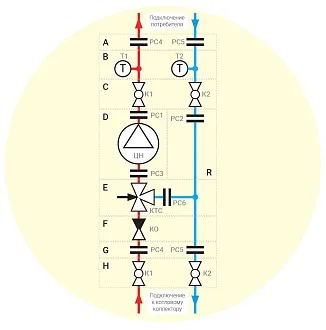

Схема насосной группы с термостатическим клапаном TU-NG-02
Типовые узлы

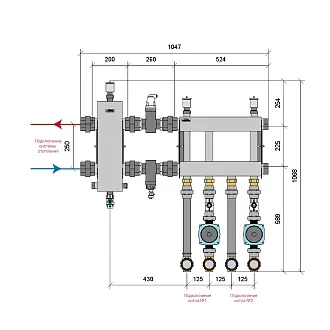

TU-KK200 - Обвязка двух напольных котлов 100 кВт общей мощностью до 200 кВт
Типовые узлы
