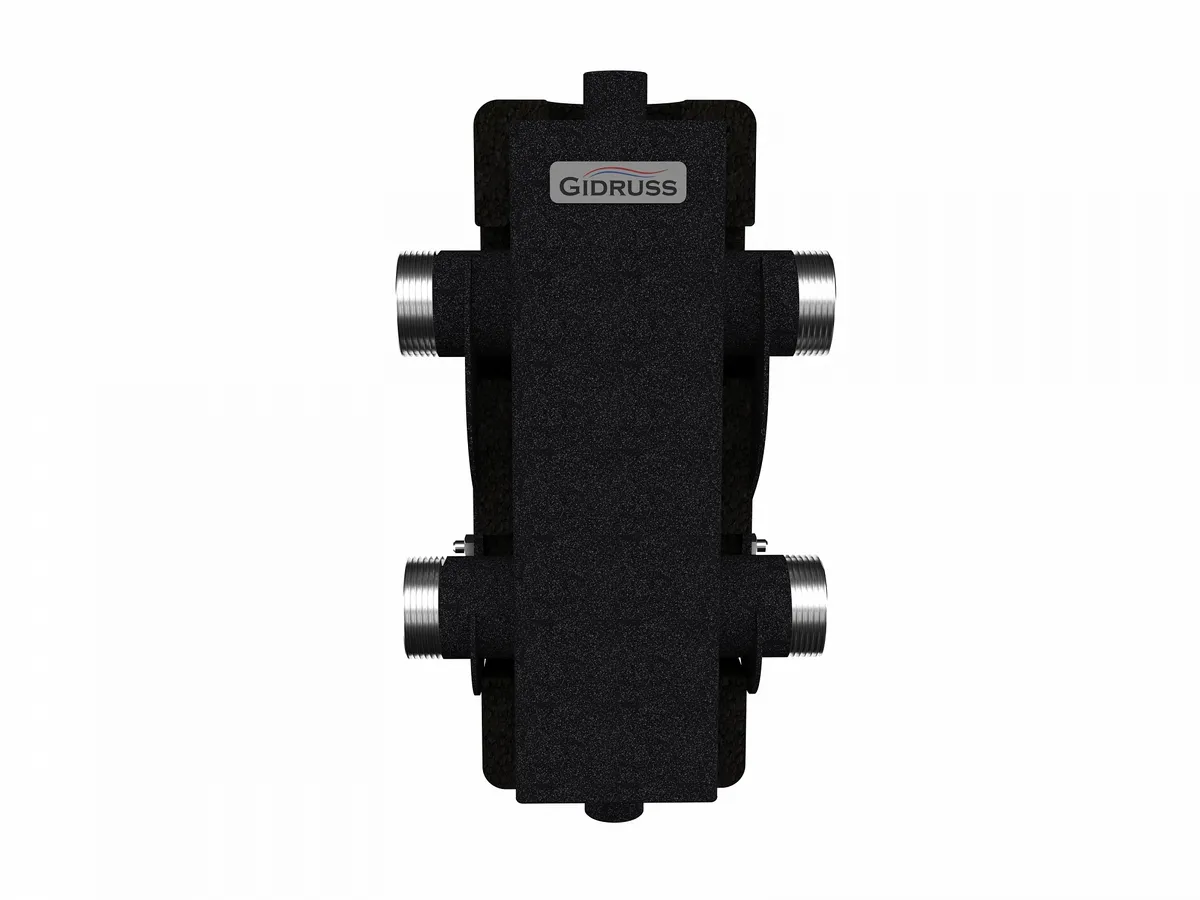

GR-80-32.EPP

Гидравлический разделитель

до 80 кВт, G 1¼″, корпус 80х80х3 ст. 09Г2С, EPP-термоизоляция
Артикул:GR 80G0T 04

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
1
Мощность максимальная, кВт:
80
Максимальная подача, м³/ч:
3.4

Логистические параметры

Масса брутто, кг:
3,9
Размеры упаковки, (Д x Ш х В), мм:
120 x 340 x 230
Объем упаковки, м³:
0.00938
10900 ₽ Розничная цена
В вашем городе:
77 шт

Гидрострелка 1 1/4 в теплоизоляции GR-80-32.EPP необходим в системах отопления до 700 м² для обвязки двух настенных котлов до 80 кВт или одного напольного с внешним насосом до 70 кВт.


① Зачем нужна гидрострелка на 1 1/4 дюйма ?

Устройство необходимо если у Вас:

  • Каскадная котельная с несколькими настенными котлами общей мощностью 80 кВт со встроенными насосами до 1.7 м³/ч каждый.
  • Настенный котел до 50 квт и несколькими потребителями с остаточной производительностью котлового насоса до 3.4 кубов.
  • Напольный котел до 62 кВт с внешним насосом и несколькими потребителями.

② Как подключить гидрострелку dn32 ?

  • Для возможности периодической промывки гидрострелки (в системах без полипропилена достаточно один раз в 5 лет) системы подключать следует с помощью двух комплектов разъемных соединений Rp 1¼″ (ВР-ВР) под плоское уплотнение FIT.KBRS-32
  • Котел можно подключить с любой стороны
  • Подающие линии котла и потребителей должна быть сверху
  • Вертикальное положение предпочтительный так как только в таком положении работает воздухоотвод и шламо-отделение.
  • Были случаи успешного запуска системы с горизонтальным положением гидрострелки, но такая работа производителем не гарантирована.
  • Для реализации много-контурной системы отопления гидрострелку можно соединить с любым модульным коллектором серии MK-100 .

③ Когда не следует применять гидрострелку GR-80-32.EPP ?

  • В простейшей системе с одним котлом и единственным, постоянно работающим контуром без регулировки, например в маленьком домике где сняли АОГВ и поставили двухконтурный котел с нагревом регистров отопления.

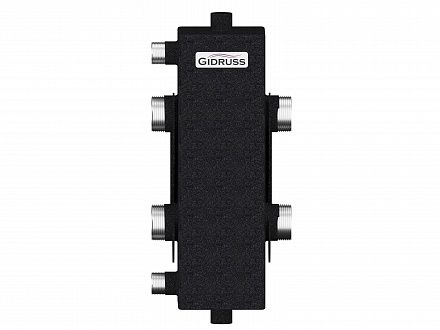

  • Если необходима система мощностью свыше 70 кВт на базе напольного котла с внешним насосом или суммарная производительность котловых насосов выше 3.4 куб.м/с, лучше использовать гидрострелку GR-100-32
  • Если Вы планируете использовать двухплоскостную систему обвязки в концепции GALF на базе нержавеющих трубопроводов заказывайте гидрострелку нержавеющую под пресс фитинги GRSS-100-35PF
  • Для основательных объектов со сроком эксплуатации более 50 лет заказывайте GRSS-80-32.EPP , особенно если Вы планируете реконструкцию только котельной без изменения старых трубопроводных сетей в жилых помещениях.

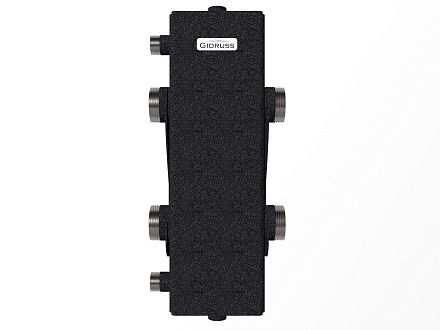

  • Если отсутствует гидравлический расчет и Вы сомневаетесь, хватит ли Вам сечения магистрали или есть отдаленная перспектива расширения системы - заказывайте гидрострелку на размер больше GR-150-40 .

④ Как подобрать аналог гидрострелки dn32 от Gidruss ?

Гидрострелка GR-80-32.EPP является превосходящем по качеству аналогом продукции MHK-32, M66391.3RU, "FA 2161 114", R146IY006, GS 32-1.

Материал исполнения:
Конструкционная сталь
Количество контуров:
1
Максимальная подача, м³/ч:
3.4
Мощность максимальная, кВт:
80
Максимальная отапливаемая площадь, м²:
700
Магистральное присоединение:
G 1¼″ (НР)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
75-105
Размеры упаковки, (Д x Ш х В), мм:
120 x 340 x 230
Объем упаковки, м³:
0.00938
Длина, мм:
340
Ширина, мм:
230
Высота, мм:
120
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее
Энергоэффективная EPP-теплоизоляция
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
  • Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
  • Поддержание в котельной комфортной температуры для обслуживания системы.
  • Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
