Основные характеристики

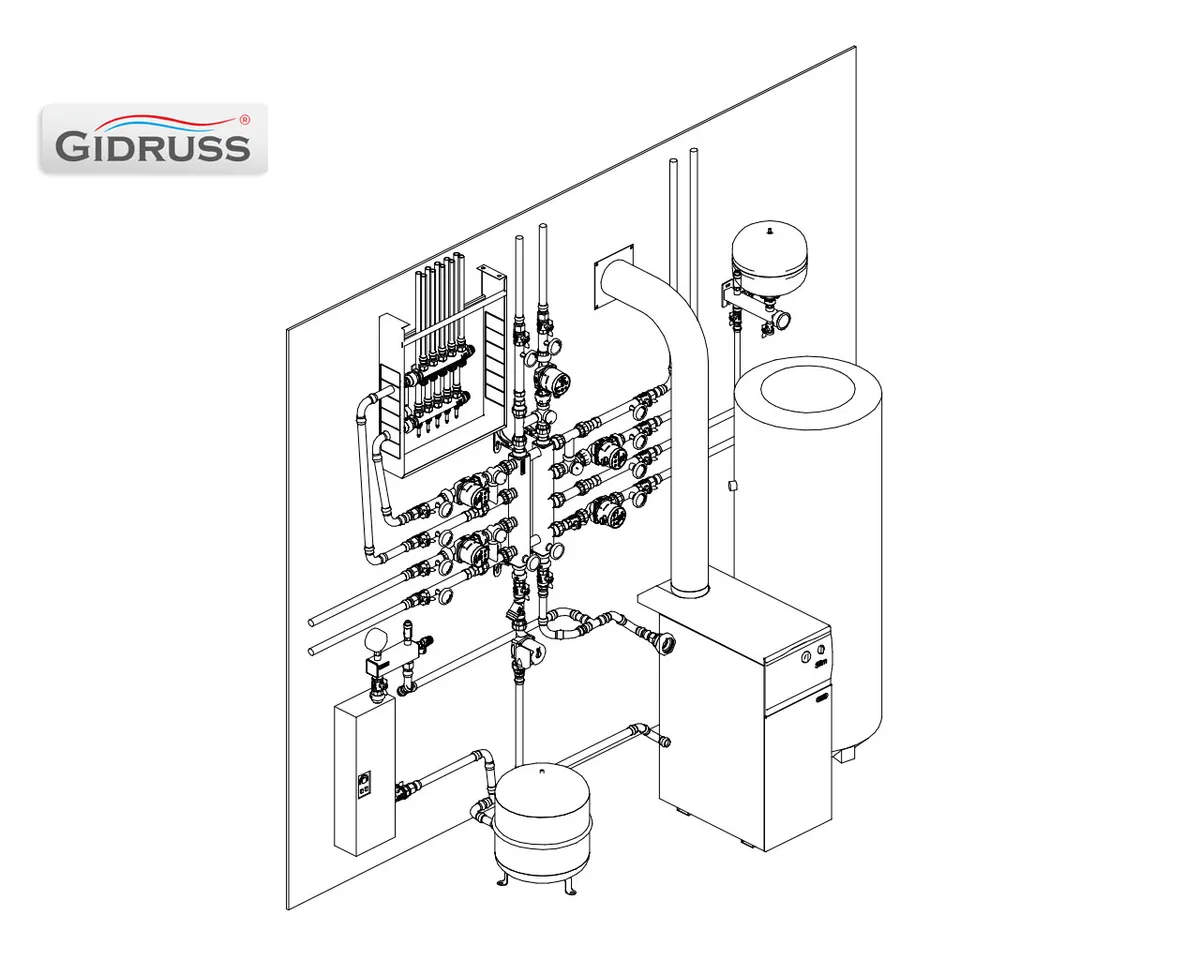

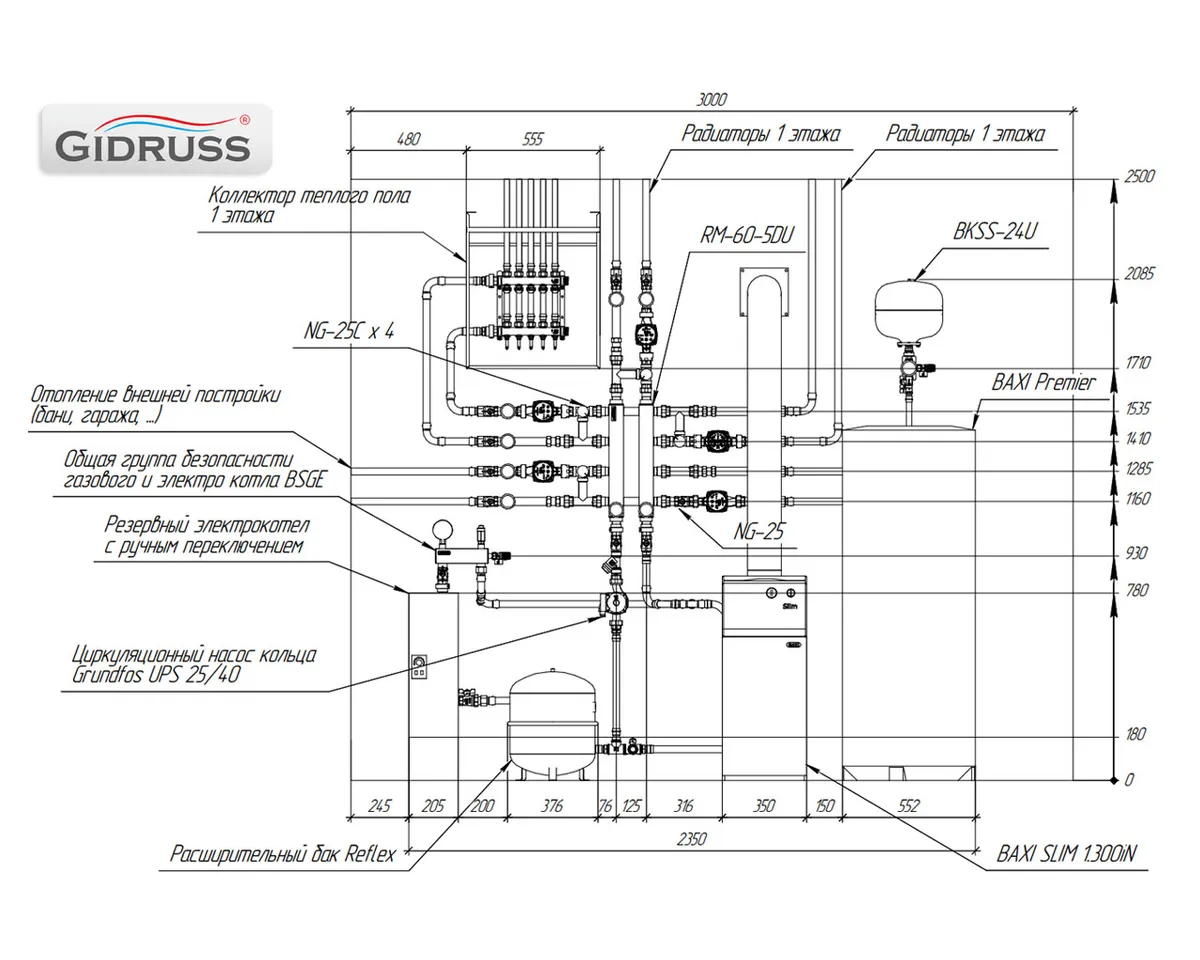

Вам подойдет это решение если Вы планируете монтаж новой системы отопления или реконструкцию старой со следующими условиями:
- котельная в подвале или в цокольном этаже;
- напольный газовый котел BAXI SLIM или аналог;
- резервный электрический котел с ручным включением на случай аварии основного газового;
- отсутствует проект отопления и нет возможности выполнить гидравлический расчет контуров отопления.
Особенности и преимущества данного решения:
- минимальное кол-во соединений;
- полный контроль за работой системы по термометрам на кольцевом коллекторе и на каждом потребителе;
- удобное и безопасное расположение электрокотла;
- минимальное кол-во элементов системы - общий циркуляционный насос и группа безопасности для 2-х котлов, всего лишь 1 воздухоотводчик!
Кольцевой коллектор в теплоизоляции идеально подходит для реконструкции действующих котельных и строительстве новых систем без проведения гидравлических расчетов гидрообвязки.
Например, если в доме эксплуатируется однотрубные системы обвязки радиаторов отопления, требующие повышенной подачи для того, чтобы "прокачать" удаленные радиаторы и заказчик не намерен переделывать обвязку из-за нежелания портить отделку. Т.е. в таких системах на лицо превышенная подача на потребителях, что часто не позволяет применить схему с гидрострелкой, т.к. при этом придется устанавливать очень мощный насос первичного контура с подачей превышающей сумму подач потребителей на 5-10% иначе произойдет "переворот гидрострелки" и потребители получат теплоноситель температурой ниже котловой, что приведет к перерасходу газа.
Именно для таких случаев и пригодится кольцевой коллектор, единственным условием работы которого является превышение подачи котлового контура над каждым по отдельности взятым потребителем, а не их суммой, как в случае применения гидрострелки.
Если совсем коротко, то схема с кольцевым коллектором подходит для самостоятельного монтажа или монтажников - частных мастеров в тех случаях, когда нет возможности произвести гидравлический расчет.
☝Рекомендация производителя
Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
- существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
- перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
- Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
- Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
- Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
- Диаметр 63 мм позволяет с одного взгляда считывать температуру
Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:
 |  |
Рекомендации по выбору схемы
- Выбирайте схему на базе первично-вторичных колец, если требуется реконструкция котельной по причине некорректной работы потребителей при отсутствии проекта обвязки потребителей. Для этой схемы подойдут кольцевые коллекторы серии RMSS .
- Если Вы собственник строящегося объекта с современной системой отопления (регулируемые потребители тепла переменного сопротивления) - выбирайте схему с гидрострелкой и заказывайте проект с теплотехническими расчетами и рассчитанным балансом подач первичного и вторичных контуров и не принимайте проект если в нем получилось так, что сумма расходов потребителей больше котлового расхода, что может быть возможно только в случае продуманного управления приоритетом, как например отключение отопления во время нагрева бойлера для настенных котлов.
- Распространенный контраргумент против гидрострелки, что котлового насоса хватит не должен Вас устраивать, особенно если у Вас котел со встроенным насосом фиксированной скорости, а все радиаторы с термоголовками, так как большинству котлов не понравится режим с зажатой на 80% циркуляцией теплоносителя.
Прочие рекомендации по системам отопления
- Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
- Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
- Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
- Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
- Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .
Дополнительная информация
- Огромный выбор других схем отопления на все случаи жизни.
- Интерактивная статья с возможностью создать ТЗ на проектирование:
Схема отопления для дома до 200 м²: разбор 4 вариантов
Последовательность действий по замене подачи и обратки:
- Отсоедините смесительный узел.
- Поверните его на 180 градусов по горизонтальной оси направленной от стены.
- Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
- Установите смесительный узел обратно.
.Дополнительная информация о расширительных баках
- Как правильно подобрать насосную группу!
- Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.
Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .
Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.
Шаг. 3. Монтаж консоли на стену.
Шаг. 4. Установка прочих элементов обвязки:

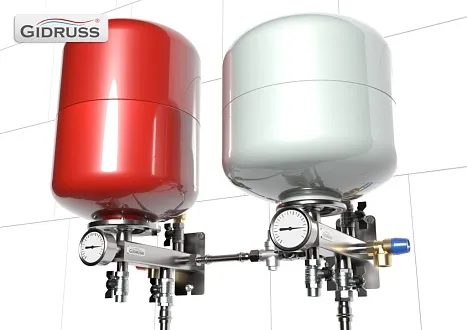

4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно обслуживать расширительный бак?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
✅ Последовательность действий по обслуживанию бака
Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.
Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.
Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.
Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара. Если РБ не держит давление - замените его мембрану или бак целиком.
Шаг 5. Установите бак на место и откройте все краны.
⚠ Какие риски возможны?
- Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
- При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
- Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!
☝ Рекомендации специалистов
- Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
- Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
- Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
- Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.
Рекомендуем заказывать группу безопасности BKSS-35-20-6 с предохранительным клапаном 3/4" .Дополнительная информация
Как подобрать объем расширительного бака для бойлера?- Покупаем консоль группы безопасности BKSS-35.BASIS
- Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- SVS-0003-008015 от STOUT
- RVS-0003-008015" от ROMMER
- FA 2004 121280" от FAR
- для бойлера на 300-400 л подойдет клапан 3/4 дюйма
- SVS-0003-008020 от STOUT
- RVS-0003-008020 от ROMMER
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
- Собираем ГБ на любой уплотнительный материал!
Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.
Дополнительная информация
- Как подобрать объем расширительного бака для бойлера?
- Интерактивная статья с возможностью создать ТЗ на проектирование:
Бойлер косвенного нагрева: как выбрать и где купить?
C учетом стандартных типоразмеров РБ, это будет выглядеть так:
- для 100 литрового БКН подойдет РБ на 12 л
- для 150 литрового БКН подойдет РБ на 18 л
- для 200 литрового БКН подойдет РБ на 24 л
- для 300 литрового БКН подойдет РБ на 35 л
