Предназначен для подключения к насосным группам верхнего расположения потребителей из нержавеющей стали 28х1.2 (DN25) или 22x1.2 (DN20), подведенных снизу.

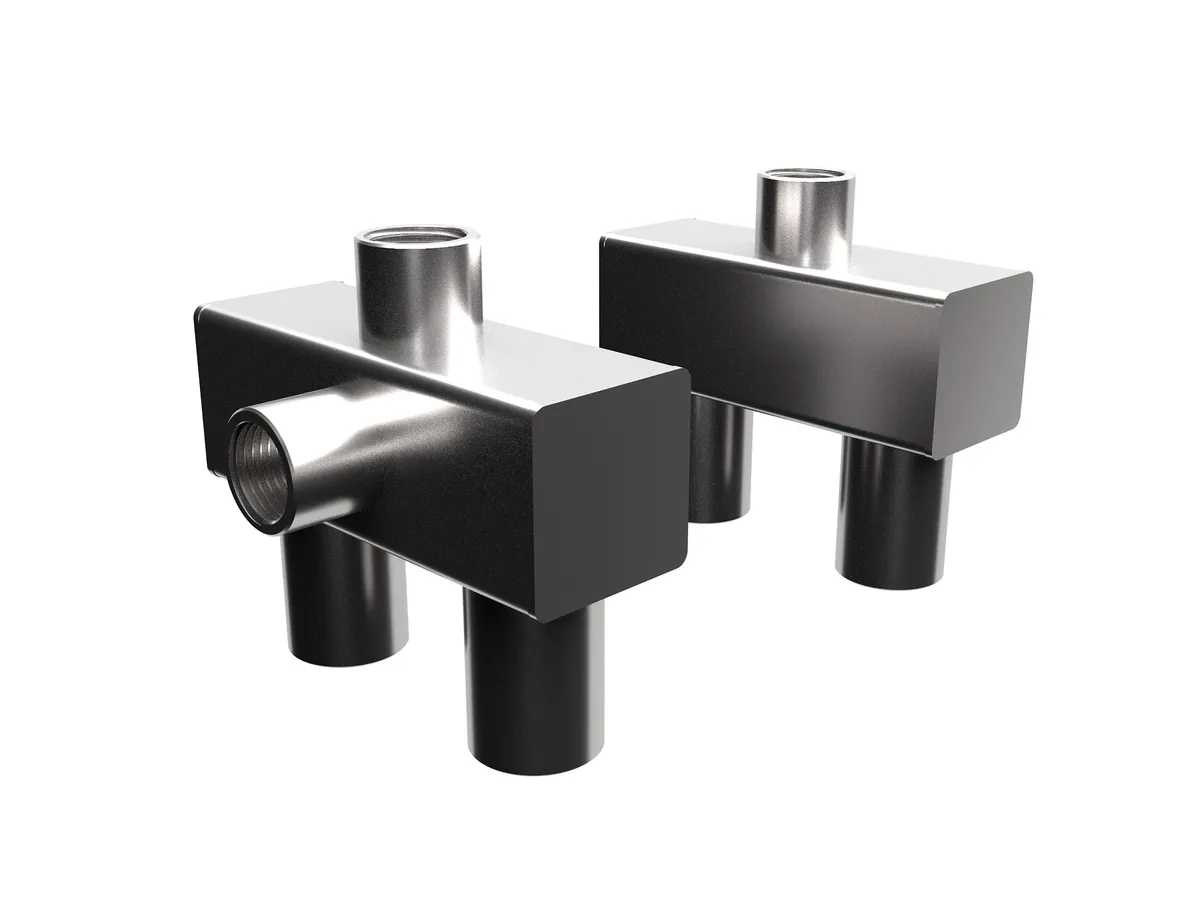

Данное решение — это готовый компактный мостик-обвод, который красиво разводит трубы в двух плоскостях. Одна плоскость трубопроводов аккуратно устанавливается за коллектор ближе к стене, позволяя подключить нижнюю подводку к верхнему оборудованию без ручной гибки труб, «колхоза», кучи фитингов и лишней траты времени.

Применяется в комплекте с насосными группами DN25 и коллекторами DN25-DN40 исполнения "DU"

Преимущества данного решения

• Экономия пространства котельной за счет размещения второй плоскости трубопроводов за коллектором в диапазоне регулировки 4D-монтажной системы K.UMS, т.е. при максимальном вылете в 105 мм вторая плоскость труб будет в 40 мм от стены, т.е. расстояние в свете составит 26 мм для 28-й трубы (DN25) и 29 мм до 22-й (DN20).
• Надежность за счет минимизации кол-ва соединений.
• Быстрый и точный монтаж существенно сэкономит трудозатраты.
• Удобная автоматизация за счет наличия на развороте подающего трубопроводе муфты 1/2'' под гильзу термодатчика, где его показания будут наиболее корректны так как снижается влияние передачи температуры по металлу от работающего насоса, тем самым увеличивая точность показаний и как следствие корректность работы автоматики.
