См. Условные обозначения элементов схемы отопления (легенда)

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Рекомендации по выбору схемы

• Выбирайте схему на базе первично-вторичных колец, если требуется реконструкция котельной по причине некорректной работы потребителей при отсутствии проекта обвязки потребителей. Для этой схемы подойдут кольцевые коллекторы серии RMSS .
• Если Вы собственник строящегося объекта с современной системой отопления (регулируемые потребители тепла переменного сопротивления) - выбирайте схему с гидрострелкой и заказывайте проект с теплотехническими расчетами и рассчитанным балансом подач первичного и вторичных контуров и не принимайте проект если в нем получилось так, что сумма расходов потребителей больше котлового расхода, что может быть возможно только в случае продуманного управления приоритетом, как например отключение отопления во время нагрева бойлера для настенных котлов.
• Распространенный контраргумент против гидрострелки, что котлового насоса хватит не должен Вас устраивать, особенно если у Вас котел со встроенным насосом фиксированной скорости, а все радиаторы с термоголовками, так как большинству котлов не понравится режим с зажатой на 80% циркуляцией теплоносителя.

Прочие рекомендации по системам отопления

• Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
• Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
• Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
• Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
• Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .

Дополнительная информация

• Огромный выбор других схем отопления на все случаи жизни.
• Интерактивная статья с возможностью создать ТЗ на проектирование:
  Схема отопления для дома до 200 м²: разбор 4 вариантов

• В большинстве случаев объема встроенного в котел расширительного бака не хватает для компенсации расширения теплоносителя системы системы.
• Обслуживать встроенный бак сложнее.
• Заменить встроенный бак намного дороже.

Рекомендации специалистов

• Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
• Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

• для 100 литрового БКН подойдет РБ на 12 л
• для 150 литрового БКН подойдет РБ на 18 л
• для 200 литрового БКН подойдет РБ на 24 л
• для 300 литрового БКН подойдет РБ на 35 л

Особенности монтажа РБ для БКН 300 л и более

Дополнительная информация о расширительных баках

• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

Последовательность действий по замене подачи и обратки:

1. Отсоедините смесительный узел.
2. Поверните его на 180 градусов по горизонтальной оси направленной от стены.
3. Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
4. Установите смесительный узел обратно.

Дополнительная информация о расширительных баках

• Как правильно подобрать насосную группу!
• Сэкономьте свое время и отправьте запрос на бесплатный подбор насосных групп и прочего оборудования котельной.

1. Котел потребляет много газа.
2. Не равномерно греются радиаторы.
3. Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
4. Насос не продавливает систему отопления.
5. Часто ломается котел.

Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

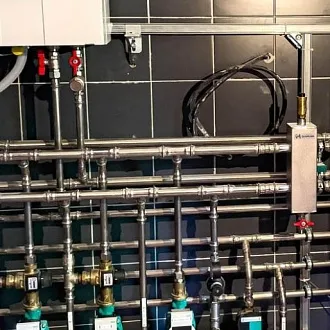

Для чего нужна гидрострелка?

Зачем ставить гидравлический разделитель?

• Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
• Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
• Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

• Таблица выбора схемы отопления для частного дома
• Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов

1. Устанавливается как правило на патрубке ввода ХВС в труднодоступном месте, неудобном для обслуживания.
2. Монтаж на вводе ХВС обычно требует выдвигать бойлер на 100-150 мм от стены, что требует дополнительного места в котельной.
3. Есть вероятность пропустить выход из строя расширительного бака, ввиду отсутствия возможности оперативного визуального контроля состояния предохранительного клапана.
4. Требует установки отдельного кронштейна для расширительного бака или установку бака на пол (особенно для бойлеров свыше 300 л понадобится бак на 35 л), функции которого в т.ч. и выполняет группа безопасности BKSS-35.
5. Требует большего кол-ва соединений, что снижает надежность системы и увеличивает время и стоимость монтажа.

Рекомендации специалистов

• Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
• Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .

Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.

Шаг. 3. Монтаж консоли на стену.

Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно обслуживать расширительный бак?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

• резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
• модульные коллекторы MK/MKSS-40/60/100/150/250 ;
• балансировочные коллекторы BM/BMSS-40/60/80/150

Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

• Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
• Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
• Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

1. Покупаем консоль группы безопасности BKSS-35.BASIS
2. Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
   • для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
     • SVS-0003-008015 от STOUT
     • RVS-0003-008015" от ROMMER
     • FA 2004 121280" от FAR
   • для бойлера на 300-400 л подойдет клапан 3/4 дюйма
     • SVS-0003-008020 от STOUT
     • RVS-0003-008020 от ROMMER
3. Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
4. Собираем ГБ на любой уплотнительный материал!

Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.

Дополнительная информация

• Как подобрать объем расширительного бака для бойлера?
• Интерактивная статья с возможностью создать ТЗ на проектирование:
  Бойлер косвенного нагрева: как выбрать и где купить?

Дополнительная информация о BM

• Как правильно выбирать балансировочный коллектор с гидрострелкой!
• Можно ли разворачивать исполнения BM..-..-..D контурами вверх?
• Сэкономьте свое время и отправьте запрос на бесплатный подбор основного оборудования котельной.
