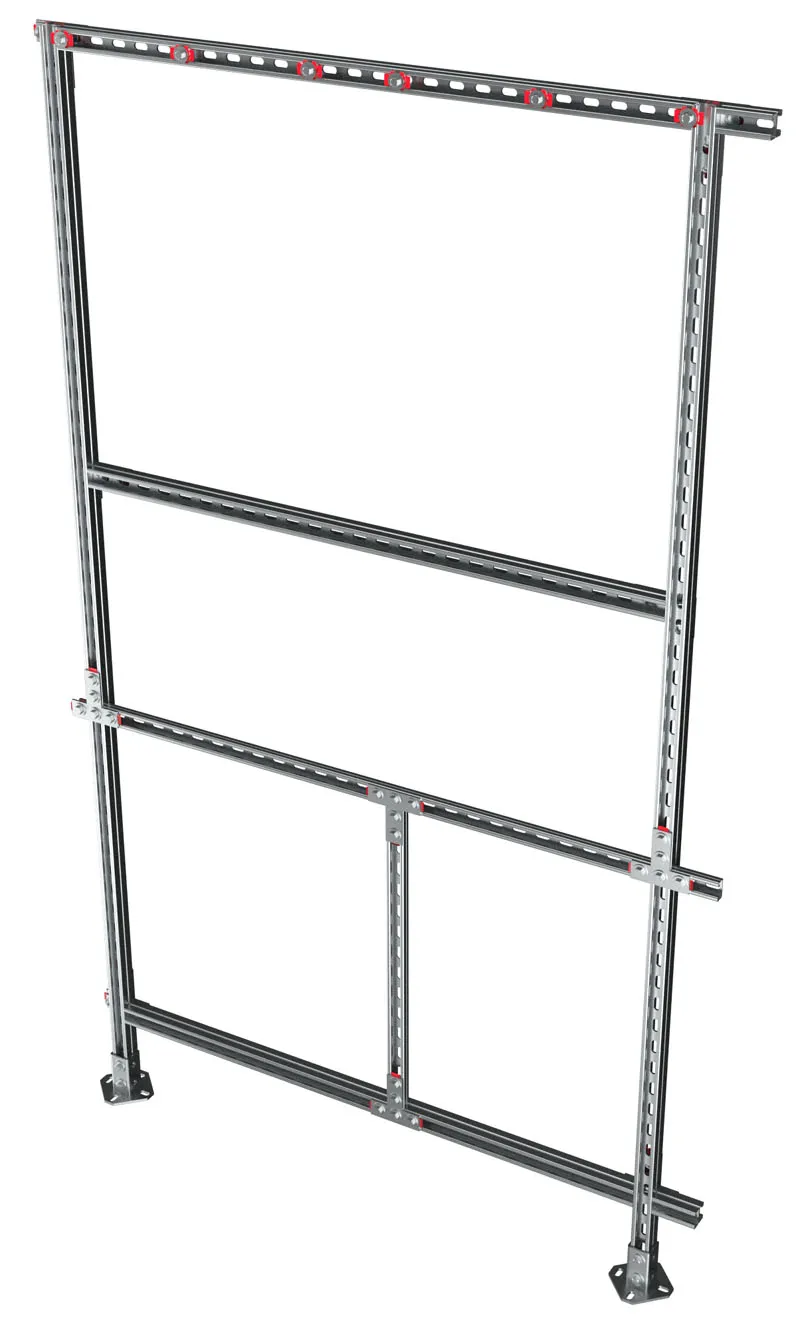

Являясь частью конструктора каскада Ferroli-Gidruss рама предназначена для монтажа 2-4 настенных газовых котлов Ferroli Force W в помещениях, где не допускается монтаж тяжелого оборудования непосредственно на стены, как правило это здания из сэндвич-панелей, каркасные конструкции, каменные стены толщиной менее 200 мм и т.д. Монтажная рама исключает влияние усадочных процессов на гидравлическую обвязку котельной, что особенно актуально для деревянных или каркасных стен.

📐 Как спроектировать раму для котельной?

Проектировать элемент рамы, необходимый для котловой части не нужно, так как это уже сделано специалистами GIDRUSS, а вот секция для распределительной части, как правило нуждается для адаптации на конкретный объект для получения подобного результата:

Возможно несколько вариантов:
1) Вы оплачиваете услуги проектирования и при покупке оборудование в ООО "ГИДРУСС" мы делаем скидку на понесенные затраты, если Вас это устраивает - отправляйте заявку на детальное проектирование котельной с рамой GIDRUSS .
2) Вы покупаете оборудование по предварительному расчету, который делается на бесплатной основе с получением компоновочного решения котельной но без деталей гидроообвязки и узлов рамы, после чего мы разрабатываем детальную конструкцию рамы, для этого отправьте заявку на бесплатный подбор оборудования с компоновкой котельной .

② Как закрепить раму к стене и полу?

Для надежной фиксации рамы необходимо закрепить опоры на бетонно полу, а так же обеспечить вертикальную устойчивость, жестко закрепив верхнюю часть стоек к основательным несущим конструкциям (элемент силового каркаса), а в случае деревянных стен с помощью скользящих опор.

Более подробные детали о процессе монтажа рамы смотрите в инструкции.

🔧 Как установить котлы на раме?

• Котлы крепятся на своих стандартных монтажных пластинах, которые в свою очередь прикручиваются к верхней горизонтальной балке рамы.
• Положение самой балки можно регулировать.
• Котлы можно сдвигать по горизонтали для совмещения с дымоходами.
• После установки котлов на места устанавливайте коллектор KIT.KK-200-2 (DN50 до 200 кВт) или KIT.KK-600-4 (DN80 до 600 кВт) и соединяйте его с помощью монтажного комплекта KIT.Force-W .

₽ Цена рамы для монтажа котла?

Указанная стоимость рамы на первый взгляд может показаться высокой и действительно можно сэкономить, если закупить ее по отдельным позициям, но профессиональным мастерам заниматься всем этим не удобно, особенно, когда в сезон нужно сдавать заказчику объект как можно быстрей и переезжать на следующий, тем более комплекты для сборки рамы от Gidruss покрашены порошковой краской, что смотрится намного эстетичней и простоит без следов коррозии гораздо дольше, чем обычный оцинкованный профиль.

Для профессионалов мы подготовили возможность оценить розничную стоимость не отдельной рамы, а всего узла котловой обвязки:

• Каскад двух котлов Ferroli Force W 99 общей мощностью 193 кВт на раме
• Каскад трех котлов Ferroli Force W 99 общей мощностью 290 кВт в один ряд на раме с возможностью установки четвертого котла
• Каскад четырех котлов Ferroli Force W 99 общей мощностью 386 кВт в один ряд на раме
• Каскад четырех котлов Ferroli Force W 99 общей мощностью 386 кВт на раме "спина к спене"

Альбом типовых решений на официальном сайте Ferroli .
