Name: Модульный коллектор отопления ду65 на 4 - 5 контуров MK-400-5x25 (фланцевая магистраль ду 65, контуры dn25)
Brand: GIDRUSS
SKU: 1P 04002 18
Price: 65900 RUB
Availability: InStock

MK-400-5x25

Модульный коллектор

до 400 кВт, 2 магистр. подкл. Фл.Ду65, 5 контуров G 1″ вверх или вниз

Артикул:1P 04002 18

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Магистральное присоединение:

G 1″ (НР)

Мощность максимальная, кВт:

400

Максимальная подача, м³/ч:

17.1

Логистические параметры

Масса брутто, кг:

Размеры упаковки, (Д x Ш х В), мм:

240 x 1480 x 550

Объем упаковки, м³:

0.19536

65 900 ₽ Розничная цена

В производстве

ОписаниеВсе характеристикиПреимуществаДокументацияГотовые объектыСхемы

Модульный коллектор MK-400-5x25 Применяется в системах отопления для распределения теплоносителя на 4 - 5 потребителей G 1″ или объединения нескольких котлов мощностью до 60 кВт каждый в каскад с магистралью фл. 1-65-10.

Корпус коллектора отопления dn65 выполнен из конструкционной стали 09Г2С со сроком службы 15 лет с гарантией до 7 лет, если хотите продлить срок службы до 50 лет с гарантией до 12 лет - заказывайте нержавеющий аналог MKSS-400-5x25 , это особенно важно для систем с полипропиленовыми трубопроводами в которых наблюдается усиленная коррозия из-за отсутствия кислородного барьера!

Совместимое оборудование

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

17.1

Мощность максимальная, кВт:

400

Максимальная отапливаемая площадь, м²:

3000

Магистральное присоединение:

Фланец Ду-65

Подключения потребителей:

G 1″ (НР)

Доп. присоединение:

G ¾″ (НР)

Межосевое расстояние, мм:

125/300

Вылет от стены, мм:

Любой

Размеры упаковки, (Д x Ш х В), мм:

240 x 1480 x 550

Объем упаковки, м³:

0.19536

Длина, мм:

1480

Ширина, мм:

550

Высота, мм:

240

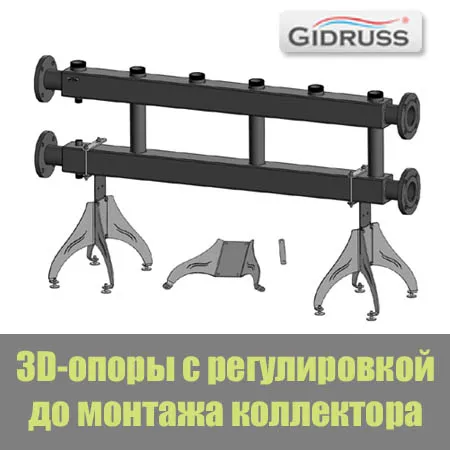

3D-опоры с точной регулировкой положения коллектора до его монтажа

Презентабельные 3D-опоры с предварительной регулировкой положения до монтажа изделия

Точная регулировка вертикального положения и высоты коллектора без самого коллектора!
Коллектор устанавливается уже на полностью отрегулированный ложемент!
Презентабельный внешний вид.
Возможность дополнительного крепления к полу с момощью шпилек М10 и забиваемых резьбовых анкеров.

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

На изделиях Гидрусс используются универсальные фланцы по ГОСТ 33259-2015 (12820-80)

Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!

Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
Универсальная X-образная ориентация отверстий фланца.
Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!

Подробнее

MK-400-5x25.18 DWG 3D.dwg

MK-400-5x25.18 DWG 2D.dwg

MK-400-5x25.18.stp

MK-400-5x25.18_ТЛ.pdf

Скачать всю документацию
