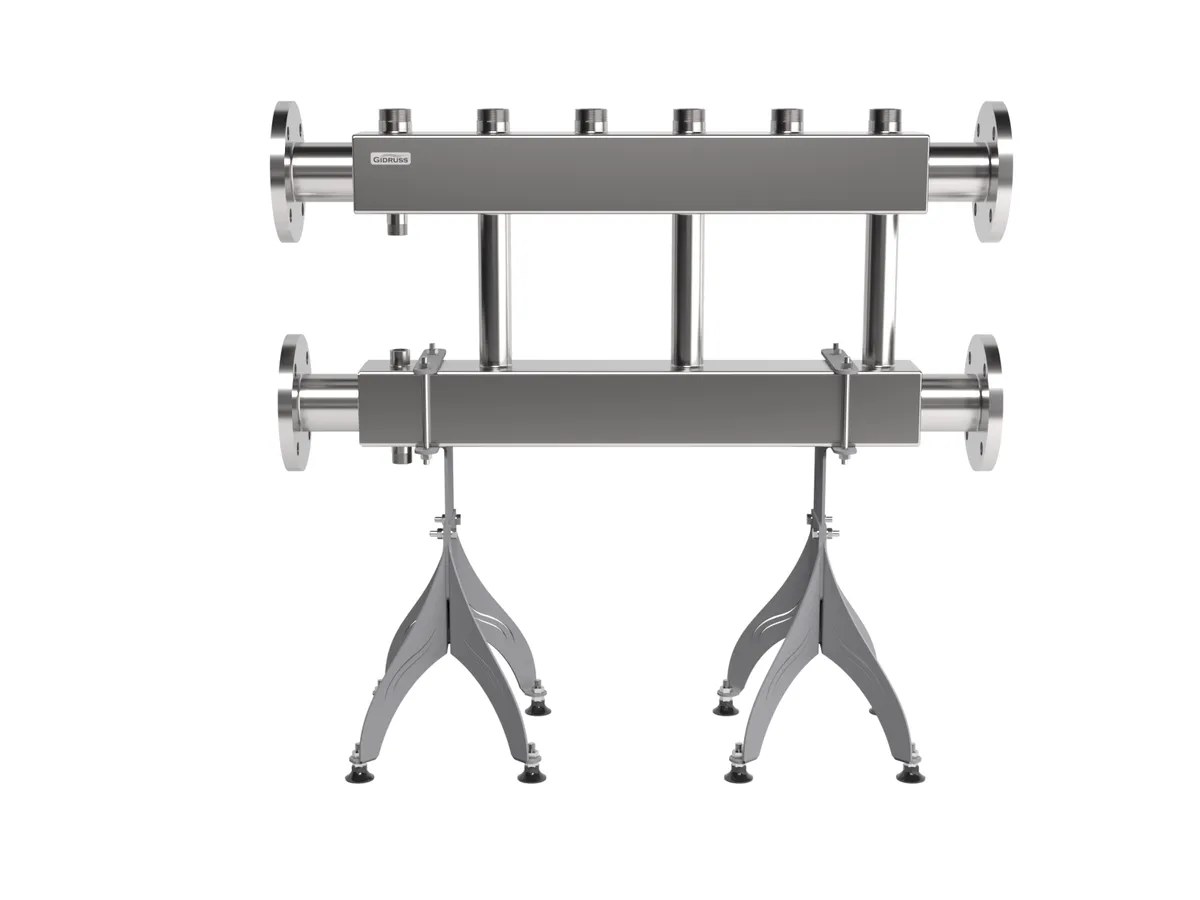

Name: Коллектор фланцевый Ду65 из нержавейки MKSS-400-3x32 на 3 контуров G 1¼″
Brand: GIDRUSS
SKU: 1R 04003 18
Availability: InStock

MKSS-400-3x32

Модульный коллектор

до 400 кВт, 2 магистр. подкл. Фл.Ду65, 3 контура G 1¼″ вверх или вниз

Артикул:1R 04003 18

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Магистральное присоединение:

G 1¼″ (НР)

Мощность максимальная, кВт:

400

Максимальная подача, м³/ч:

17.1

Размеры упаковки, (Д x Ш х В), мм:

240 x 1000 x 550

Объем упаковки, м³:

0.132

Под заказ

ОписаниеВсе характеристикиПреимуществаДокументацияГотовые объектыСхемы

Коллектор фланцевый из нержавеющий MKSS-400-3x32 предназначен для распределения теплоносителя по контурам или его сбора в каскад.

Для решения задач распределения теплоносителя из теплоцентрали под давлением или или от одного или нескольких котлов подключайте коллектор непосредственно через гидравлический разделитель GRSS-400-65 .

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Максимальная подача, м³/ч:

17.1

Мощность максимальная, кВт:

400

Максимальная отапливаемая площадь, м²:

3000

Магистральное присоединение:

Фланец Ду-65

Подключения потребителей:

G 1¼″ (НР)

Доп. присоединение:

G ¾″ (НР)

Межосевое расстояние, мм:

125/300

Вылет от стены, мм:

Любой

Размеры упаковки, (Д x Ш х В), мм:

240 x 1000 x 550

Объем упаковки, м³:

0.132

Длина, мм:

1000

Ширина, мм:

550

Высота, мм:

240

3D-опоры с точной регулировкой положения коллектора до его монтажа

Презентабельные 3D-опоры с предварительной регулировкой положения до монтажа изделия

Точная регулировка вертикального положения и высоты коллектора без самого коллектора!
Коллектор устанавливается уже на полностью отрегулированный ложемент!
Презентабельный внешний вид.
Возможность дополнительного крепления к полу с момощью шпилек М10 и забиваемых резьбовых анкеров.

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

На изделиях Гидрусс используются универсальные фланцы по ГОСТ 33259-2015 (12820-80)

Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!

Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
Универсальная X-образная ориентация отверстий фланца.
Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

MKSS-400-3x32.18 DWG 3D.dwg

MKSS-400-3x32.18 DWG 2D.dwg

MKSS-400-3x32.18.01.stp

MKSS-400-3x32.18 ТЛ.pdf

Скачать всю документацию
