Name: RMSS-40-4 от Gidruss - Кольцевой коллектор dn20 на 4 - 5 контуров G ¾″
Brand: GIDRUSS
SKU: RM 40A40 21
Price: 31400 RUB
Availability: InStock

Кольцевой коллектор для отопления на 4 - 5 контуров 3/4 дюйма

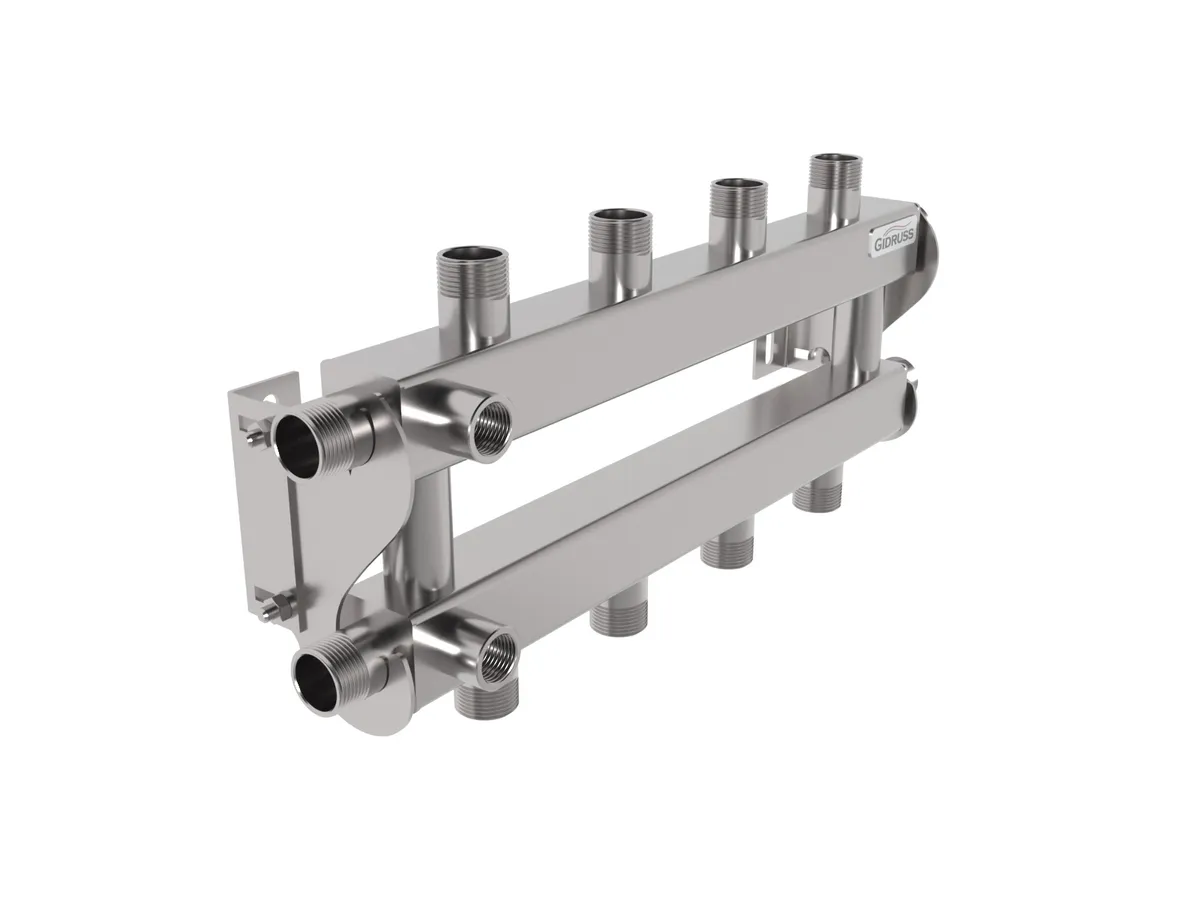

Кольцевой коллектор для отопления на 4 - 5 контуров G ¾″ RMSS-40-4

Кольцевой коллектор для отопления на 4 контура размеры

Артикул:RM 40A40 21

Кольцевой коллектор для отопления на 4 - 5 контуров RMSS-40-4

G ¾″, 90 мм

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Магистральное присоединение:

G ¾″ (НР)

Мощность максимальная, кВт:

Максимальная подача, м³/ч:

1.7

31 400 ₽ Розничная цена

В наличии у производителя:

1 шт

Продукция из этой же серии

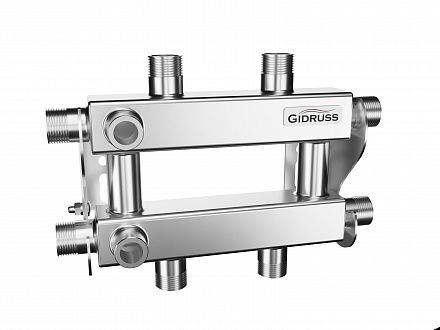

Кольцевой коллектор для отопления на 2 - 3 контура 3/4 дюйма

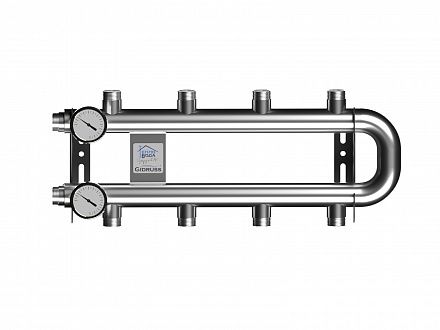

Кольцевой коллектор Тепло Вода - GIDRUSS

Описание

Кольцевой коллектор на 4 - 5 контуров dn20 предназначен для обвязки систем отопления частных домов до 250 м² на базе настенного котла.

Если Вам нужно 2-3 потребителя - заказывайте: RMSS-40-2 (dn20), а если не хватает проходного сечения в 3/4 - заказывайте: RMSS-60-R4-TW (dn25).

⚖ Кольцевой коллектор или гидрострелка для 4 - 5 контуров?

Если Вы проводите ремонт отопления или полную реконструкцию котельной, то кольцевой коллектор лучшее решение, особенно когда в системе используется однотрубная система обвязки радиаторов, требующая повышенного расхода теплоносителя. Основной недостаток кольцевого коллектора это падение температуры от контура к контуру по направлению движения теплоносителя в кольце, что задает порядок подключения сначала высокотемпературных потребителей, а затем теплого пола, что в большинстве случаев потребует перехлеста трубопроводов и как следствие добавление лишних соединений и перерасхода трубы, поэтому при монтаже новых систем лучше использовать изделие лишенное этих недостатков: коллектор с гидрострелкой BMSS-40-4DU.

🧳 Как подключить настенный котел к кольцевому коллектору dn 20 с четырьмя контурами?

Котел можно подключать как слева так и справа.
Котловую подачу можно подключать как к верхнему, так и к к нижнему патрубку.
Коллектор можно устанавливать в любом пространственном положении даже вертикально под котлом, тогда потребители можно подводить слева и справа.

🔌 Как подключить 4 - 5 потребителей к кольцевому коллектору dn20?

Радиаторы (1-3 контура) подключаются первыми по направлению движения теплоносителя в кольце через насосные группы:
✅ Для прямого подключения с температурой котла заказывайте: NGSS-20;
✅ Для автоматической регулировки температуры заказывайте: NGSS-20C;
✅ Для небольшого кол-ва радиаторов (уточняется в проекте) с ручной регулировкой температуры заказывайте: NGSS-20CTS (35-60°С).
Теплые полы следует подключать после радиаторов по потоку теплоносителя с помощью смесительных насосных групп:
✅ Для автоматической регулировки температуры заказывайте: NGSS-20C;
✅ Для классической конструкции теплых полов до 100 м² (уточняется в проекте) с ручной регулировкой заказывайте: NGSS-20CTS (20-43°С);
✅ Для толстых стяжек, отопления только полами или для фундаментов УШП с ручной регулировкой температуры заказывайте: NGSS-20CTS (35-60°С).
Боковой контур так же можно использовать для подключения радиаторов и теплых полов, но только с ручным включением/выключением путем перекрытия отсечных кранов.

Все характеристики

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Максимальная подача, м³/ч:

1.7

Мощность максимальная, кВт:

Максимальная отапливаемая площадь, м²:

250

Магистральное присоединение:

G ¾″ (НР)

Подключения потребителей:

G ¾″ (НР)

Преимущества продукции Гидрусс

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!

Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".

Подробнее

Любое пространственное положение сэкономит место в котельной!

Изделия GIDRUSS абсолютно симметричны и соосны,
Котел можно располагать слева и справа
Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").

Документация

Скачать всю документацию

Вопросы и ответы

Схема отопления как правильно выбрать?

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Схема отопления для частного дома как правильно выбрать?

Прочие рекомендации по системам отопления

Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .
