TU-DN25-MK3DU-01 - Купить коллектор отопления на 2 - 3 контура в комплекте с обвязкой для электрокотла без насоса

DN25 до 60 кВт

Основные характеристики

Количество котлов:

1 настенный газовый + 1 резервный электрический

Количество потребителей:

2-5*

Мощность:

до 60 кВт

Описание

Комплект предназначен для обвязки 1-2 настенных электрокотлов без насосов. Циркуляция теплоносителя через котлы обеспечивается за счет насосов потребителей. В случае необходимости гидравлической развязки котла подключайте их через гидрострелку DN25 либо используйте узел TU-DN25-BM3DU-01 🎚 Конфигурация комплекта После добавления в корзину всего комплекта можно настроить его комплектацию: выбирайте базовый коллектор из нержавеющей стали с 12-ти летней гарантией на 50 лет службы или стальной с 7-ми летней гарантией - лишний удалите из корзины; выбирайте модели насосных групп на каждый контур в зависимости от необходимости и принципа регулирования температуры каждого контура; выбирайте циркуляционные насосы в соответствии с гидравлическими расчетам; удалите из заказа сервопривод, если Вы пока не определились с автоматикой, а регулировку временно можно производить ручным поворотом штока смесителя;

160,35 ₽

Согласно конфигуратору

В корзину

№	Наименование	Кол-во, шт.	Цена, ₽
1	MK-60-3DU.EPP (до 60 кВт, магистраль G 1″, 2+1 контура G 1″, EPP-термоизоляция, кронштейны K.UMS, цвет ″черный муар с серебром″) Артикул:MK 6001T 20 Логистические параметры	1	13 800 13 800
2	MKSS-60-3DU.EPP (до 60 кВт, магистраль G 1″, 3 контура G 1″ EPP термоизоляция, 4D-кронштейны K.UMS) Артикул:MK 60A1T 20 Логистические параметры	1	26 400 26 400
3	Сервопривод трехходового клапана трехточечный Wester WA-001 (S11 3P) Артикул:WA-001 Логистические параметры	1	13 490 13 490
4	NG-25 (1″, прямая, краны GIDRUSS с термометрами) Артикул:NG 25000 25 Логистические параметры	1	20 400 20 400
5	NG-25C (1″, поворотный смеситель Wester KVs 6,3, краны GIDRUSS с термометрами) Артикул:NG 25050 25 Логистические параметры	1	35 600 35 600

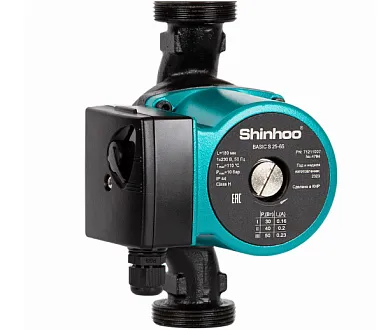

6	Циркуляционный насос Shinhoo BASIC S 25-6 Артикул:71211002	1	8 290 8 290
7	Циркуляционный насос Shinhoo BASIC S 25-4 Артикул: 71211001	1	7 890 7 890

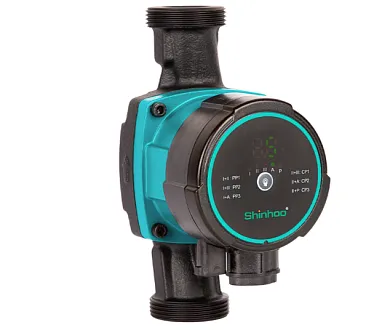

8	Циркуляционный насос Shinhoo MASTER S 25-6 Артикул:71111003	1	17 490 17 490
9	Циркуляционный насос Shinhoo MASTER S 25-4 Артикул:71111002	1	16 990 16 990

Характеристики комплекта

Количество котлов:

1 настенный газовый + 1 резервный электрический

Количество потребителей:

2-5*

Мощность:

до 60 кВт

Готовые объекты

Монтаж котельной частного дома 200 м² в Санкт-Петербурге

Монтажник:

Александр Мурин из СПб

Шоу рум отопления в Магнитогорске

Монтаж отопления в частном доме г. Магнитогорск

Монтаж отопления в частном доме г. Тверь

Монтаж отопления частного дома в Обнинске Калужской области

Монтажник:

Розанов Александр (Термопоинт)

Объект сдан:

05.03.2026

Пример монтажа отопления склада в Ленинградской области п. им. Свердлова 1000 м²

Монтажник:

АМИКТА - инженерно-строительная компания

Объект сдан:

21.08.2020

Пример монтажа отопления муниципального объекта в Ленинградской области

Пример монтажа отопления муниципального объекта Ленинградской области в г. Кингисепп

Монтажник:

АМИКТА - инженерно-строительная компания

Объект сдан:

21.08.2020

Пример монтажа газового и электрического котла в Омской области

Монтаж котельной в Москве с проектом

Проектировщик:

ГК ПРОЕКТ

Поставщик:

Лунда - Москва - Очаково

Объект сдан:

15.09.2025

Отопление цеха в Екатеринубрге

Монтажник:

Термодом - Екатеринбург

Поставщик:

Термодом - Екатеринбург

Объект сдан:

01.04.2025

Проектирование котельной базы отдыха

Монтаж электрокотла в частном доме Красноярск

Совместимые узлы для подробного изучения функционала

H-PG-U1 Схема подключения циркуляционного насоса отопления радиаторами

Описание

🎚 Конфигурация комплекта

После добавления в корзину всего комплекта можно настроить его комплектацию:

выбирайте базовый коллектор из нержавеющей стали с 12-ти летней гарантией на 50 лет службы или стальной с 7-ми летней гарантией - лишний удалите из корзины;
выбирайте модели насосных групп на каждый контур в зависимости от необходимости и принципа регулирования температуры каждого контура;
выбирайте циркуляционные насосы в соответствии с гидравлическими расчетам;
удалите из заказа сервопривод, если Вы пока не определились с автоматикой, а регулировку временно можно производить ручным поворотом штока смесителя;

Все преимущества

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
