Схема подключения бойлера косвенного нагрева: универсальная обвязка H-WH-01

Схема подключения бойлера косвенного нагрева: универсальная обвязка

Основные характеристики

Отапливаемая площадь:
Любая
Мощность, кВт:
до 100 кВт (до 500 л)
Кол-во контуров:
1
Магистральный диаметр:
DN32
Описание

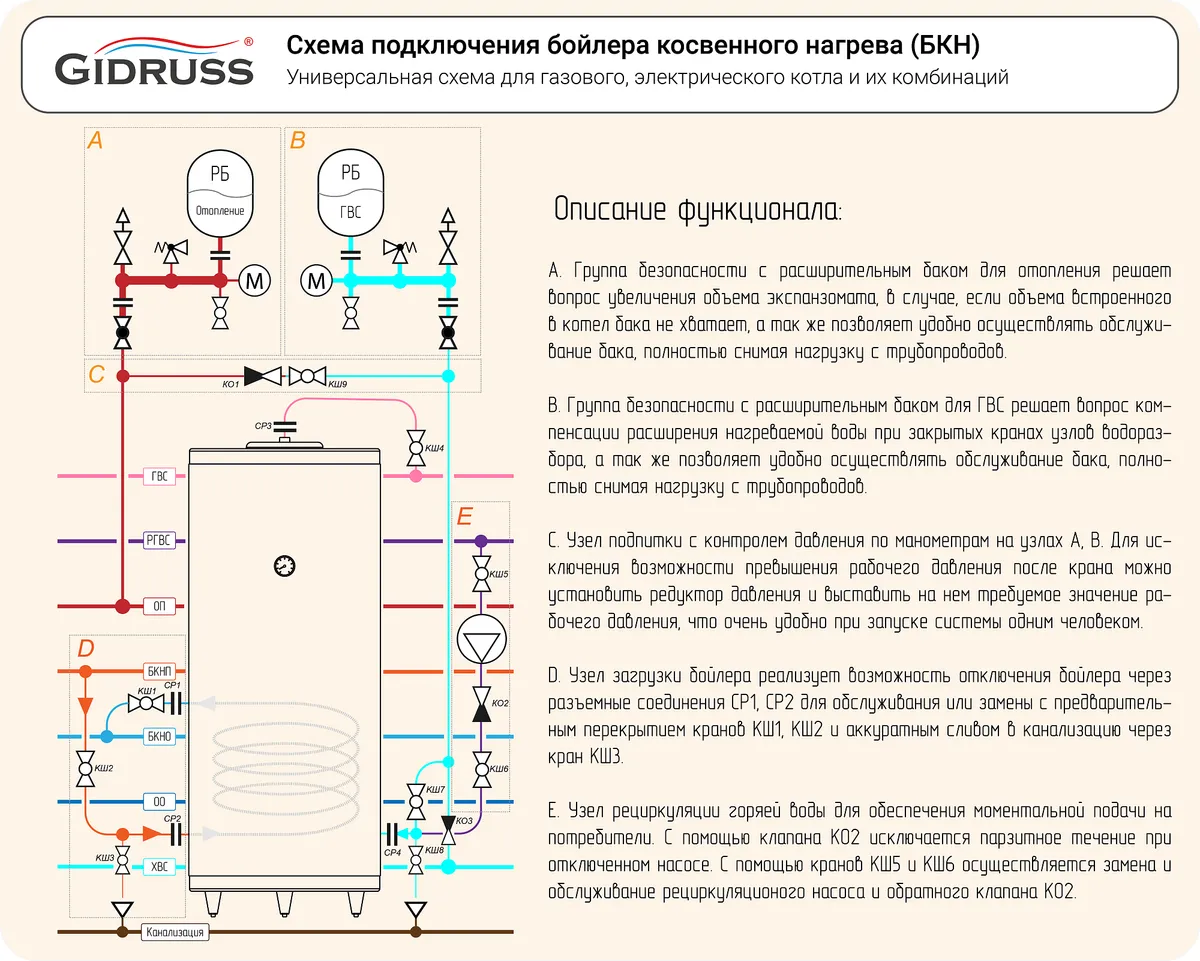

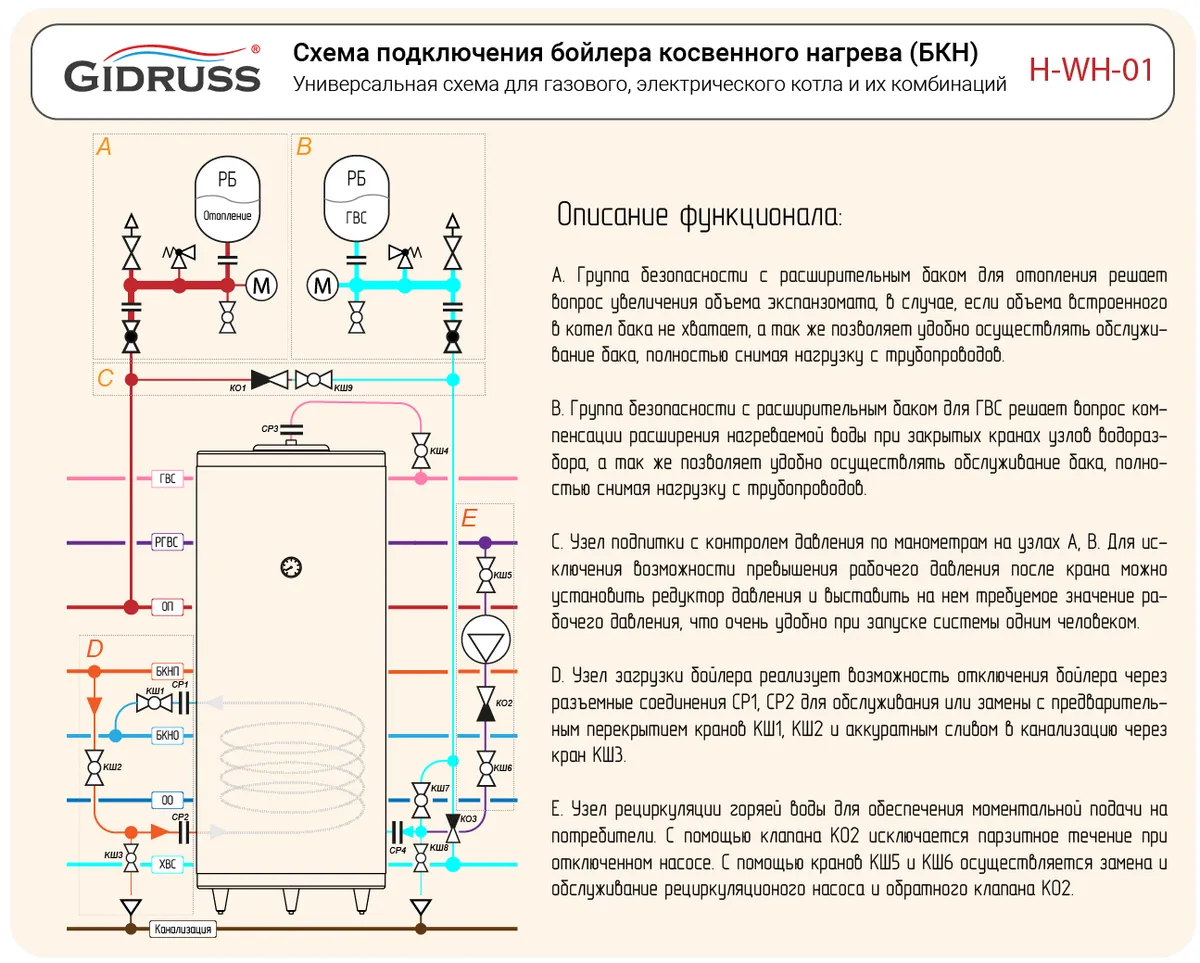

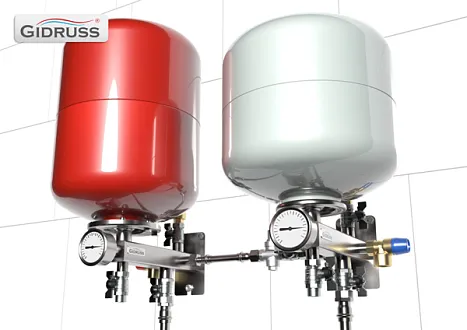

  • A. Группа безопасности с расширительным баком для отопления решает вопрос увеличения объема экспанзомата, в случае, если объема встроенного в котел бака не хватает, а так же позволяет удобно осуществлять обслуживание бака, полностью снимая нагрузку с трубопроводов.
  • B. Группа безопасности с расширительным баком для ГВС решает вопрос компенсации расширения нагреваемой воды при закрытых кранах узлов водоразбора, а так же позволяет удобно осуществлять обслуживание бака, полностью снимая нагрузку с трубопроводов.
  • C. Узел подпитки с контролем давления по манометрам на узлах A, B. Для исключения возможности превышения рабочего давления после крана можно установить редуктор давления и выставить на нем требуемое значение рабочего давления, что очень удобно при запуске системы одним человеком.
  • D. Узел загрузки бойлера реализует возможность отключения бойлера через разъемные соединения СР1, СР2 для обслуживания или замены с предварительным перекрытием кранов КШ1, КШ2 и аккуратным сливом в канализацию через кран КШ3.
  • E. Узел рециркуляции горяей воды для обеспечения моментальной подачи на потребители. С помощью клапана КО2 исключается парзитное течение при отключенном насосе. С помощью кранов КШ5 и КШ6 осуществляется замена и обслуживание рециркуляционого насоса и обратного клапана КО2.
Готовые объекты

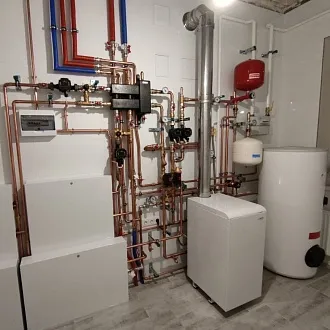

Монтаж отопления в частном доме г. Магнитогорск
Монтаж отопления в частном доме г. Магнитогорск
Монтажник:
Сантех Комфорт
Объект сдан:
02.02.2024
Шоурум отопления в Магнитогорске
Шоу рум отопления в Магнитогорске
Монтажник:
Сантех Комфорт
Объект сдан:
13.05.2024

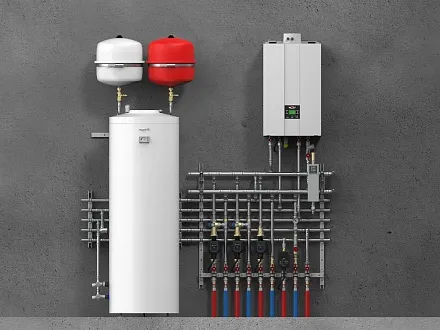

Проектирование котельной в частном доме с газовым котлом
Проект котельной частного дома с газовым котлом с типовой котельной
Монтажник:
GALF - СПб
Объект сдан:
21.07.2023

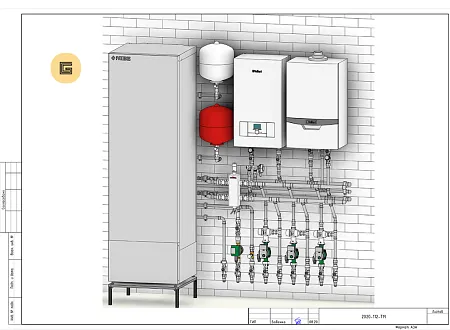

Проект отопления от GALF
Проект отопления быстро и дешево
Монтажник:
GALF - СПб
Объект сдан:
25.08.2020
Проект отопления в 3D
Монтажник:
GALF Design - Проектирование
Объект сдан:
25.08.2020

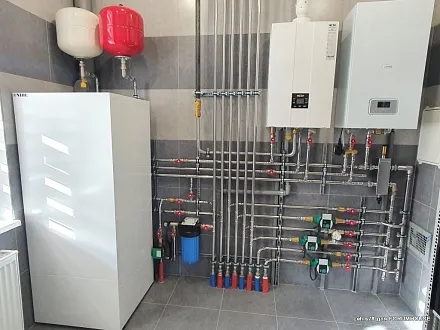

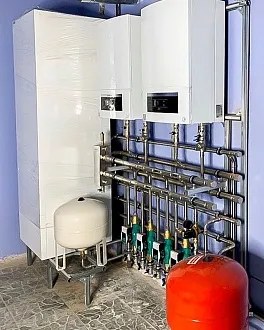

Отопление частного дома в ленинградской области - общий вид котельной
Отопление частного дома в ленинградской области от Galf
Монтажник:
GALF Design - Москва
Проектировщик:
GALF Design - Москва
Поставщик:
GALF Design - Москва
Объект сдан:
05.03.2021

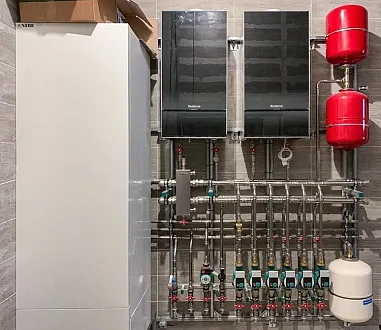

Пример монтажа котельной в деревянном доме
