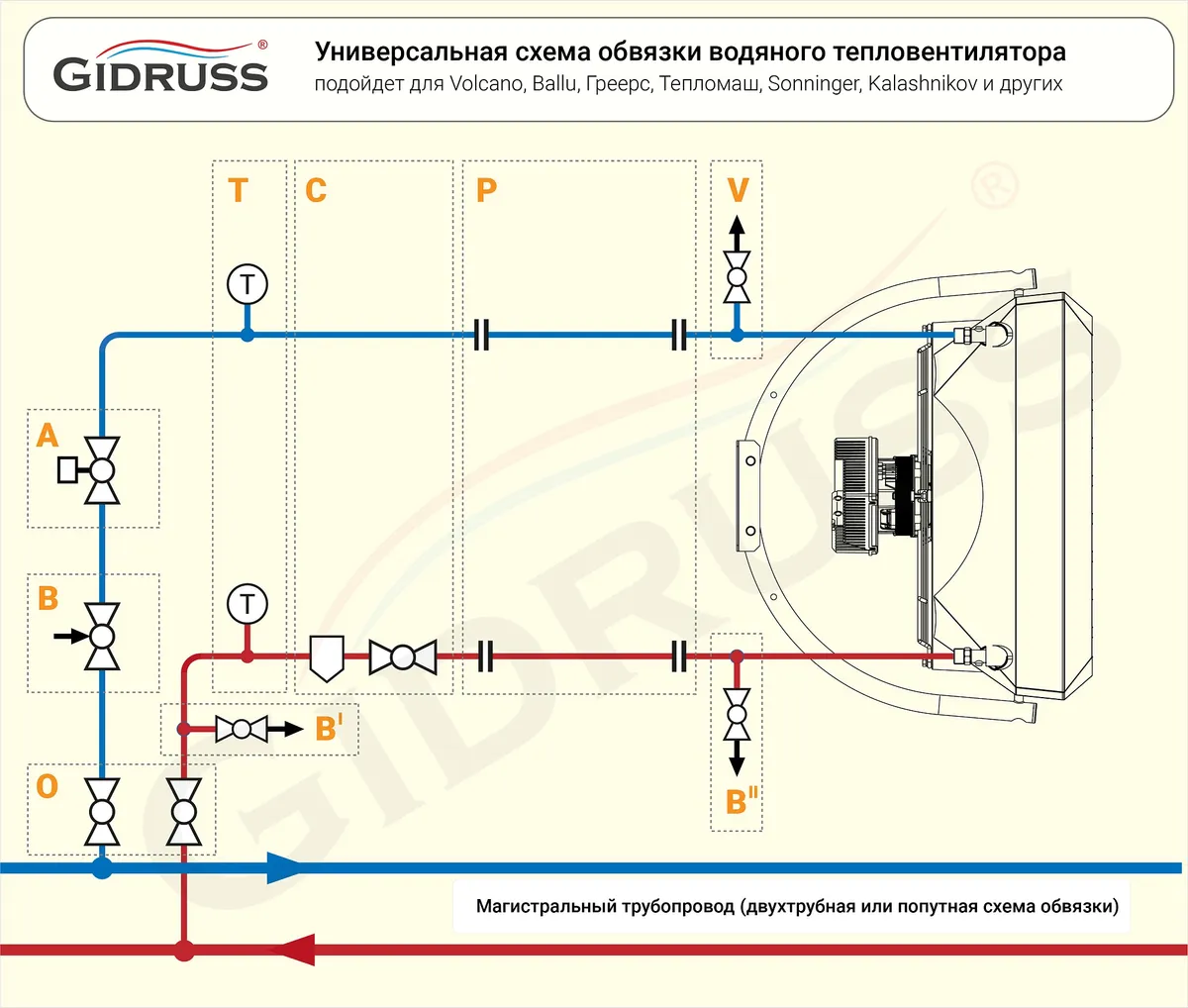

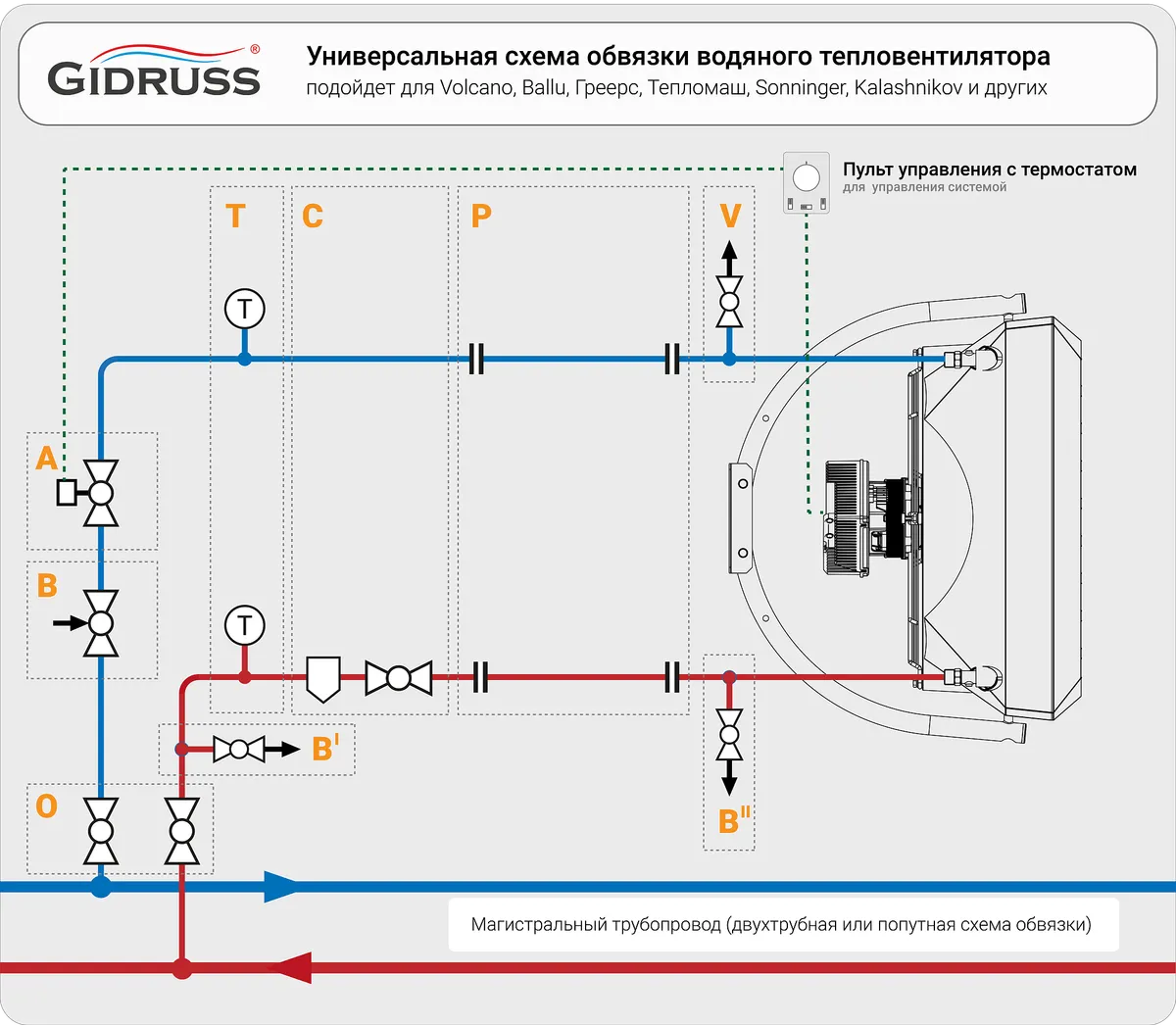

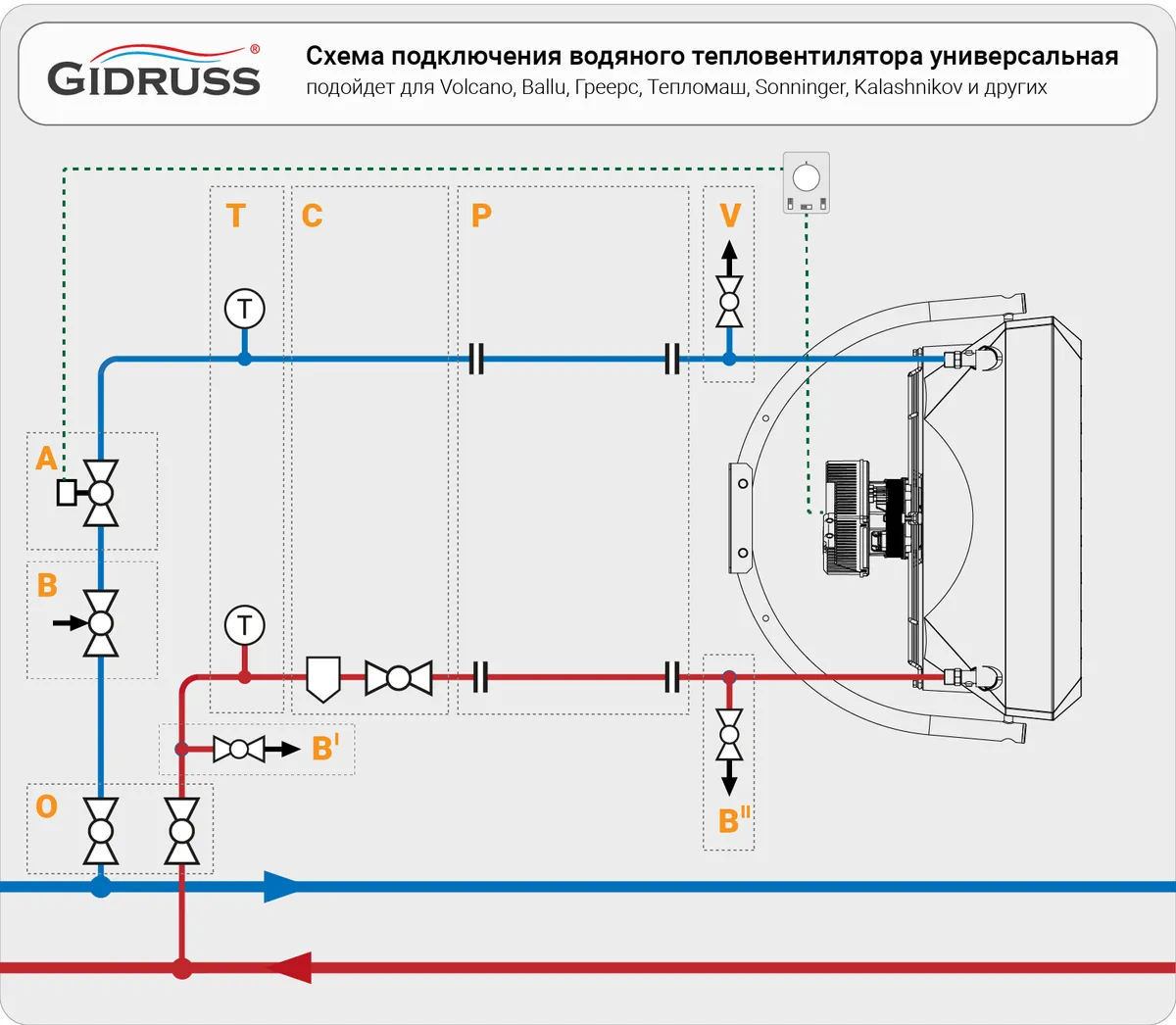

Схема обвязки тепловентилятора водяного Volcano, Ballu, Греерс, Тепломаш, Sonninger, Kalashnikov и других популярных производителей.

Примечание

• Узел O. Отсечной узел для отключение прибора в целях проведения сервисных операций - нужен в любом случае.
• Узел B. Балансировочный вентиль требуется для гидравлического согласования работы нескольких приборов.
• Узел A. Требуется в случае необходимости отдельного выключения каждого прибора автоматикой.
• Узел T. Измерительный узел требуется для контроля корректной работы приборов при балансировки, а так же диагностики засорения фильтра в узле C.
• Узел C. Очистительный узел требуется в случае регулярного засорения трубопроводов при использовании стальной или полипропиленовой обвязки.
• Узел P. Узел гибкой подводки является необходимым элементом для возможности регулировки направления воздушного потока поворотом прибора по вертикальной оси.
• Узел V. Узел отведения воздуха требуется в случае установки прибора над магистральным трубопроводом.
• Узел Bi. Узел дренажа требуется в случае установки прибора над магистральным трубопроводом.
• Узел Bii. Узел дренажа требуется в случае установки прибора под магистральным трубопроводом.
