Схема обвязки напольного котла
Характеристики
Мощность
Любая
Кол-во контуров
1
Магистральный диаметр
Любой
Описание
Функционал обвязки напольного котла до 50 кВт, установленного в частном доме::- Возможность замены насоса с помощью перекрытия K2 и K3 и сливом через К4.
- Возможность отсоединения котла для обслуживания перекрытием К1, K3 и сливом через К4.
- Диагностика засорения фильтра Ф1 по изменившейся разнице давления ТМ1 и M1.
- Диагностика засорения теплообменника котла по изменившейся разнице давления на ТМ1 и М1.

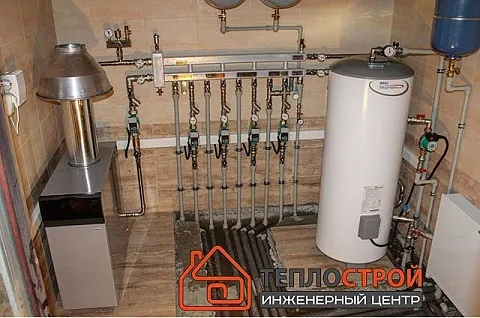

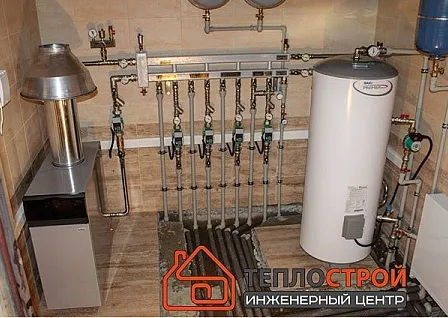

Примеры применения узла
