Схема отопления радиаторами и теплым полом с одним настенным котлом

Основные характеристики

Отапливаемая площадь:
До 250 м²
Мощность, кВт:
40 / 60 кВт
Кол-во контуров:
2
Магистральный диаметр:
DN20 / DN25

Хотите простую систему на два контура отопления в виде радиаторной сети и теплого пола с комфортной температурой ?
☝ Данная схема упростит эксплуатацию и существенно увеличит срок службы котла!



📑 Универсальная спецификация для закупки у любого поставщика

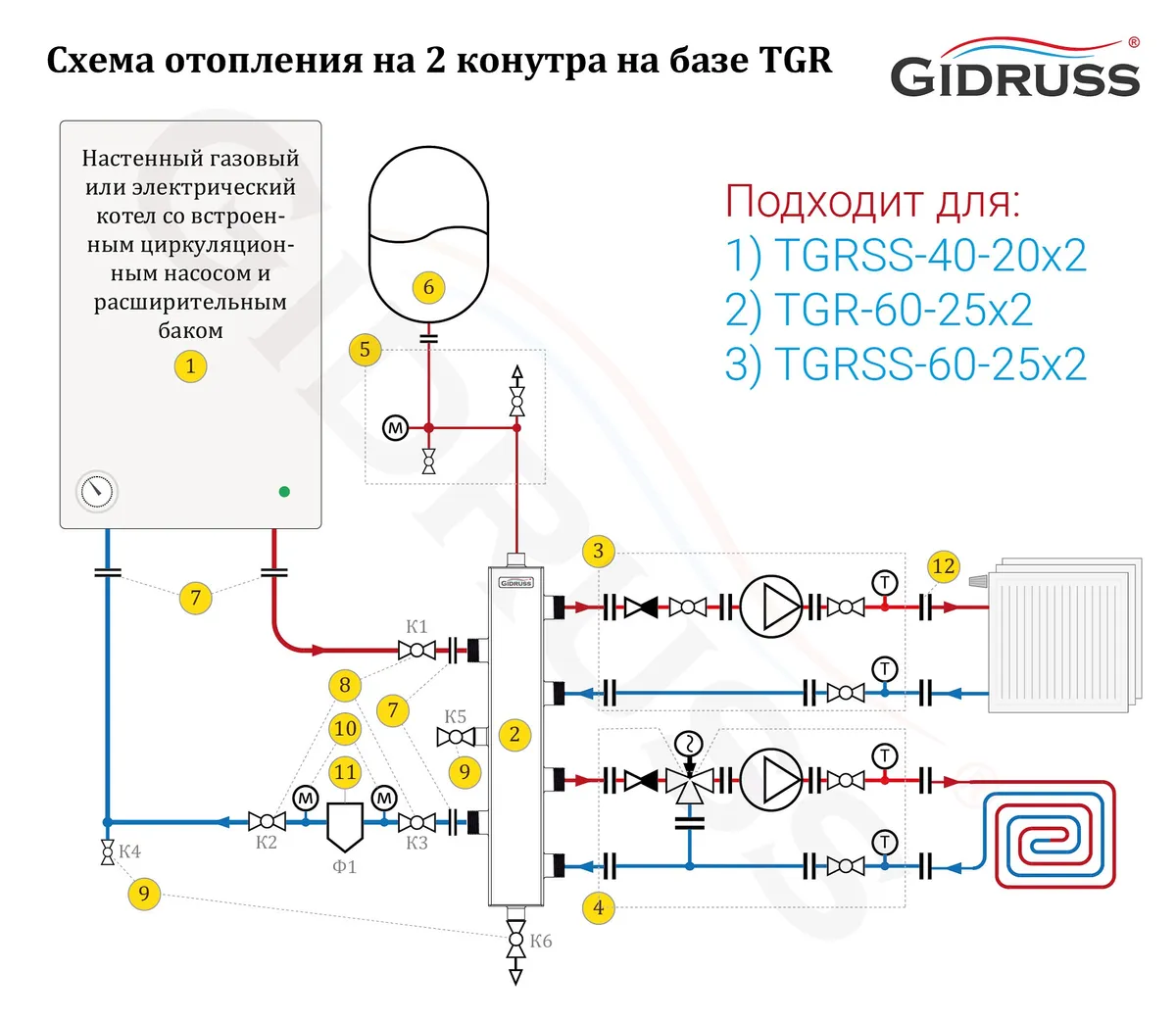

  1. Любой настенный котел со встроенным циркуляционным насосом до 40 кВт
  2. Термо-гидравлический разделитель на 2 контура ( выбирайте из трех моделей ) - 1 шт
  3. Насосная группа прямая ( DN20 или DN25 ) - 1 шт *
  4. Насосная группа смесительная ( DN20 или DN25 ) - 1 шт *
  5. Консоль крепления расширительного бака ( в сборе или основание для самостоятельной комплектации ) - 1 шт
  6. Расширительный бак для отопления до 35 л (обычно он красный) - 1 шт
  7. Разъемное соединение НР-ВР - 4 шт *
  8. Кран шаровый НР-ВР - 3 шт *
  9. Кран шаровый НР-НР DN15 - 3 шт
  10. Манометр радиальный - 2 шт
  11. Фильтр косой - 1 шт *
  12. Концевой элемент с накидной гайкой - 4 шт *
  13. Труба - ... м **
  14. Переходники - ... шт **
  15. Тройники - ... шт **
  16. Угол 90 - ... шт **
* Типоразмер комплектующих выбирайте по диаметру магистрали базового TGR (см. п.2.).
Упрощенная рекомендация без детальных, профессиональных расчетов: DN20 до 120 м²; DN25 - 150-250 м².
Если же у Вас совершенно нет времени для решения этого вопроса - жмите кнопку сверху ↪ Консультация по схеме".
** Для получения полной детальной спецификации - жмите кнопку сверху ↪ "Заказать проект" и не забудьте вложить план помещения!

🛒 Комплекты оборудования для удобства закупки

Применяемые сокращения: НГ - насосные группы; РБ - расширительный бак; ГБ - группа безопасности.


👨‍🔧 Функционал схемы для экономичной эксплуатации

  1. Для ремонта котла закрываем краны K1, K2 и сливаем теплоноситель, открывая K4, затем снимаем котел на ремонт с разъемных соединений. После ремонта ставим на место, закрываем K4, открываем К1, К2, при необходимости подпитываем систему через K5.
  2. Для промывки фильтра Ф1 останавливаем котел, закрываем K2, K3 и сливаем теплоноситель через пробку фильтра. О необходимости промывки фильтра вы поймете по разнице давления на манометрах М1, М2.
  3. Для промывки гидрострелки без остановки котла, открываем и быстро закрываем кран K6, сливая теплоноситель в ведро. Повторяем процедуру несколько раз, добиваясь сброса чистого теплоносителя.
  4. Подпитываем систему через кран K5.


☝ Рекомендации к применению и неприменению 😉

① Данную схему стоит использовать когда на объекте оба потребителя подводятся сбоку, что позволяет минимизировать кол-во трубных соединений, для классической же вертикальной подводки с пола или потолка лучше использовать схемы с BM:

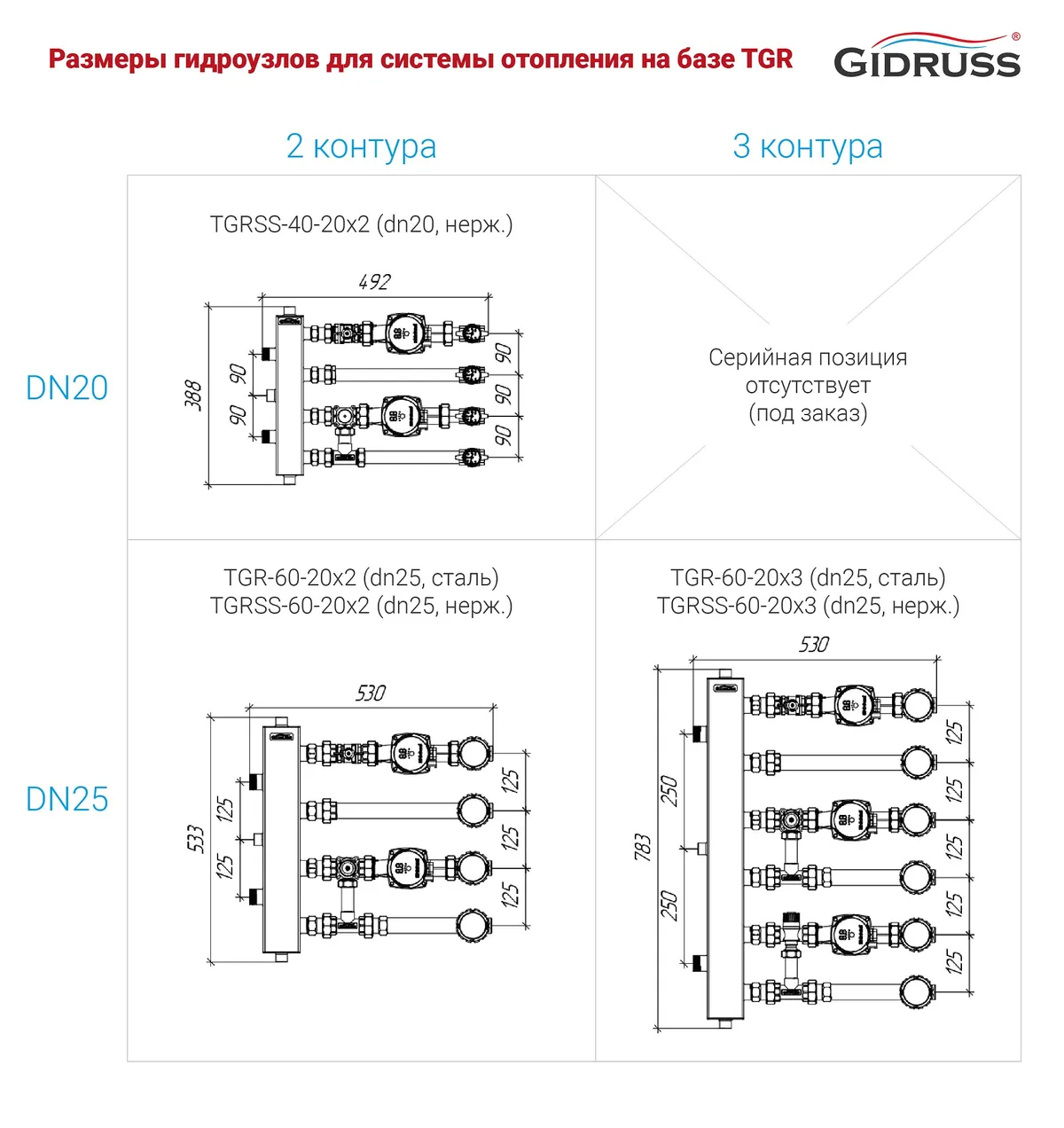

② Учитывайте габаритные размеры сборок (см. на втором фото в галерее).
