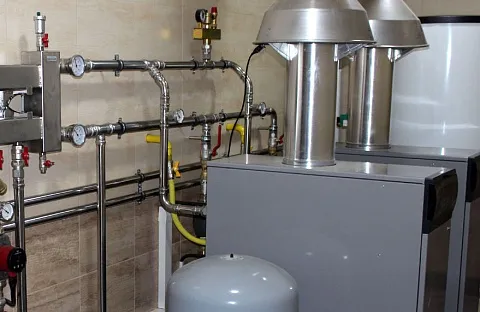

Монтаж котельной с двумя котлами BAXI Slim в Чечне

29.10.2018

Гидрообвязка монтажа котельной с двумя котлами BAXI Slim в Чечне

ЕВРООТОПЛЕНИЕ (Аргун)

Отопление коттеджа в Грозном (S=260 м2) монтаж котельной с конденсационным котлом WOLF

10.10.2018

Отопление коттеджа в Грозном (S=260 м2) как всегда в идеальном исполнении от ТЕПЛОСТРОЙ!

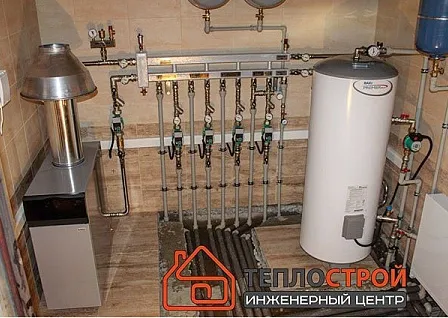

Монтаж отопления в Грозном

Отопление дома Саратов с котлом Vaillant в коттеджном поселке "Образцово")

Шоурум отопления и водоснабжения "ЭКЗОТЕРМ" в Челябинске

Монтаж отопления в частном доме г.Красноярск

ООО "РЕХПРО" (REHPRO)

Проектировщик:

ООО "РЕХПРО" (REHPRO)

Поставщик:

ООО "РЕХПРО" (REHPRO)

Монтаж отопления частного дома с гаражом в Калининграде

14.02.2021

Монтаж котельной в Москве с проектом

Проектировщик:

ГК ПРОЕКТ

Поставщик:

Лунда - Москва - Очаково

H-PG-U Универсальная схема прямой насосной группы без регулировки температуры

15.09.2025

Совместимые узлы для подробного изучения функционала

Анонс схемы прямой насосной группы без регулировки температуры H-PG-01

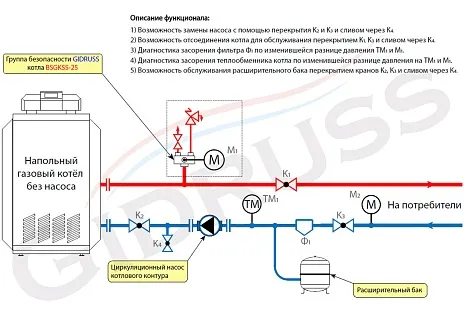

Схема обвязки напольного котла

Анонс схемы смесительной насосной группы TU-NG-01

H-PG-M1 - Схема смесительной насосной группы

Анонс схемы насосной группы с термостатическим клапаном TU-NG-02

H-PG-T Схема насосной группы с термостатическим клапаном

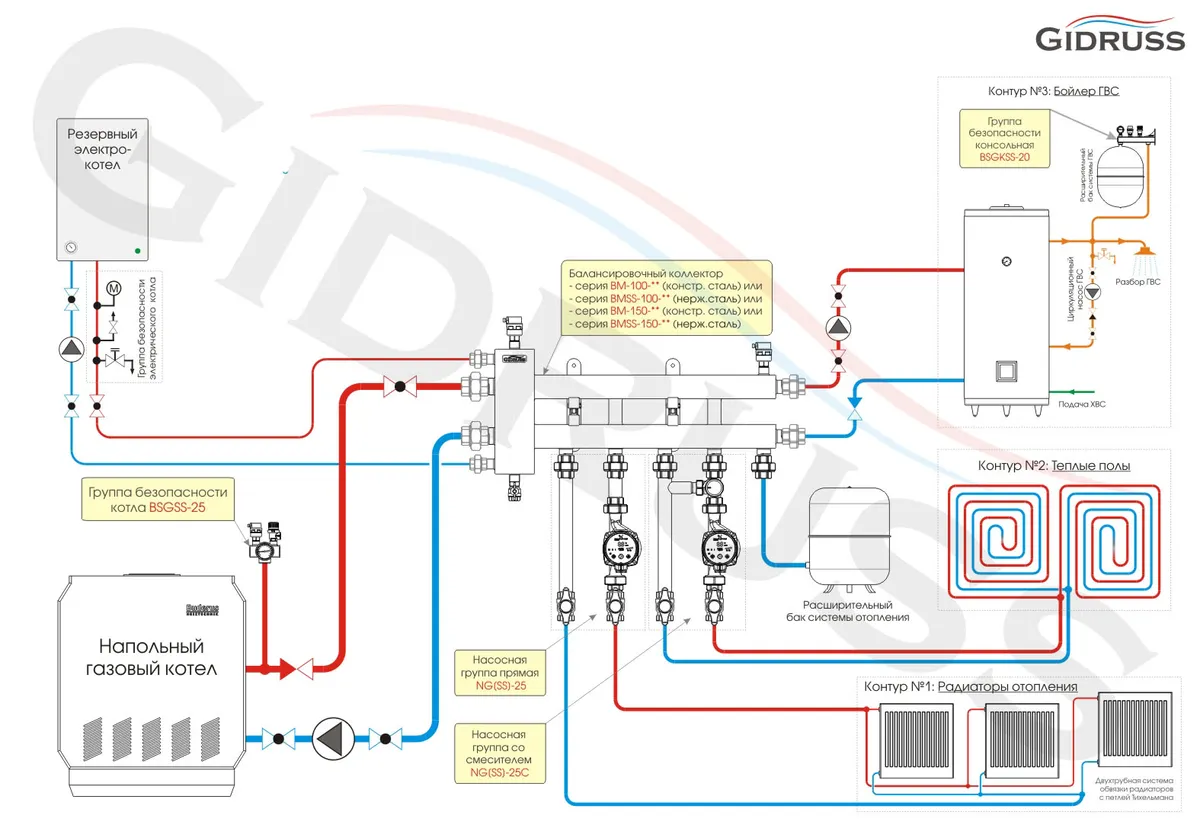

Описание

Рекомендации к применению схемы:

Объект отапливаемой площадью не более 800 / 1500 м².
Мощность до 100/150 кВт при общей подаче < 4.3 / 6.5 м³/ч (для ΔT=20°C).
Напольный газовый котел с внешним циркуляционным насосом.
Резервный электрический котел
Если монтируется новая система без полимерных трубопроводов.
Если в Вашей системе один напольный котел с требованием по минимальному расходу теплоносителя и многоконтурная система отопления;
Бойлер косвенного нагрева должен работать без приоритета ГВС, т.е. на время его нагрева не должно отключаться отопление.

Все преимущества

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру
