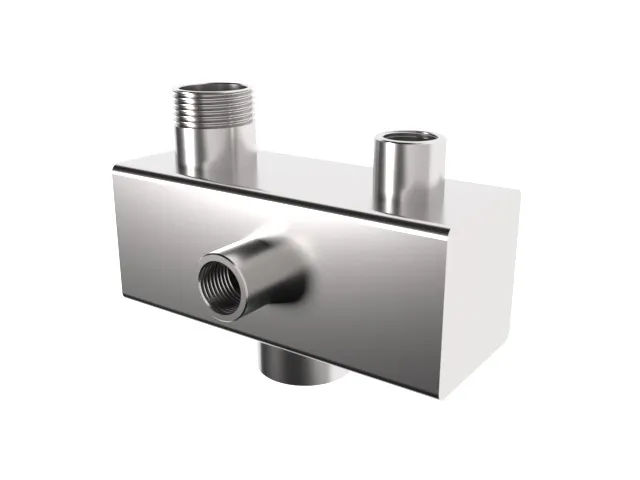

Основание группы безопасности предназначено для самостоятельной сборки группы безопасности для систем отопления от 60 до 200 кВт, которое устанавливается на выходе каждого напольного котла и после теплообменника, в случае его наличия в системе.

Как собрать группу безопасности для котлов 60 - 100 и 120 - 200 кВт ?

Комплектация основания группы безопасности для котлов 60 - 100 кВт:

1. предохранительный клапан с вводным патрубком ¾″ ВР;
2. переходник 1″ ВР - ¾″ НР для установки предохранительного клапана;
3. автоматический воздухоотводчик ½" НР (желательно с обратным клапаном или отсечным краном);
4. манометр аксиальный ½" НР или ¼" ВР;
5. переходная футорка ½" НР - ¼" ВР, если размер подключения манометра ¼" НР.

Комплектация основания группы безопасности для котлов 120 - 200 кВт:

1. предохранительный клапан с вводным патрубком 1″ ВР;
2. автоматический воздухоотводчик ½" НР (желательно с обратным клапаном или отсечным краном);
3. манометр аксиальный ½" НР или ¼" ВР;
4. переходная футорка ½" НР - ¼" ВР, если размер подключения манометра ¼" НР.

Если у Вас нет времени заниматься комплектацией или Вас не устраивает качество китайских комплектующих - закажите группу безопасности, скомплектованную европейскими компонентами:

• BSGSS-100 (мощность от 60 до 100 кВт, 3 бар)
• BSGSS-200 (мощность от 120 до 200 кВт, 3 бар)

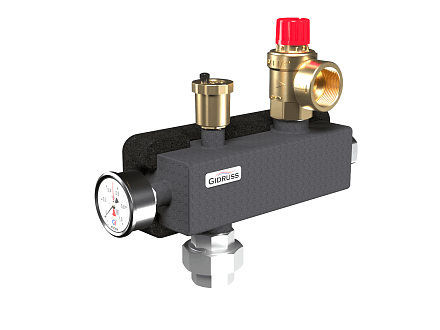

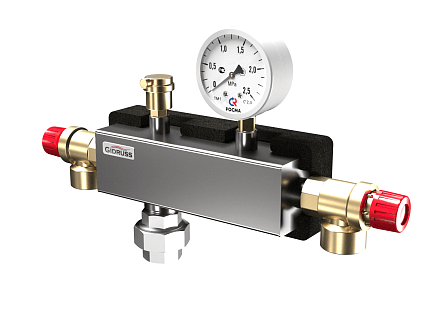

• BSGSS-350 (мощность от 201 до 350 кВт, 3 бар)

Как установить группу безопасности для котла 100 - 200 кВт?

1. Купите основание BSGSS-200.BASIS из нержавеющей стали, применение которой обусловлено повышенной коррозионной нагрузкой на выходе из котла, где самая высокая температура, а значит повышенное воздухоотделение.
2. Установите надежный предохранительный клапан, манометр и автоматический воздухоотводчик (желательно через кран или обратный клапан). Настоятельно рекомендуем покупать сразу 2 комплекта этих элементов, так как в отличии от основания они служат не более 5-10 лет.
3. Подключите собранную группу безопасности как можно ближе к котлу без запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3 ) таким образом, чтобы исключить воздушные карманы и исключить попадание струи аварийного сброса на человека и оборудование!

Примеры комплектации систем отопления

① Два котла по 100 кВт в каскаде, подключенных через теплообменник к системе отопления 200 кВт

• BSGSS-100 (мощность от 60 до 100 кВт, 3 бар) x 2 шт для монтажа на подаче каждого котла
• Модульный коллектор MKSS-250-2x32 (DN50) на 2 контура DN32 для соединения котлов в общую магистраль и их подключение к гидрострелке
• BSGSS-200 (мощность от 120 до 200 кВт, 3 бар) х 1 шт устанавливается после теплообменника для защиты вторичного контура
• Модульные коллекторы серии MKSS-250 (DN50) для распределение теплоносителя по контурам после теплообменника
• Насосные группы DN25 для подключения потребителей до 60 кВт
• Насосные группы DN32 для подключения потребителей до 30-100 кВт
• Насосные группы DN50 для подключения потребителей до 80-250 кВт

② Два котла по 150 кВт, подключенных через теплообменник к системе отопления 300 кВт

• BSGSS-200 (мощность от 120 до 200 кВт, 3 бар) x 2 шт для монтажа на подаче каждого котла
• BSGSS-350 (мощность от 201 до 350 кВт, 3 бар) х 1 шт устанавливается после теплообменника для защиты вторичного контура.
• Модульный коллектор MKSS-400-2x50 (DN65) на 2 контура DN50 для соединения котлов в общую магистраль и их подключение к теплообменнику
• Модульные коллекторы серии MKSS-400 (DN65) для распределение теплоносителя по контурам после гидрострелки
• Насосные группы DN25 для подключения потребителей до 60 кВт
• Насосные группы DN32 для подключения потребителей до 30-100 кВт
• Насосные группы DN50 для подключения потребителей до 80-250 кВт

③ Каскад из трех котлов по 120 кВт, подключенных через гидрострелку к системе отопления 360 кВт

• BSGSS-200 (мощность от 120 до 200 кВт, 3 бар) x 3 шт для монтажа на подаче каждого котла
• Модульный коллектор MKSS-400-3x50 (DN65) на 3 контура DN50 для соединения котлов в общую магистраль и их подключение к гидрострелке
• Гидрострелка GRSS-400-65
• Модульные коллекторы серии MKSS-400 (DN65) для распределение теплоносителя по контурам после гидрострелки
• Насосные группы DN25 для подключения потребителей до 60 кВт
• Насосные группы DN32 для подключения потребителей до 30-100 кВт
• Насосные группы DN50 для подключения потребителей до 80-250 кВт
