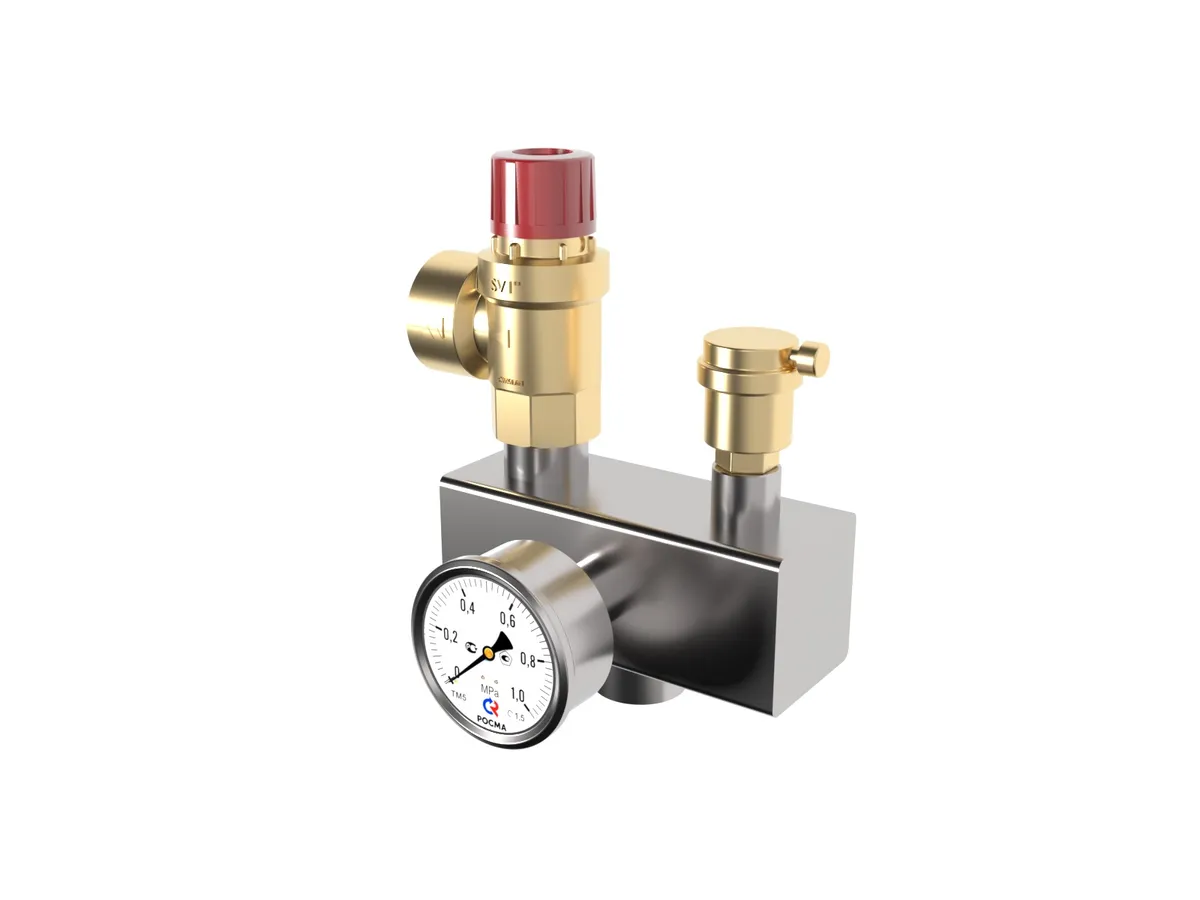

Группа безопасности котла до 200 кВт 3 бар BSGSS-200

Группа безопасности

нерж. сталь AISI 304, предохранительный клапан, воздухоотоводчик
Артикул:BS 25A00 20

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Мощность максимальная, кВт:
200

Логистические параметры

Масса брутто, кг:
1,15
Размеры упаковки, (Д x Ш х В), мм:
100 x 400 x 210
Объем упаковки, м³:
0.0084
22900 ₽ Розничная цена
В вашем городе:
3 шт

Необходима для защиты котла и системы отопления 120, 150, 160, 200 кВт от давления свыше 3 бар, удаления воздуха и индикации рабочего давления. Устанавливается на подающей линии котла и за теплообменником (см. ниже).

Является достойным аналогом европейской продукции с артикулами: 7143782, 7143779, 7143783, KSG 30/25M-ISO, 152200.

Если мощность Вашего котла превышает 100 кВт - заказывайте более мощную группу безопасности: BSGSS-350 (мощность от 201 до 350 кВт, 3 бар) .

Если у Вас есть возможность и время для самостоятельной комплектации - заказывайте основание насосной группы BSGSS-200.BASIS .

Если в Вашей системе два напольных котла, то во исполнение условий СП 89.13330.2012 пункт 10.2.3. необходимо ставить 2 отдельные группы безопасности BSGSS-100 (мощность от 60 до 100 кВт, 3 бар) .

Из чего состоит группа безопасности котла на 200 кВт?

  • Европейский предохранительный клапан Stout на 1 дюйм для защиты системы от давления свыше 3 bar.
  • Автоматический воздухоотводчик для отведения воздуха
  • Поверенный осевой манометр РОСМА Ø 63 мм для индикации рабочего давления системы.

Как установить группу безопасности котла 200 кВт ?

  • Только на подающей линии котла без установки какой-либо запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3).
  • На пути от котла до ГБ не должно быть изгибов трубопроводов (воздушных карманов), препятствующих отведению воздуха.
  • Для возможности быстрого демонтажа группы для обслуживания рекомендуем ставить на разъемное соединение (полусгон), для этого присоединение выполнено с помощью внутренней резьбы Rp 1″.
  • Если в системе отопления используется схема с теплообменником, то группа безопасности должна стоять на каждом котле и на подающей линии после теплообменника, например если в системе два котла по 150 кВт, то на каждом из них должна стоять своя группа группа безопасности BSGSS-200, а после теплообменника нужно поставить группу безопасности уже на суммарную мощность каскада - BSGSS-350.EPP

Примеры комплектации систем отопления

① SPA-комплекс 900 м2 с котельной на базе двух газовых напольных котлов по 150 кВт, подключенных через теплообменник

Материал исполнения:
Нержавеющая сталь AISI 304
Мощность максимальная, кВт:
200
Магистральное присоединение:
Rp 1″ (ВР)
Размеры упаковки, (Д x Ш х В), мм:
100 x 400 x 210
Объем упаковки, м³:
0.0084
Длина, мм:
400
Ширина, мм:
210
Высота, мм:
100
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Сделано в России
Сделано в России!
Стабильное рублевое ценообразование, не зависящее от колебания $ и €.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
