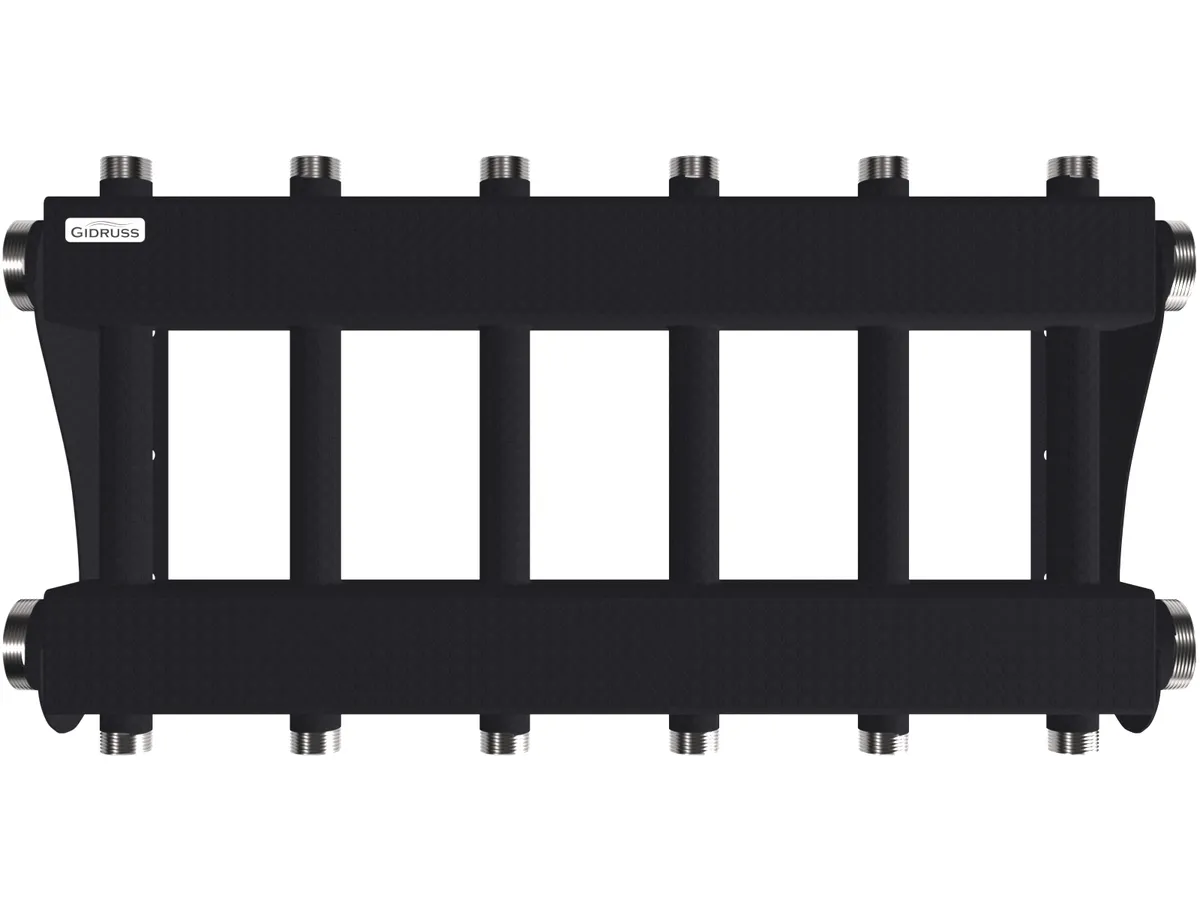

Артикул:1P 02504 00
MK-250-6DU
до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1″ вверх и 3 внизОсновные характеристики
Материал исполнения:Конструкционная сталь
Количество контуров:
6
Магистральное присоединение:dn50 (G 2″)
Мощность максимальная, кВт:
250
Мощность минимальная, кВт:
101
Максимальная подача, м³/ч:
10.7
Логистические параметры
Масса брутто, кг:16.5
Размеры упаковки, (Д x Ш х В), мм:950 x 420 x 110
Объем упаковки, м³:0.04389
30 400 ₽ Розничная цена

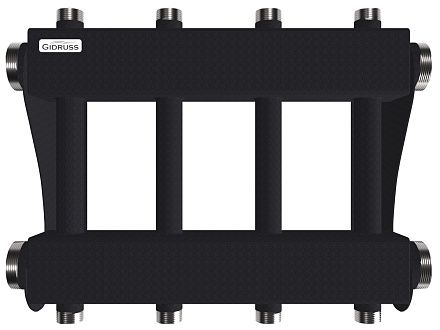

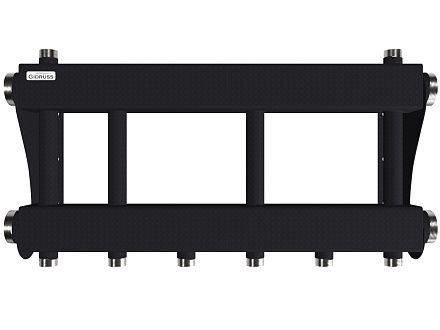

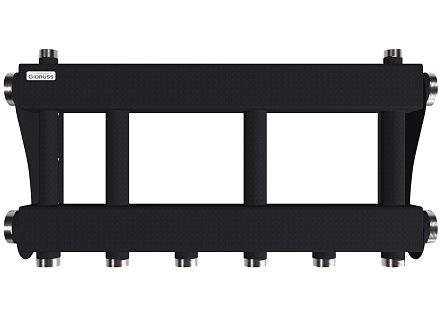

Продукция из этой же серии
Описание
Используется для объединения котлов или распределения теплоносителя по потребителям в автономных котельных (АК) и индивидуальных тепловых пунктах (ИТП), подключенных к системе отопления либо от АК либо от магистральной сети через теплообменник по независимой схеме (см.
рис. 5.1. СП 510.1325800.2022).
⚠ Гарантия составляет 7 лет, если этого мало - заказывайте нержавеющий аналог с 12-летней гарантией:
MKSS-250-6DU.
🔌 Как подключить коллектор к системе отопления?
- Подключение котла может осуществляться как справа так и слева.
-
С противоположными от подключения котла магистралями можно поступить следующим образом:
- если нужны только вертикальные потребители - можно их просто заглушить;
- можно подключить к ним потребитель повышенной мощности с помощью прямой насосной группы DN40 или DN50
- можно расширить систему дополнительной секцией модульного коллектора серии MK-250 - именно поэтому они и называются модульными! - Для подключения потребителей используйте насосные группы DN25 от Gidruss.
- Если Ваш котел не имеет встроенного насоса и он не требователен к минимальному расходу теплоносителя, то данный коллектор можно подключить напрямую к котлу и тогда циркуляция теплоносителя через теплообменник котла будет производиться насосами потребителей. Только позаботьтесь о том, чтобы хотя бы один из насосов никогда не отключался, иначе котел будет регулярно перегреваться и выйдет из строя намного раньше положенного срока.
- Для долгосрочной эксплуатации и сохранения гарантии для соединения коллектора с гидрострелкой или нескольких коллекторов друг с другом используйте разъемные соединения под плоские уплотнения: FIT.KBRS-50 либо аналоги других производителей.
⚠ Советы от ведущего производителя гидравлической обвязки - GIDRUSS
- Допускается применение насосных групп DN32 от Gidruss повышенной мощности, установленных через переходник 1" ВР- 1 1/4НР".
- При применении в котельной трубопроводов без кислородного барьера - рекомендуем заказать нержавеющий вариант на 50 лет: MKSS-250-6DU.
Все характеристики
Основные характеристики
Материал исполнения:
Конструкционная сталь
Количество контуров:
6
Максимальная подача, м³/ч:
10.7
Мощность максимальная, кВт:
250
Мощность минимальная, кВт:
101
Максимальная отапливаемая площадь, м²:
2000
Магистральное присоединение:
dn50 (G 2″)
Подключения потребителей:
dn25 (G 1″)
Межосевое расстояние, мм:
125/250
Вылет от стены, мм:
150-190
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
950 x 420 x 110
Объем упаковки, м³:
0.04389
Длина, мм:
950
Ширина, мм:
420
Высота, мм:
110
Преимущества продукции Gidruss
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
- Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
- Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
- Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
- Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла
P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?
- По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
- Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
- Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
ПодробнееНа изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

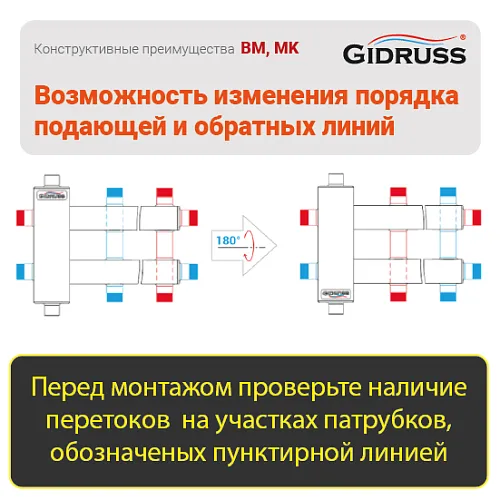

Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси
Подробнее
Любое пространственное положение сэкономит место в котельной!
- Изделия GIDRUSS абсолютно симметричны и соосны,
- Котел можно располагать слева и справа
- Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Документация BIM
Скачать всю документацию
Универсальные спецификации

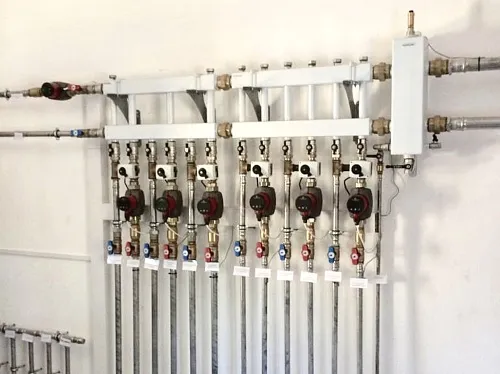

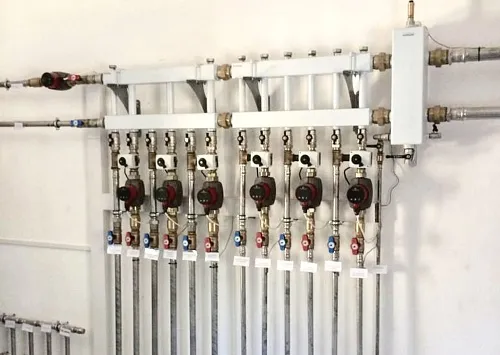

Готовые объекты
2
Примеры применения в схемах
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?
Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:
Перейти на вопрос Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!
Сэкономьте свое время и отправьте запрос на бесплатный подбор основного оборудования котельной.
