Name: MK-60-4D.EPP от Gidruss - Модульный коллектор отопления на 4 контура DN 25
Brand: GIDRUSS
SKU: MK 6003T 20
Price: 24900 RUB
Availability: InStock

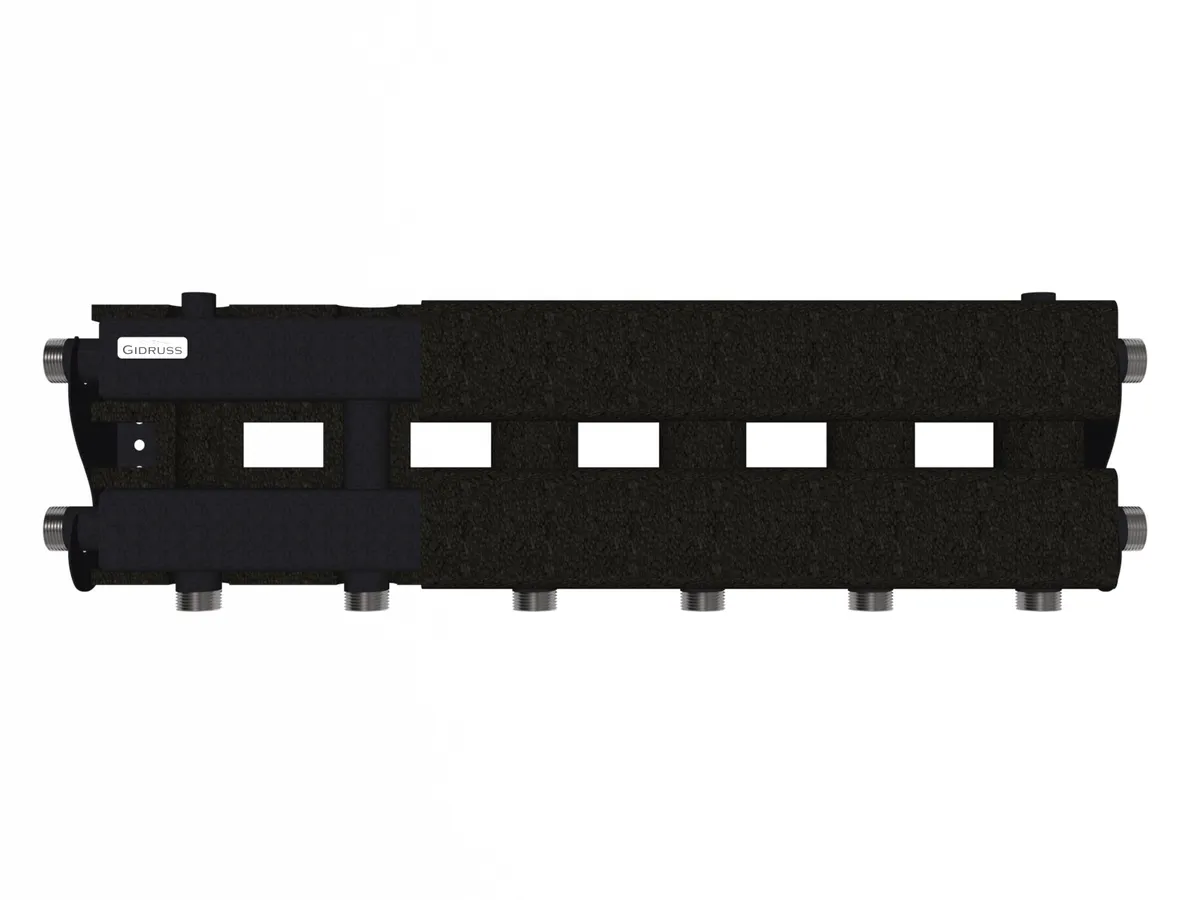

Коллектор отопления на 2 +4 контура MK-60-3D.EPP

Коллектор отопления на 4 контура размеры

MK-60-4D.EPP

Модульный коллектор

до 60 кВт, магистраль G 1″, 3+1 контура G 1″, EPP-термоизоляция, 4D-кронштейны K.UMS, цвет ″черный муар с серебром″, подключение для температурного датчика

Артикул:MK 6003T 20

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Магистральное присоединение:

G 1″ (НР)

Мощность максимальная, кВт:

Максимальная подача, м³/ч:

2.6

Логистические параметры

Масса брутто, кг:

10.2

Размеры упаковки, (Д x Ш х В), мм:

90 x 950 x 270

Объем упаковки, м³:

0.02309

24 900 ₽ Розничная цена

В наличии город Челябинск:

27 шт

ОписаниеВсе характеристикиПреимуществаДокументацияГотовые объектыСхемыПрименение в узлах

Модульный коллектор MK-60-4D.EPP с термоизоляцией предназначен для распределения теплоносителя на 4 контура (3+1) или объединения нескольких котлов в единую магистраль DN25.

🔌 Как подключить модульный коллектор к системе отопления на 4 контура?

Если котел не требователен к минимальному расходу теплоносителя, то коллектор на 4 контура можно подключить напрямую к котловому контуру с расчетом на циркуляционный насос самого котла либо на циркуляционные насосы отдельных контуров.
Если котел требователен к минимальному расходу теплоносителя необходимо подключать к гидрострелке GR-60-25.EPP .

⚠ Когда не следует применять модульный коллектор на 4 контура ?

Если Вам нужно все контуры подвести с разных сторон - заказывайте модель MK-60-5DU.EPP .
Если Вам недостаточно магистрального присоединения G 1" - используйте MK-100-3.EPP .
Если присоединения G 1" избыточно, например для настенных котлов до 30 кВт - заказывайте MKSS-40-4DU .
При применении в котельной полипропиленовых трубопроводов рекомендуем заказать нержавеющий вариант MKSS-60-4D.EPP .
Если Вам требуется коллектор с гидрострелкой - заказывайте эти два изделия в едином корпусе: BM-60-4D.EPP .

♻ За счет чего MK-60-4D.EPP может снизить ежемесячные счета за газ до 2 % ?

Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора на 200 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 10 кВт (статистический показатель для дома 150-200 м²) эта потеря составит как раз 2 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

2.6

Мощность максимальная, кВт:

Максимальная отапливаемая площадь, м²:

500

Магистральное присоединение:

G 1″ (НР)

Подключения потребителей:

G 1″ (НР)

Доп. присоединение:

Rp ½″ (ВР)

Межосевое расстояние, мм:

125

Вылет от стены, мм:

75-105

Размеры упаковки, (Д x Ш х В), мм:

90 x 950 x 270

Объем упаковки, м³:

0.02309

Длина, мм:

950

Ширина, мм:

270

Высота, мм:

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Подробнее

Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов

Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
Поддержание в котельной комфортной температуры для обслуживания системы.
Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Универсальное подключение термодатчика для автоматики

Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Любое пространственное положение сэкономит место в котельной!

Изделия GIDRUSS абсолютно симметричны и соосны,
Котел можно располагать слева и справа
Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").

Подробнее
