Коллектор настенного котла на 3 контура из нержавейки MKSS-40-3DКоллектор настенного котла на 3 контура из нержавейки размеры

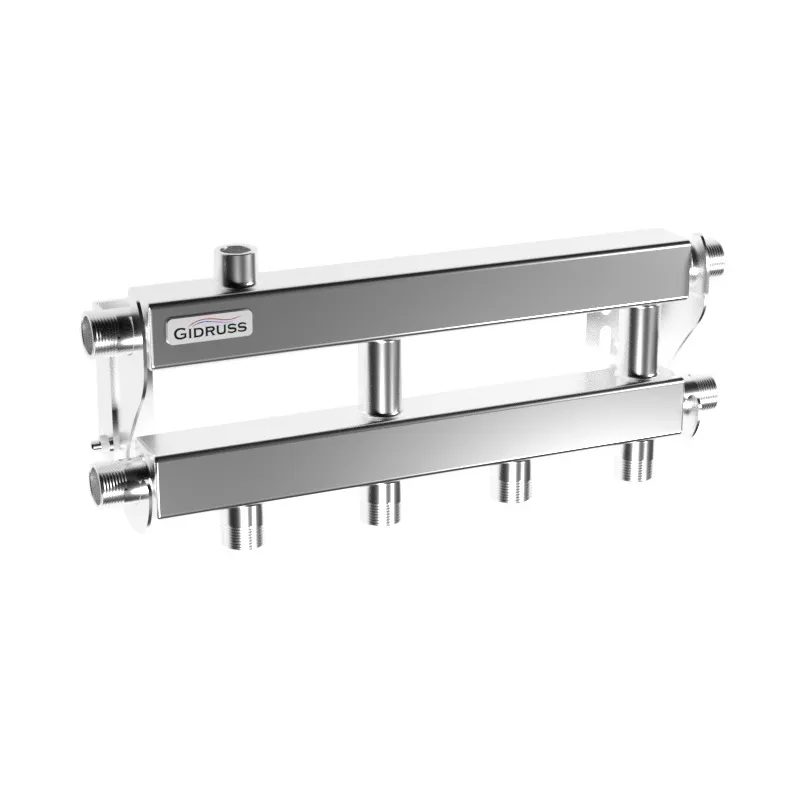

Коллектор настенного котла на 3 контура из нержавейки MKSS-40-3D
Артикул:MK 40A20 20

MKSS-40-3D

до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
2
Магистральное присоединение:
G ¾″ (НР)
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная подача, м³/ч:
1.7

Логистические параметры

Масса брутто, кг:
3,1
Размеры упаковки, (Д x Ш х В), мм:
600 x 260 x 70
Объем упаковки, м³:
0.01092
19 200 ₽ Розничная цена
В наличии у производителя:
11 шт
Продукция из этой же серии

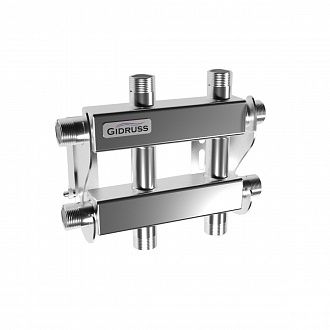

Коллектор настенного котла на 2 контура из нержавейки MKSS-40-3DU
Коллектор настенного котла на 4 контура из нержавейки MKSS-40-4D
Коллектор настенного котла для двухэтажного дома из нержавейки MKSS-40-4DU
Описание

Допускается эксплуатация с верхним направлением контуров-потребителей (исполнение "-3U"). В этом случае присоединения воздухоотводчиков можно использовать для подключения расширительного бака, подпитки или дополнительного отопительного контура небольшой мощности (до 20 кВт).

Все характеристики

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
2
Максимальная подача, м³/ч:
1.7
Мощность максимальная, кВт:
40
Мощность минимальная, кВт:
1
Максимальная отапливаемая площадь, м²:
250
Магистральное присоединение:
G ¾″ (НР)
Подключения потребителей:
G ¾″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
90
Вылет от стены, мм:
50-65

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:
600 x 260 x 70
Объем упаковки, м³:
0.01092
Длина, мм:
600
Ширина, мм:
260
Высота, мм:
70
Преимущества продукции Gidruss
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!
Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".
Подробнее
Любое пространственное положение сэкономит место в котельной!
  • Изделия GIDRUSS абсолютно симметричны и соосны,
  • Котел можно располагать слева и справа
  • Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Подробнее
Документация
MKSS-40-3D.dwg
3D MKSS-40-3D.dwg
MKSS-40-3D.stp
MKSS-40-3D.20_ТЛ.pdf
Скачать всю документацию
Примеры применения в схемах
Самая бюджетная схема отопления на 2 контура на базе TGR(SS)
Простая схема отопления на 3 контура на базе TGR(SS)
Схема отопления частного дома настенным одноконтурным газовым котлом
Схема отопления двухэтажного дома с настенным котлом без лишних циркуляционных насосов
Отопление в деревянном доме газовым котлом
Отопление в деревянном доме
Пример котельной по схеме настенный газовый котел с дополнительным насосом
Схема подключения настенного газового котла с дополнительным насосом
Схема отопления для настенного котла с горизонтальной обвязкой
