Бюджетная типовая схема отопления на 2 контура

Основные характеристики

Мощность, кВт:

До 40 кВт

Кол-во контуров:

Магистральный диаметр:

Любой

Краткое описание

Типовая схема для бюджетной обвязки системы отопления в частном доме. Данная схема подходит для систем с двумя контурами.

Диапазон цен комплектов:

от 407 674 ₽

до 5 447 572 ₽

Подбор оборудования

Комплекты данной схемы 3

Полная спецификация газовой котельной 600 кВт на 3-10 контуров TU-DN80-F0002

5 447 572 ₽

38 товаров

В корзину

Полная спецификация газовой котельной 300 кВт на 3 контура (возможность увеличения до 600 кВт с доп. потребителями) TU-DN80-F0001

2 427 846 ₽

16 товаров

В корзину

Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01

407 674 ₽

Насосная группа смесительная dn25 с трехходовым смесительным клапаном - NG-25C (KVs 6.3, под сервопривод WA-001)

Насосная группа dn25 прямая без насоса из латуни ЛС59 - NG-25 от Gidruss

16 товаров

В корзину

Готовые объекты

Монтаж отопления частного дома в Обнинске Калужской области

Монтажник:

Розанов Александр (Термопоинт)

Объект сдан:

05.03.2026

Кольцевой коллектор в таунхаусе

Монтажник:

Тепло Вода - Владимир Сухоруков

Поставщик:

Тепло Вода - Владимир Сухоруков

Объект сдан:

21.08.2020

Монтаж котельной коттеджа 400 м² СПб

Монтажник:

Александр Мурин из СПб

Отопление цеха в Челябинске газовым конденсационным котлом от газгольдера

Объект сдан:

31.03.2026

Монтаж котельной частного дома 200 м² в Санкт-Петербурге

Монтажник:

Александр Мурин из СПб

Монтаж котельной в Москве с проектом

Проектировщик:

ГК ПРОЕКТ

Поставщик:

Лунда - Москва - Очаково

Объект сдан:

15.09.2025

Монтаж отопления частного дома с гаражом в Калининграде

Монтаж котельной в офисном здании Краснодара (S=2400 м2)

Монтажник:

ООО "Термал" (ИП Барсуков А.)

Объект сдан:

29.10.2018

Гидрообвязка монтажа котельной с двумя котлами BAXI Slim в Чечне

Монтаж котельной с двумя котлами BAXI Slim в Чечне

Монтажник:

ЕВРООТОПЛЕНИЕ (Аргун)

Объект сдан:

10.10.2018

Отопление коттеджа в Грозном (S=260 м2) как всегда в идеальном исполнении от ТЕПЛОСТРОЙ!

Отопление коттеджа в Грозном (S=260 м2) монтаж котельной с конденсационным котлом WOLF

Отопление дома Саратов с котлом Vaillant в коттеджном поселке "Образцово")

Шоурум отопления и водоснабжения "ЭКЗОТЕРМ" в Челябинске

Монтаж отопления в частном доме г.Красноярск

Монтажник:

ООО "РЕХПРО" (REHPRO)

Проектировщик:

ООО "РЕХПРО" (REHPRO)

Поставщик:

ООО "РЕХПРО" (REHPRO)

Объект сдан:

14.02.2021

Отопление коттеджа в Грозном от ТЕПЛОСТРОЙ

Отопление коттеджа в Грозном (S=350 м2)

Совместимые узлы

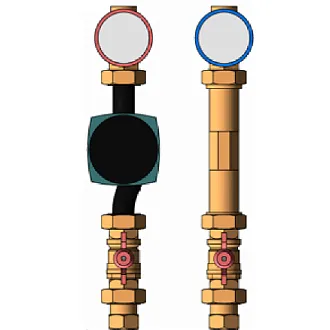

H-PG-U Универсальная схема прямой насосной группы без регулировки температуры

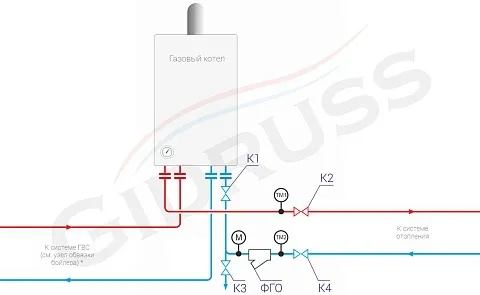

Схема обвязки настенного газового котла с насосом

Анонс схемы смесительной насосной группы TU-NG-01

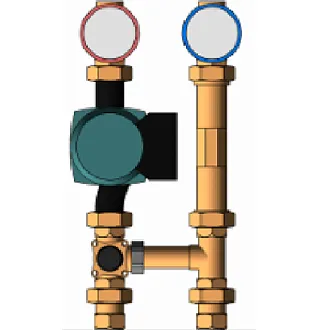

H-PG-M2 - Схема смесительной насосной группы

Анонс схемы насосной группы с термостатическим клапаном TU-NG-02

H-PG-T Схема насосной группы с термостатическим клапаном

Описание

объект отапливаемой площадью не более 250 м² (для TGR-40) / 400 (для TGR-60) м²
мощность системы до 40/60 кВт при общей подаче < 1.7 / 2.3 м³/ч (для ΔT=20°C)
настенный газовый котел со встроенным циркуляционным насосом
2 независимых контура отопления + бойлер от контура ГВС котла

Вопросы и ответы

Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.

Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.

Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

Зачем ставить гидравлический разделитель?

Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

Таблица выбора схемы отопления для частного дома
Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов

Перейти на вопрос

Какие проблемы может решить гидрострелка ?

Котел потребляет много газа.
Не равномерно греются радиаторы.
Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
Насос не продавливает систему отопления.
Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Перейти на вопрос

Можно ли располагать горизонтально термогидравлический разделитель?

Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.

Перейти на вопрос
