Name: Комплект обвязки котельной без лишних насосов с настенным котлом на 3-4 контура ⇒ TU-DN20-MK-00
Brand: GIDRUSS
Price: 101900 RUB
Availability: InStock

Комплект обвязки котельной дома с настенным котлом на 3-4 контура без лишних насосов ✅ TU-DN20-MK-00

Комплект обвязки котельной без лишних насосов с настенным котлом на 3-4 контура ⇒ TU-DN20-MK-00

Основные характеристики

Количество котлов:

1 настенный

Количество потребителей:

2-4 с единой температурой

Мощность:

до 40 кВт

Логистические параметры

Масса брутто, кг:

15.1

Объем упаковки, м³:

0.06

Объем упаковки, дм³ (л):

Краткое описание

Ø ¾″ < 40 кВт < 1.7 м³/ч AISI 304 Для домов до 150 м² на 2-4 контура отопления с единой температурой. ① Один насос в системе ② Простая схема отопления ③ Компактное решение

101,9 ₽

Согласно конфигуратору

В корзину

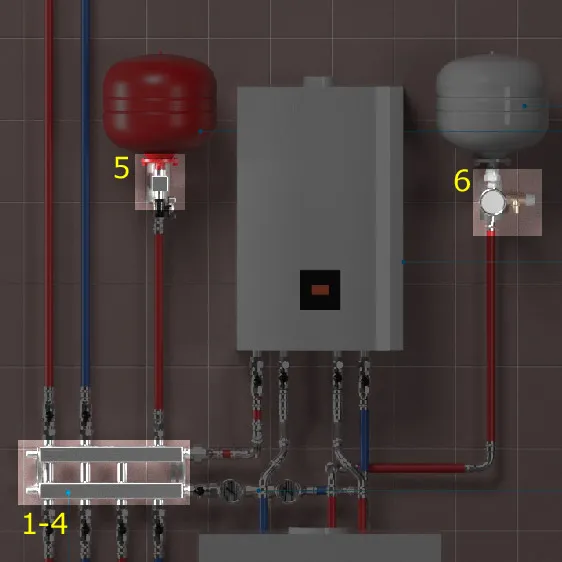

✔	№	Наименование	Артикул	Кол-во, шт.
Модульные коллекторы
	1	MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой)	MK 40A10 20	Логистические параметры	15 200 15 200
	2	MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных)	MK 40A20 20	Логистические параметры	19 200 19 200
	3	MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных)	MK 40A40 20	Логистические параметры	28 400 28 400
	4	MKSS-40-4DU (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 2 вниз, 1 вверх и 1 в сторону)	MK 40A30 20	Логистические параметры	20 200 20 200
Прочее оборудование
	5	Консоль для расширительного бака BKSS-25.BASIS (нержавеющая сталь AISI 304, объем бака 8-25 л)	BK 2500B 24	Логистические параметры	8 100 8 100
	6	Консоль для расширительного бака с группой безопасности BKSS-35.BASIS (нержавеющая сталь AISI 304, объем бака 8-35 л)	BK 3500B 24	Логистические параметры	10 800 10 800
Итого: 6 поз. на сумму: 101,900 ₽

Характеристики комплекта

Количество котлов:

1 настенный

Количество потребителей:

2-4 с единой температурой

Мощность:

до 40 кВт

Масса брутто, кг:

15.1

Объем упаковки, м³:

0.06

Объем упаковки, дм³ (л):

Примеры применения в схемах

Схема отопления частного дома настенным одноконтурным газовым котлом

Схема отопления двухэтажного дома с настенным котлом без лишних циркуляционных насосов

Совместимые узлы

Схема обвязки настенного газового котла с насосом

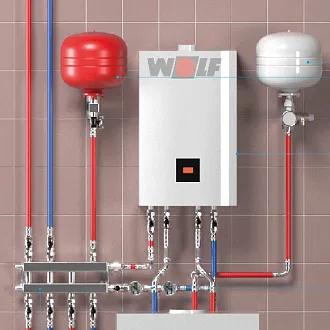

Обвязка котла Wolf FGB

Описание

Предназначен для подключения к системе отопления настенного котла с распределением на 2-4 ветки отопления с единой температурой регулируемой выстроенной автоматикой котла. Особенностью обвязки является отсутствие в системе дополнительных циркуляционных насосов, что желательно подтвердить детальным гидравлическим расчетом, а так же предусмотреть возможность остаточной циркуляции, достаточной для корректной работы котла при частичном или полном перекрытии приборов отопления автоматикой или термоголовками.

🎚 Особенности конфигурации комплекта

Конфигурация достаточно проста: выбирайте подходящее исполнение коллектора для удобного подведения трубопроводов.
Если возникают сомнения в том, что встроенного насоса будет достаточно - лучше воспользуйтесь комплектом обвязки с гидрострелкой TU-DN20-BM-00

Преимущества продукции Gidruss

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Подробнее

Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!

Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".

Подробнее

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
