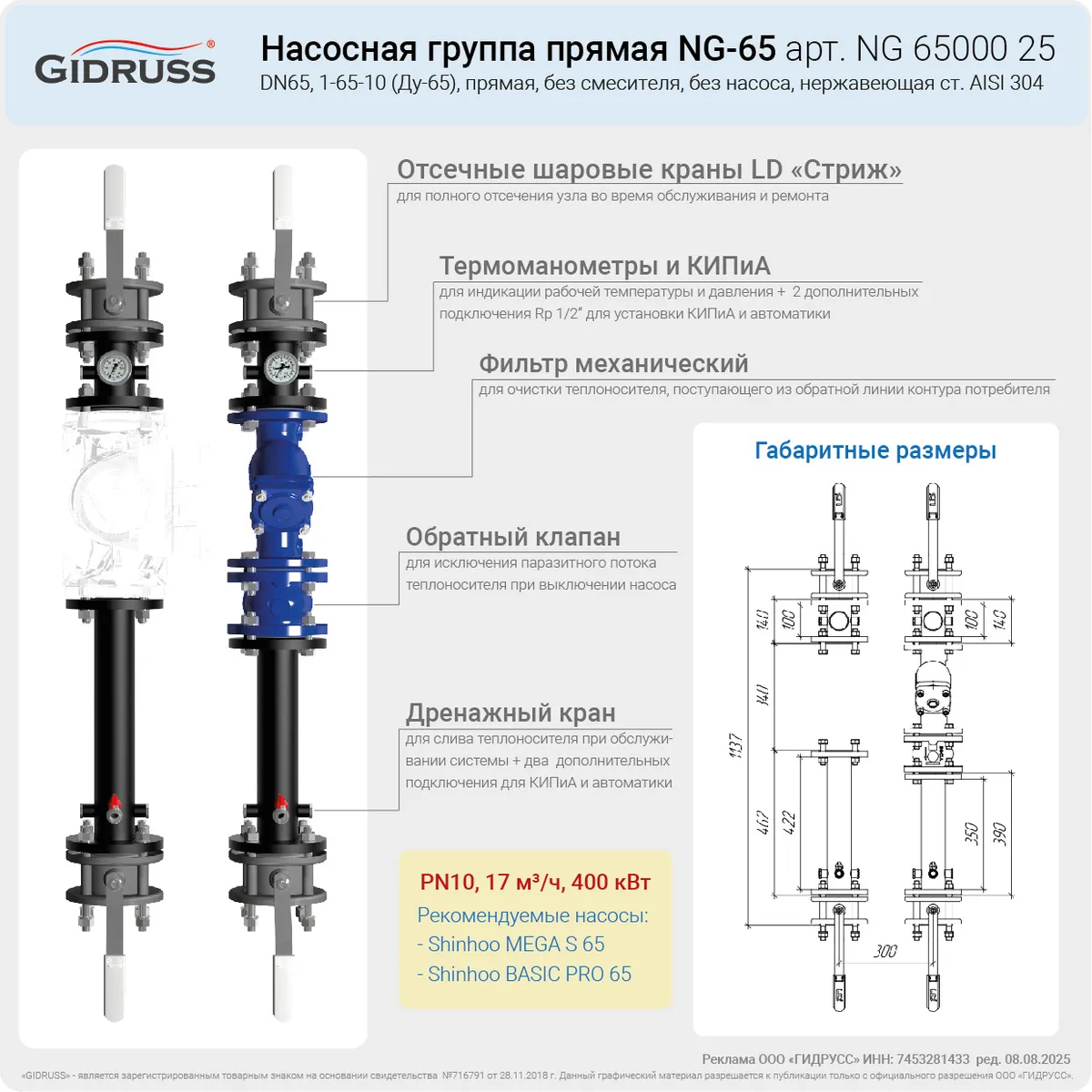

Презентация насосной группы DN65 - NG-65 без смесителя. Запрещено к публикации на сторонних ресурсах!Размеры прямой насосной группы DN65 - NG-65Насосная группа прямая DN65 - NG-65
Презентация насосной группы DN65 - NG-65 без смесителя. Запрещено к публикации на сторонних ресурсах!
Артикул:NG 65000 25

NG-65

Фланец 1-65-10, прямая без смесителя

Основные характеристики

Материал исполнения:
Конструкционная сталь
Магистральное присоединение:
Фланец Ду-65
Мощность максимальная, кВт:
400
Максимальная подача, м³/ч:
17
149 900 ₽ Розничная цена
В производстве
Продукция из этой же серии

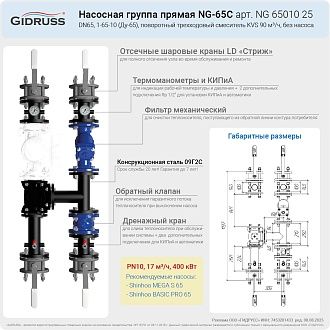

Презентация смесительной насосной группы DN65 - NG-65C с трехходовым смесителем. Запрещено к публикации на сторонних ресурсах!

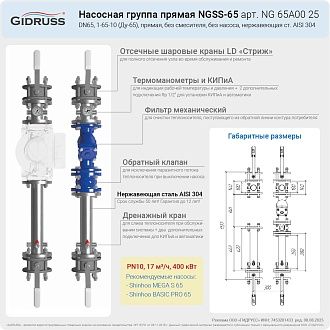

Презентация насосной группы DN65 из нержавеющей стали - NGSS-65 без смесителя. Запрещено к публикации на сторонних ресурсах!

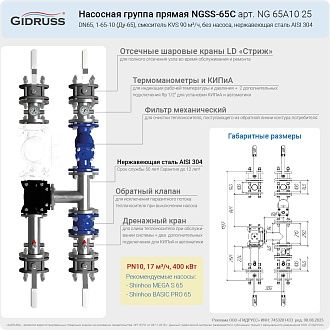

Презентация нержавеющей смесительной насосной группы DN65 - NGSS-65C с трехходовым смесителем. Запрещено к публикации на сторонних ресурсах!
Описание

Предназначена для подключения потребителей без регулировки температуры к системе отопления в автономных котельных и ИТП (с независимой схемой подключения) с планируемым сроком службы 25 лет.

☝ Насос не входит в комплект поставки, т.к. подбирается по результатам гидравлических расчетов, которые можно заказать, заполнив опросный лист .

🔌 Как подключить прямую насосную группу DN65?

Удобней всего подключить насосную группу в вертикальном положении с подведением потребителей сверху, установив её на модульный коллектор, который следует выбирать по магистральному сечению:

Для систем с магистральным подключением можно подключить в горизонтальном положении, связав два модульных коллектора серии: MK-400 .

🛑 Когда не следует применять прямую насосную группу ду65 ?

  • Если требуется нержавеющее исполнение - заказывайте NGSS-65
  • Если требуется регулировка температуры потребителя - заказывайте NG-65C
  • Если для потребителя подобран насос типоразмера DN50 заказывайте: NG-50 .
  • Если для потребителя подобран насос типоразмера DN40 заказывайте: NG-40 .

⚖ Как выбрать циркуляционный насос DN65 ?

  1. Выполните теплотехнический расчет отопления.
  2. Подберите приборы отопления в соответствии с теплотехническим расчетом задав мощность P [кВт] и подобрав ΔT (градусы) в соответствии с паспортом прибора.
  3. Рассчитайте требуемую подачу Q = P / ΔT / 1.166 [куб.м/час].
  4. Рассчитайте сопротивление контура на заданной подаче.
  5. Если у Вас система постоянного расхода - выбирайте насос серии Shinhoo BASIC Pro
  6. Если у Вас система переменного расхода (с какой либо зональной автоматикой или термоголовками) - выбирайте насос серии Shinhoo MEGA S

Если у Вас нет времени заниматься расчетами - закажите нужный этап проектирования в GIDRUSS .

Все характеристики

Основные характеристики

Материал исполнения:
Конструкционная сталь
Максимальная подача, м³/ч:
17
Мощность максимальная, кВт:
400
Максимальная отапливаемая площадь, м²:
3000
Магистральное присоединение:
Фланец Ду-65
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
300
Вылет от стены, мм:
Любой
Все преимущества
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее

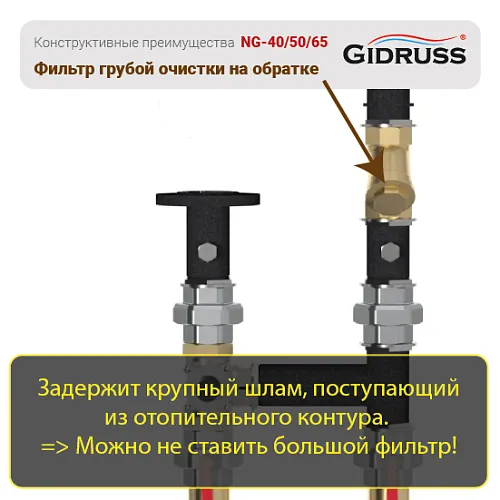

Преимущества насосных групп DN40, DN50 от GIDRUSS: Косой фильтр на обратке контура!
Фильтр механической очистки на обратной линии защитит систему
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок с накидными гайками повышает удобство обслуживания
  1. Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
  2. Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Подробнее
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее
Вопросы и ответы
