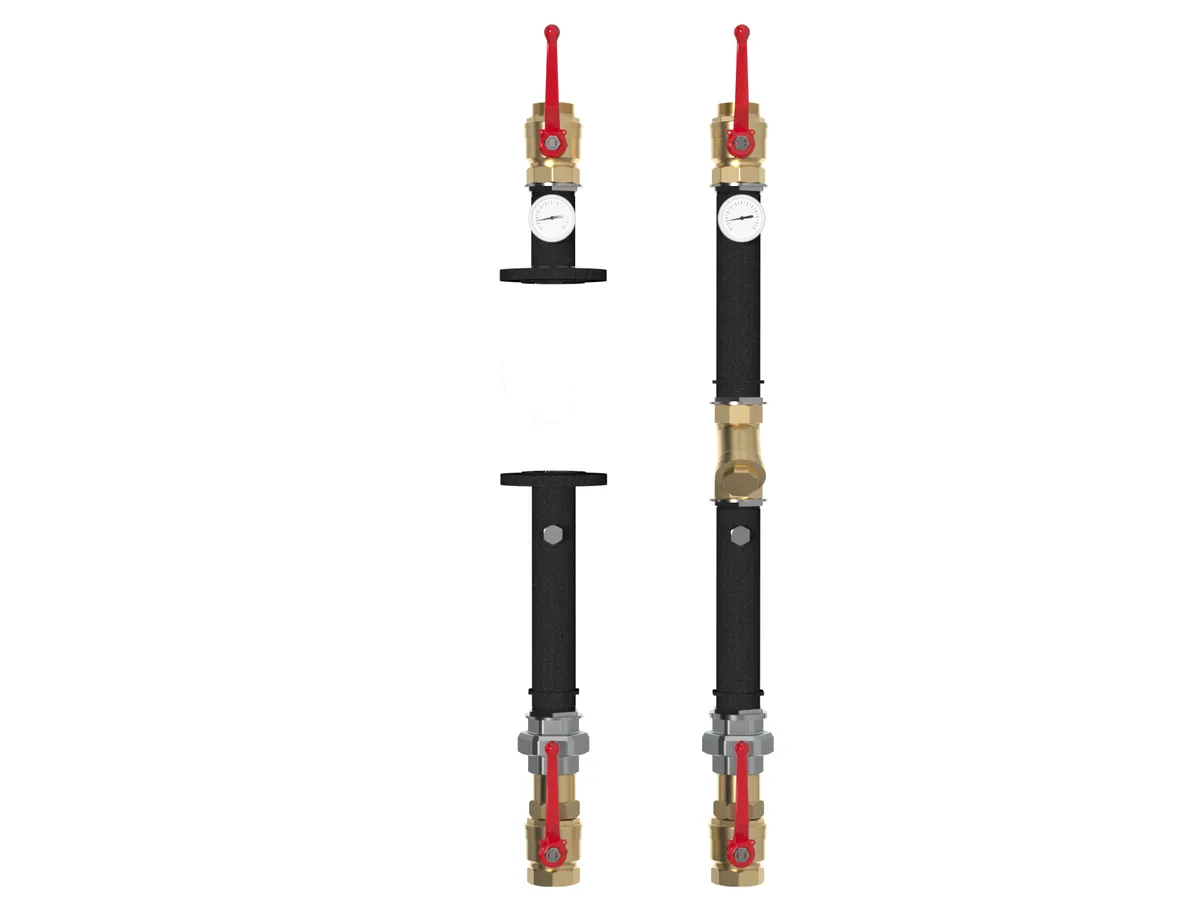

NG-40

Насосная группа

Подключение к системе 2″, подключение насоса фланец Ду40, прямая без смесителя
Артикул:NG 40000 24

Основные характеристики

Материал исполнения:
Конструкционная сталь
Магистральное присоединение:
G 2″ (НР)
Мощность максимальная, кВт:
250
Максимальная подача, м³/ч:
10.7
В вашем городе:
шт

Прямая насосная группа NG-40 без смесителя предназначена для обвязки контура потребителя без регулировки температуры, исключает ошибки, повышает скорость и удобство монтажа, а так же обеспечивает удобство эксплуатации.

Циркуляционный насос не входит в комплект поставки так как подбирается по проекту и заказывается отдельно!

ООО "ГИДРУСС" рекомендует: Энергоэффективные насосы Shinhoo MEGA с частотным управлением . Энергоэффективные насосы Shinhoo MEGA S с частотным управлением .

① Как устроена прямая насосная группа DN40 и в чем её преимущества по сравнению с аналогами?

  1. Подходит любой насос с монтажной базой 220 / 240 / 250 мм с фланцами 1-40-10 или 1-40-6.
  2. Термометры на подающей и обратной линии покажут режим работы контура и работоспособность циркуляционного насоса.

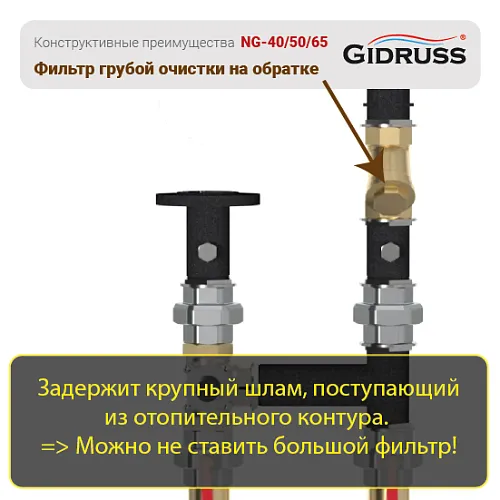

  3. Ремонтопригодный грязевой фильтр очистит теплоноситель поступающий из обратной линии контура.
  4. Возможность замены порядка подающей и обратной линии.
  5. Удобный дренаж при ремонтных работах с помощью дополнительных подключений Rp ½″.

② Как подключить насосную группу без смесителя Ду 40 ?

③ Когда не следует применять прямую насосную группу NG-40 ?

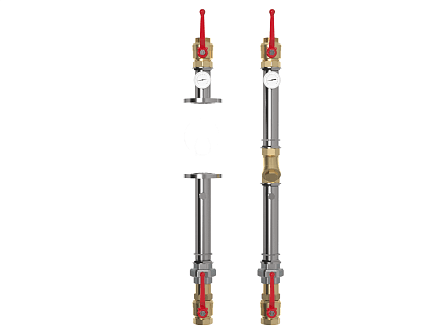

  • Когда вся система выполнена из полипропиленовых труб и плановый срок эксплуатации объекта более 10 лет - заказывайте NGSS-40 .
  • Если требуется регулирование температуры - заказывайте NG-40C .
  • Если у Вас насос размером DN50 c фланцами размерности 1-50-6 или 1-50-10 - заказывайте насосную группу NG-50 .
Материал исполнения:
Конструкционная сталь
Максимальная подача, м³/ч:
10.7
Мощность максимальная, кВт:
250
Максимальная отапливаемая площадь, м²:
2000
Магистральное присоединение:
G 2″ (НР)
Подключения потребителей:
G 2″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
250
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Быстрое подключение трубопровода контура без герметика
Трубопровод очень удобно подключается к насосной группе на накидную гайку через плоскую прокладку без герметика и без разведения трубопроводов, что существенно упрощает и ускоряет монтаж!
Например для соединения наcосной группы GIDRUSS c нержавеющими трубопроводными системи Valtec заказывайте следующую позицию (2 шт. на каждую группу): Пресс фитинг Valtec 28 х 1" арт. VTi.908.I.002806
Подробнее
Ремонтопригодные резьбовые соединения с контргайкой
Ремонтопригодные соединения с удлиненной резьбой и контргайкой

Сверхнадежное соединение с контргайкой:

  • удлиненная резьба с размещением контргайки обеспечит плотную затяжку металл в металл и исключит микроутечки в виде высолов и ржавчины;
  • надежная герметизация с помощью любого уплотнительного материала (лен, нить, фум, анаэроб);
  • удобный восьмигранник для фиксации ключом трубопровода непосредственно возле соединения.
Подробнее
Надежные шаровые краны отечественного производства, доступные для замены
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене в отличии от импортных аналогов, где замена крана обойдется Вам в "копеечку".
Подробнее
Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
Подробнее
