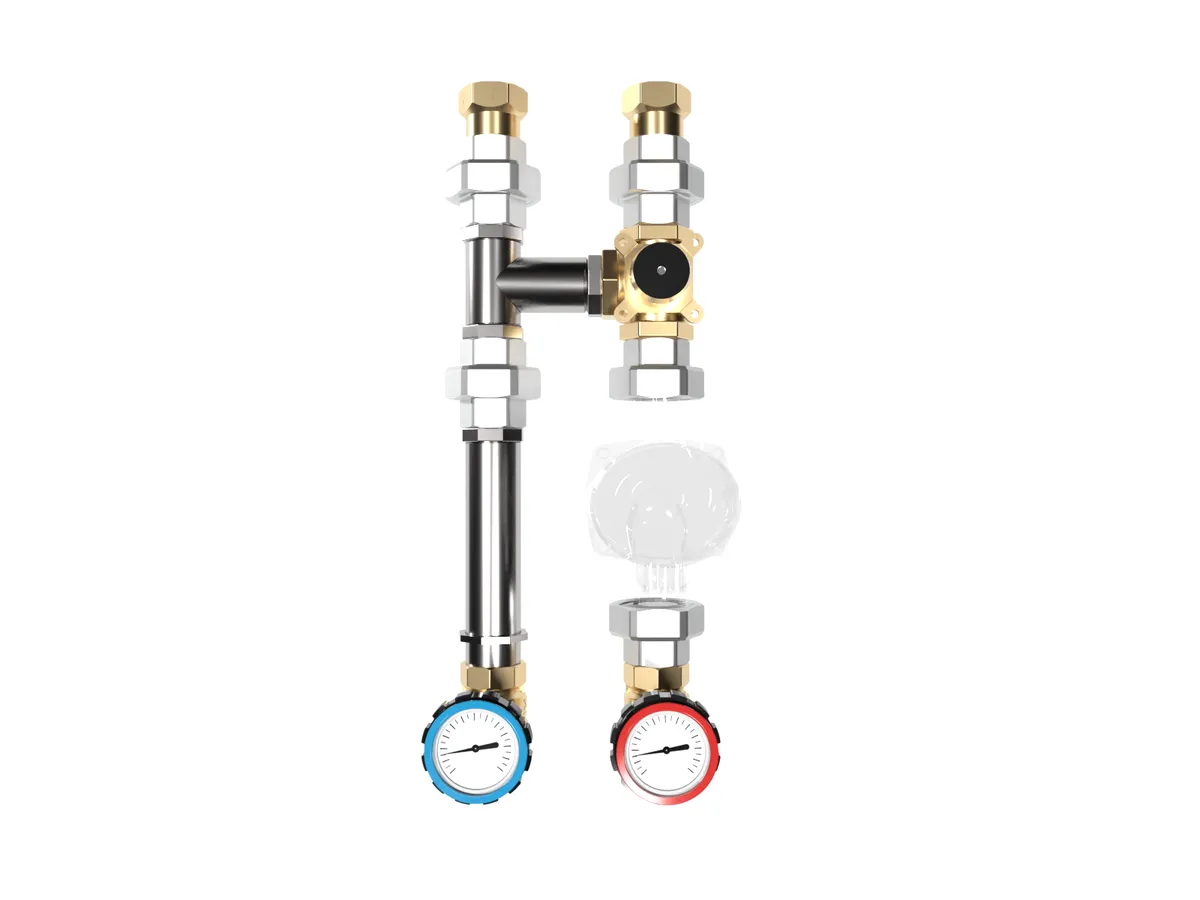

Насосная группа смесительная нердавеющая 1 1/4 (dn32) NGSS-32C (KVs 15, под сервопривод Wester)Насосная группа смесительная dn32 со смесителем NGSS-32С нержавеющая размеры
Насосная группа смесительная нердавеющая 1 1/4 (dn32) NGSS-32C (KVs 15, под сервопривод Wester)
Артикул:NG 32A30 23

NGSS-32C

нержавеющая, 1¼″, поворотный смеситель Stout KVs 15

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Магистральное присоединение:
G 1¼″ (НР)
Мощность максимальная, кВт:
100 (при ΔT=20°С)
Максимальная подача, м³/ч:
4.3

Логистические параметры

Масса брутто, кг:
7.4
Размеры упаковки, (Д x Ш х В), мм:
560 x 270 x 110
Объем упаковки, м³:
0.01663
Планируется к снятию с производства
33 675 ₽
44 900 ₽
-25%
В наличии у производителя:
4 шт
Усовершенствованная модель - NG-32C (1¼″, поворотный смеситель Stout KVs 15)
Продукция из этой же серии
Насосная группа 1 1/4 (dn32) прямая без смесителя NG-32
NG-32 (1¼″, прямая, краны GIDRUSS с термометрами)
NG-32C (1¼″, поворотный смеситель Stout KVs 15)
Описание

Насосная группа из нержавеющей стали NGSS-32C с ротационным смесителем Stout предназначена для обвязки контура потребителя с регулируемой температурой (теплые полы, радиаторы).

Насосная группа может быть установлена на следующие изделия:

  1. На основные подключения гидравлического разделителя GRSS-100-32
  2. На боковой контур любого модульного коллектора из серии MKSS-100
  3. На потребители модульного коллектора MKSS-150-2x32
  4. На потребители модульного коллектора MKSS-250-2x32
  5. На потребители модульного коллектора MKSS-250-3x32
  6. На потребители модульного коллектора MKSS-400-3x32
  7. На потребители модульного коллектора MKSS-600-3x32
  8. На потребители модульного коллектора MKSS-600-5x32
Все характеристики

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Максимальная подача, м³/ч:
4.3
Мощность максимальная, кВт:
100 (при ΔT=20°С)
Максимальная отапливаемая площадь, м²:
800
Магистральное присоединение:
G 1¼″ (НР)
Подключения потребителей:
G 1¼″ (НР)
ТХ: KVs, м³/ч:
16
Межосевое расстояние, мм:
125

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:
110 x 560 x 270
Объем упаковки, м³:
0.01663
Длина, мм:
560
Ширина, мм:
270
Высота, мм:
110
Преимущества продукции Gidruss
Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок с накидными гайками повышает удобство обслуживания
  1. Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
  2. Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Подробнее
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее
Боковой контур повышенной производительности
  • Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
  • Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Подробнее
Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
Подробнее
Документация
1. NGSS-32C.23.03_ТЛ.pdf
Скачать всю документацию
Готовые объекты
2
Отопление автомойки в Екатеринбург
Отопление автомойки в Екатеринбурге
Проект газовой котельной Архыз
Проект газовой котельной в п.Архыз + монтаж отопления
Вопросы и ответы
Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

  1. Отсоедините смесительный узел.
  2. Поверните его на 180 градусов по горизонтальной оси направленной от стены.
  3. Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
  4. Установите смесительный узел обратно.


Инструкция .

Дополнительная информация о расширительных баках

Перейти на вопрос
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Как производить монтаж разъемных соединений?

  1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
  2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
  3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Перейти на вопрос
