Главная Типовые узлы гидравлической обвязки проверенной временемСхема обвязки электрокотла без насоса

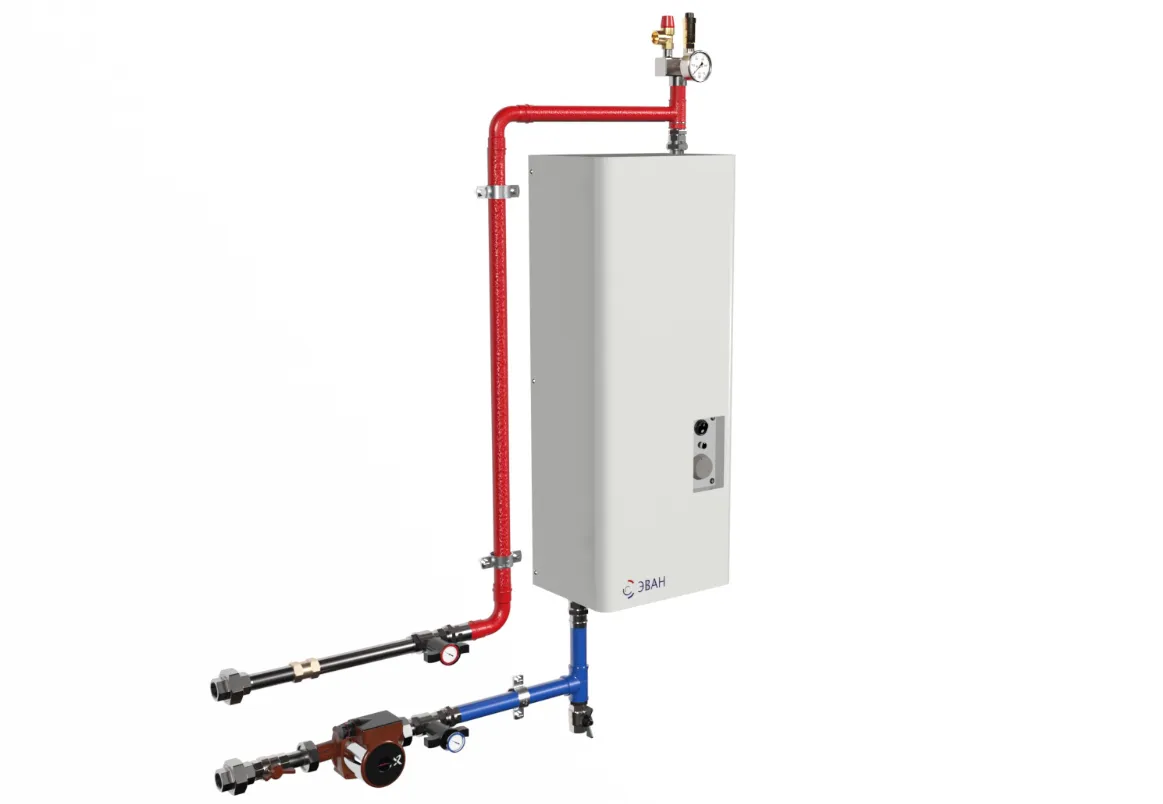

Обвязка электрокотла Эван без насоса

Схема обвязки электрокотла без насоса

Основные характеристики

Мощность, кВт:
Любая
Кол-во контуров:
1
Магистральный диаметр:
Любой

Описание

Функциональные возможности обвязки электрокотла без насоса: Контроль температурного режима электрокотла осуществляется по показаниям термометров T1, T2 на насосной группе. Не допускайте ситуации, когда разница температур подающей и обратной линии превышает 20℃ - это значит котел находится в неэффективном режиме работы, что выходом из строя ТЭН намного раньше номинального срока службы !!! Отключение электрокотла от системы для замены ТЭН или иных сервисных процедур выполняется следующим образом: отключите котел от электрической сети; перекройте отсечные краны K1, K2; слейте теплоноситель через дренажный кран K3; отключите электрокотел от системы с помощью разъемных соединений под котлом; после монтажа обслуженного котла закрываем дренажный кран K3, открываем отсечные краны K1, K2 и включаем в сеть. Замена циркуляционного насоса производится следующим образом: отключите котел и насос от электрической сети; перекройте отсечные краны K2, K4; демонтируйте насос; после монтажа нового насоса откройте краны K2, K4, и включите в сеть котел и насос. Удаление воздуха из котлового контура производится через автоматический воздухоотводчик на группе безопасности, поэтому раз в год необходимо проверять его работоспособность. Это можно сделать на рабочей системе, так как воздухоотводчик установлен через обратный клапан, который не допустит существенной утечки в процессе демонтажа/монтажа воздухоотводчика.
Подбор оборудования
Примеры применения в схемах
2
Описание

Функциональные возможности обвязки электрокотла без насоса:

  • Контроль температурного режима электрокотла осуществляется по показаниям термометров T1, T2 на насосной группе.
    Не допускайте ситуации, когда разница температур подающей и обратной линии превышает 20℃ - это значит котел находится в неэффективном режиме работы, что выходом из строя ТЭН намного раньше номинального срока службы !!!
  • Отключение электрокотла от системы для замены ТЭН или иных сервисных процедур выполняется следующим образом:
    • отключите котел от электрической сети;
    • перекройте отсечные краны K1, K2;
    • слейте теплоноситель через дренажный кран K3;
    • отключите электрокотел от системы с помощью разъемных соединений под котлом;
    • после монтажа обслуженного котла закрываем дренажный кран K3, открываем отсечные краны K1, K2 и включаем в сеть.
  • Замена циркуляционного насоса производится следующим образом:
    • отключите котел и насос от электрической сети;
    • перекройте отсечные краны K2, K4;
    • демонтируйте насос;
    • после монтажа нового насоса откройте краны K2, K4, и включите в сеть котел и насос.
  • Удаление воздуха из котлового контура производится через автоматический воздухоотводчик на группе безопасности, поэтому раз в год необходимо проверять его работоспособность. Это можно сделать на рабочей системе, так как воздухоотводчик установлен через обратный клапан, который не допустит существенной утечки в процессе демонтажа/монтажа воздухоотводчика.
Вопросы и ответы
Какой котел выбрать: со встроенным или внешним циркуляционным насосом?

Для того, чтобы принять правильное решения о выборе котла со встроенным или внешним насосом определите что для Вас важнее:

  • Так как циркуляционный насос - это, по сути расходник - оцените стоимость замены насоса, включающей цену оригинальной/аналогичной запчасти, стоимость работ по замене как запасной части
  • Оцените компактность решения изучив готовые комплекты обвязки котлов , ведь часто внешний насос просто некуда поставить.
  • Рекомендуем убедиться, что производительности встроенного насоса хватит для работы всей системы. Во избежание ошибок в гидравлике вы можете доверить подбор оборудования экспертам Gidruss. Оставьте 📋 заявку на подбор оборудования котельной , и мы бесплатно предложим оптимальное техническое решение».


Подробнее о процессе выбора котла можно прочитать в статье:
🎓 Как выбрать котел для частного дома: пошаговое и подробное руководство

Перейти на вопрос
Рекомендации по монтажу газовых котлов
  1. Устанавливайте на все гидравлические подключения котла разъемные соединения за которыми сразу отсечные краны, это позволит производить удобное отключение котла для его ремонта или замены со сливом минимального количества теплоносителя. Если в конфигурации котла нет дренажного крана, то выберите самый нихний патрубок для слива и поставьте между разъемным подключением и отсечным краном тройник с дренажным краном
  2. Для оперативного контроля процесса работы котла на подающей и обратной линии ставьте показывающие термометры. Ведь если разница температуры между подающей и обратной линией составит более 20 градусов - это является показанием как минимум прочистить фильтры, а если это не помогает, то проверить состояние теплообменника котла, насоса и других элементов в котловом контуре, которые могут вызвать затруднение в циркуляции.
  3. Вокруг фильтра желательно поставить манометры, по разнице показаний которых более 0.1 бар стоит выполнить прочистку для обеспечения беспрепятственной циркуляции теплоносителя.
  4. В случае использования полипропиленовых трубопроводов без армирования алюминиевым кислородным барьером - ставьте деаэратор для отведения из теплоносителя воздуха.
  5. Магистральные трубопроводы после отведения от котла располагайте максимально близко к стене либо сразу закрепляйте их к коллектору RM , MK или к гидравлической стрелке GR , BM через разъемное соединение, что позволит снизить вероятность повреждения при эксплуатации.
  6. Участки трубопровода необходимо крепить с помощью сантехнических хомутов через каждые пол метра непосредственно к стене или монтажным профилям.
Перейти на вопрос
Цветовая кодировка трубопроводов: маркировка труб котельной
Представляем Вам цветовую кодировку, удобную для проектирования схем котельных:

См. Условные обозначения элементов схемы отопления (легенда)

Перейти на вопрос
Условные обозначения элементов схемы отопления (легенда)
В данной, регулярно обновляемой таблице указаны условные обозначения элементов для проектирования схем котельных:

См. Цветовая кодировка трубопроводов: маркировка труб котельной

Перейти на вопрос
