1. Покупаем консоль группы безопасности BKSS-35.BASIS
2. Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
   • для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
     • SVS-0003-008015 от STOUT
     • RVS-0003-008015" от ROMMER
     • FA 2004 121280" от FAR
   • для бойлера на 300-400 л подойдет клапан 3/4 дюйма
     • SVS-0003-008020 от STOUT
     • RVS-0003-008020 от ROMMER
3. Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
4. Собираем ГБ на любой уплотнительный материал!

Дополнительная информация

• для 100 литрового БКН подойдет РБ на 12 л
• для 150 литрового БКН подойдет РБ на 18 л
• для 200 литрового БКН подойдет РБ на 24 л
• для 300 литрового БКН подойдет РБ на 35 л

Дополнительная информация о расширительных баках

• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

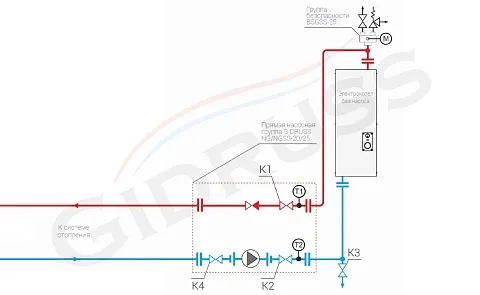

1. Отсоедините смесительный узел.
2. Поверните его на 180 градусов по горизонтальной оси направленной от стены.
3. Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
4. Установите смесительный узел обратно.

☝ Узнайте: Как правильно подобрать насосную группу!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.

✅ Последовательность действий

Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.

Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.

Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.

Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара.

Шаг 5. Установите бак на место и откройте все краны.

⚠ Какие риски возможны?

1. Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
2. При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
3. Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!

☝ Рекомендации специалистов

• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

• Как подобрать объем расширительного бака для бойлера?
• Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .

Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.

Шаг. 3. Монтаж консоли на стену.

Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.

Дополнительная информация о расширительных баках

• Как подобрать объем расширительного бака для бойлера?
• Как правильно обслуживать расширительный бак?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

• резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
• модульные коллекторы MK/MKSS-40/60/100/150/250 ;
• балансировочные коллекторы BM/BMSS-40/60/80/150

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

• Для DN50 заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN40 заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN32 заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
• Для DN25 заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
• Для DN20 заказывайте FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.

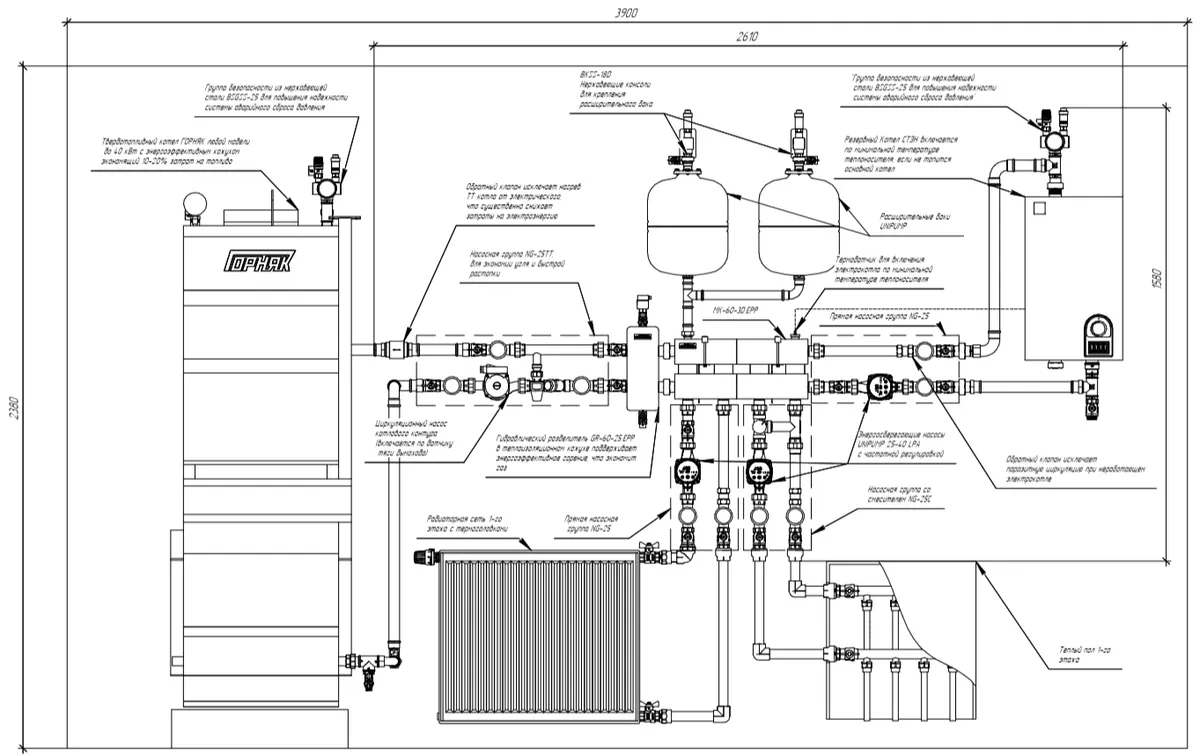

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Рекомендации по выбору схемы

• Выбирайте схему на базе первично-вторичных колец, если требуется реконструкция котельной по причине некорректной работы потребителей при отсутствии проекта обвязки потребителей. Для этой схемы подойдут кольцевые коллекторы серии RMSS .
• Если Вы собственник строящегося объекта с современной системой отопления (регулируемые потребители тепла переменного сопротивления) - выбирайте схему с гидрострелкой и заказывайте проект с теплотехническими расчетами и рассчитанным балансом подач первичного и вторичных контуров и не принимайте проект если в нем получилось так, что сумма расходов потребителей больше котлового расхода, что может быть возможно только в случае продуманного управления приоритетом, как например отключение отопления во время нагрева бойлера для настенных котлов.
• Распространенный контраргумент против гидрострелки, что котлового насоса хватит не должен Вас устраивать, особенно если у Вас котел со встроенным насосом фиксированной скорости, а все радиаторы с термоголовками, так как большинству котлов не понравится режим с зажатой на 80% циркуляцией теплоносителя.

Прочие рекомендации по системам отопления

• Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
• Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
• Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
• Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
• Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .
