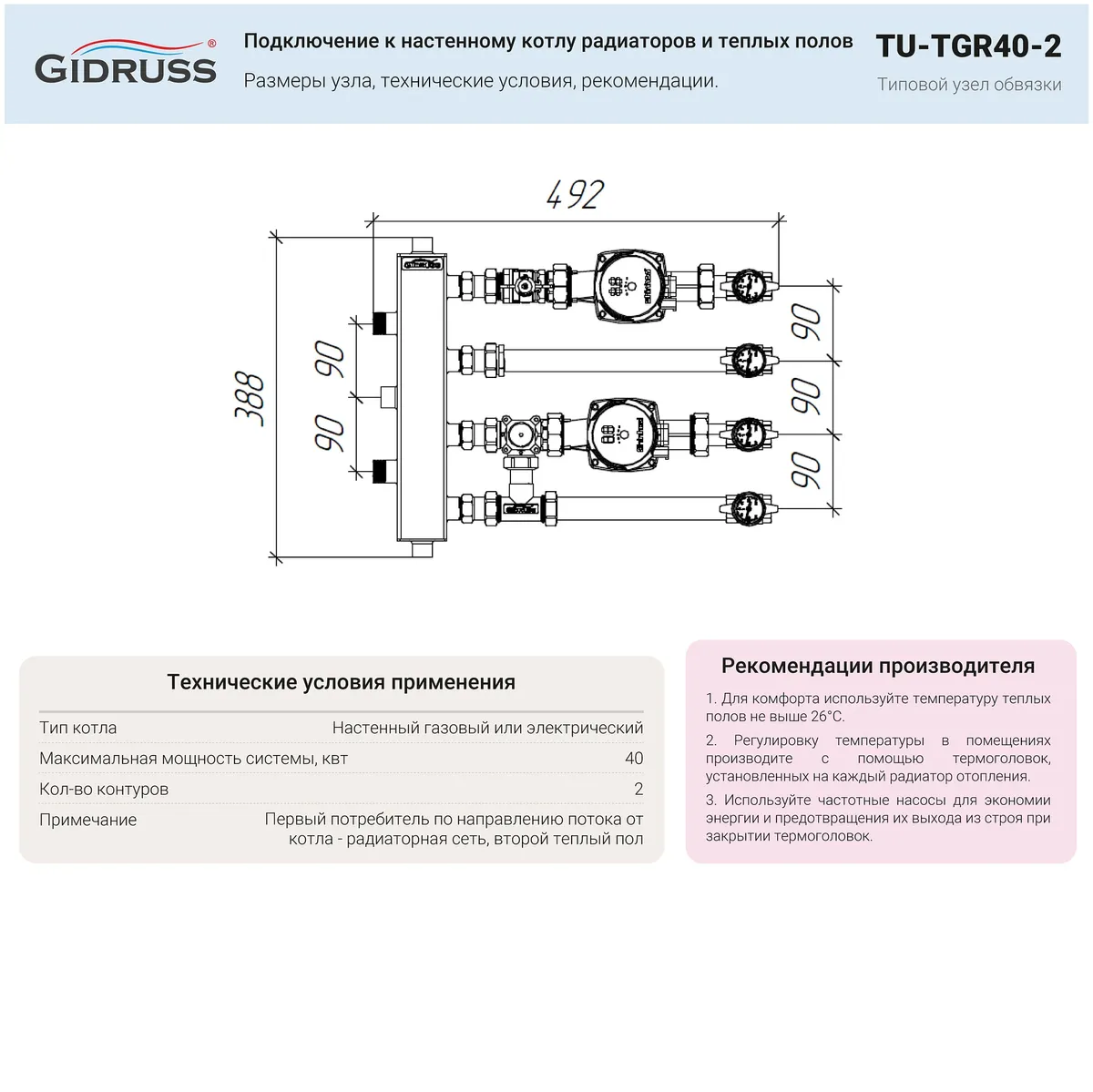

Узел подключения к настенному котлу радиаторов и теплых полов по схеме ПВ-колец

Подключение к котлу радиаторов и теплых полов по кольцевой схеме - TU-DN20-TGR

Основные характеристики

Отапливаемая площадь:
До 250 м²
Мощность, кВт:
До 40 кВт
Кол-во контуров:
2
Магистральный диаметр:
G ¾″

Краткое описание

Узел предназначен для модульного проектирования, оперативной закупки и монтажа обвязки настенного газового или электрического котла до 30 кВт с отоплением радиаторами и теплым полом. 🔗 BIM, DXF, STP
Подбор оборудования
Примеры применения в схемах
Анонс простой схемы отопления радиаторами и теплым полом
Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом
Описание

Узел предназначен для модульного проектирования, оперативной закупки и монтажа обвязки настенного газового или электрического котла до 30 кВт с отоплением радиаторами и теплым полом. ☝ Первый потребитель по направлению потока от котла - радиаторная сеть, второй теплый пол

Пример использования данного узла можно посмотреть в узле более высокого уровня сборки - в виде готовой котельной: Обвязка котла De Dietriche.

☝ Рекомендации производителя

  • Для комфорта используйте температуру теплых полов не выше 26°C.
  • Регулировку температуры в помещениях производите с помощью термоголовок, установленных на каждый радиатор отопления.
  • Используйте частотные насосы для экономии энергии и предотвращения их выхода из строя при закрытии термоголовок.
Вопросы и ответы
Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

  • Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.
  • Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.
  • Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

    • Зачем ставить гидравлический разделитель?

    • Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
    • Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
    • Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

    Когда есть смысл применить кольцевой коллектор?

    Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

    Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

    Перейти на вопрос
    Какие проблемы может решить гидрострелка ?
    1. Котел потребляет много газа.
    2. Не равномерно греются радиаторы.
    3. Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
    4. Насос не продавливает систему отопления.
    5. Часто ломается котел.

    ☝ Узнайте: Как правильно подобрать гидрострелку!

    Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

    Перейти на вопрос
    Можно ли располагать горизонтально термогидравлический разделитель?

    Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.
