Монтаж отопления в частном доме г.Красноярск

О объекте

Город:
Красноярск
Регион расположения:
Россия, Красноярский край
Материал:
Нержавеющая сталь AISI 304
Тип объекта:
Частный дом
Стадия:
Объект сдан!
Объект сдан:
14.02.2021

Описание

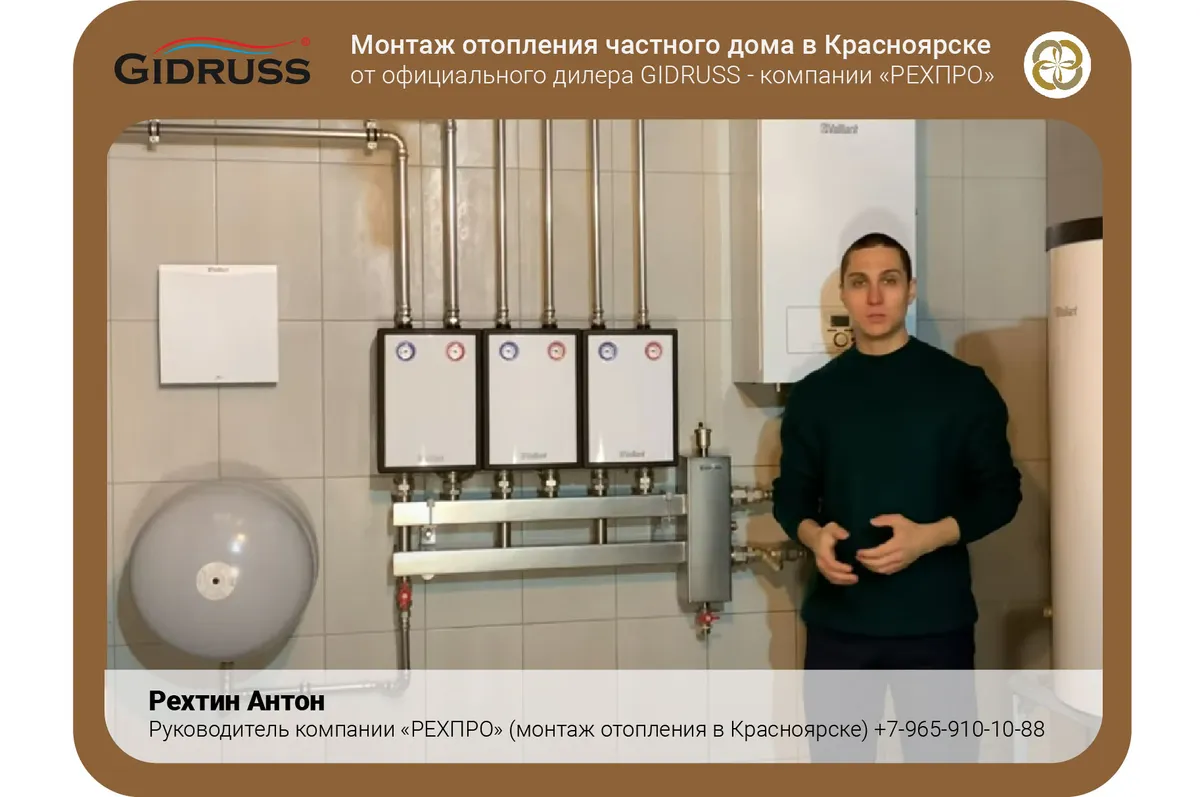

Ознакомьтесь с примером монтажа отопления в частном доме 240 м², где на первом этаже только теплый пол, а на втором только радиаторы, подготовка горячей воды осуществляется в бойлере косвенного нагрева объемом 150 л. Перечень основного оборудования: 1) Vaillant, Электрический котел, eloBLOCK (0010023659, VE 21/14, 21 кВт) 2) Vaillant, Ёмкостный водонагреватель uniSTOR VIH R (0010015944, 150/6 B, 150 л) 3) Vaillant, Смесительный модуль VR 71 (0020184848) 4) Vaillant, Блок передачи данных VR 920 (0020252924) 5) Vaillant, Автоматический регулятор отопления multiMATIC VRC 700/6 (0020171319) 6) Vaillant, VDM 7, Насосная группа для нерегулируемого контура отопления с трехступенчатым насосом, R 1" (0020191820) 7) Vaillant, VDM 25М, Насосная группа для регулируемого контура отопления с бесступенчатым насосом и смесителем, R 1" (0020191788) 8) Vaillant, VDM 10, Насосная группа для нерегулируемого контура отопления с бесступенчатым насосом, R 1" (0020191817) 9) Gidruss, Нержавеющий коллектор с гидрострелкой BMSS-100-3UV 10) Reflex, Расширительный бак NG, 6 бар, 120C (8001211, 80 л, 1") Подробности можно прочитать в Дзен-статье: Монтаж отопления в частном доме из бруса в г. Красноярск или посмотреть видео: на Youtube-канале REHPRO на Rutube-канале REHPRO
Проект реализовали
Описание

Ознакомьтесь с примером монтажа отопления в частном доме 240 м², где на первом этаже только теплый пол, а на втором только радиаторы, подготовка горячей воды осуществляется в бойлере косвенного нагрева объемом 150 л.

Перечень основного оборудования:
1) Vaillant, Электрический котел, eloBLOCK (0010023659, VE 21/14, 21 кВт)
2) Vaillant, Ёмкостный водонагреватель uniSTOR VIH R (0010015944, 150/6 B, 150 л)
3) Vaillant, Смесительный модуль VR 71 (0020184848)
4) Vaillant, Блок передачи данных VR 920 (0020252924)
5) Vaillant, Автоматический регулятор отопления multiMATIC VRC 700/6 (0020171319)
6) Vaillant, VDM 7, Насосная группа для нерегулируемого контура отопления с трехступенчатым насосом, R 1" (0020191820)
7) Vaillant, VDM 25М, Насосная группа для регулируемого контура отопления с бесступенчатым насосом и смесителем, R 1" (0020191788)
8) Vaillant, VDM 10, Насосная группа для нерегулируемого контура отопления с бесступенчатым насосом, R 1" (0020191817)

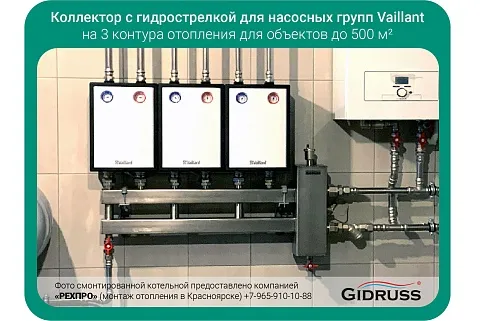

9) Gidruss, Нержавеющий коллектор с гидрострелкой BMSS-100-3UV
10) Reflex, Расширительный бак NG, 6 бар, 120C (8001211, 80 л, 1")


Подробности можно прочитать в Дзен-статье:
Монтаж отопления в частном доме из бруса в г. Красноярск

или посмотреть видео:
на Youtube-канале REHPRO
на Rutube-канале REHPRO

Преимущества оборудования
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее

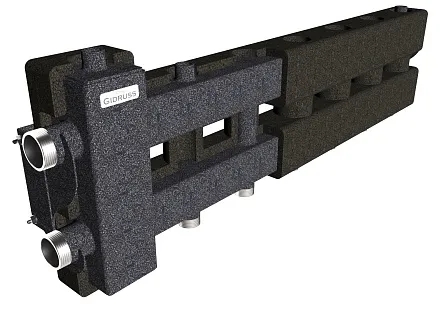

Энергоэффективная EPP-теплоизоляция
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
  • Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
  • Поддержание в котельной комфортной температуры для обслуживания системы.
  • Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
Боковой контур повышенной производительности
  • Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
  • Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Подробнее
Преимущества GIDRUSS: Куда ставить термодатчик котла или каскада?
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
