Совместимые узлы

H-PG-U Универсальная схема прямой насосной группы без регулировки температуры

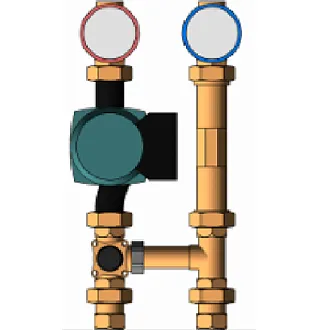

Анонс схемы смесительной насосной группы TU-NG-01

H-PG-M2 - Схема смесительной насосной группы

Анонс схемы насосной группы с термостатическим клапаном TU-NG-02

H-PG-T Схема насосной группы с термостатическим клапаном

Описание

Объект отапливаемой площадью не более 200 м² (для TGR-40) / 300 (для TGR-60) м²
Мощность системы до 40/60 кВт при общей подаче < 1.7 / 2.3 м³/ч (для ΔT=20°C)
Настенный газовый котел со встроенным циркуляционным насосом
3 независимых контура отопления (например радиаторы, теплый пол и вентиляция) + третий контур бойлер от контура ГВС котла

Если Вам нужно меньше потребителей см. схема отопления частного дома на 2+1 контура

Преимущества продукции Gidruss

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Вопросы и ответы

Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.

Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.

Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

Зачем ставить гидравлический разделитель?

Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

Таблица выбора схемы отопления для частного дома
Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов

Какие проблемы может решить гидрострелка ?

Котел потребляет много газа.
Не равномерно греются радиаторы.
Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
Насос не продавливает систему отопления.
Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Можно ли располагать горизонтально термогидравлический разделитель?

Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.
