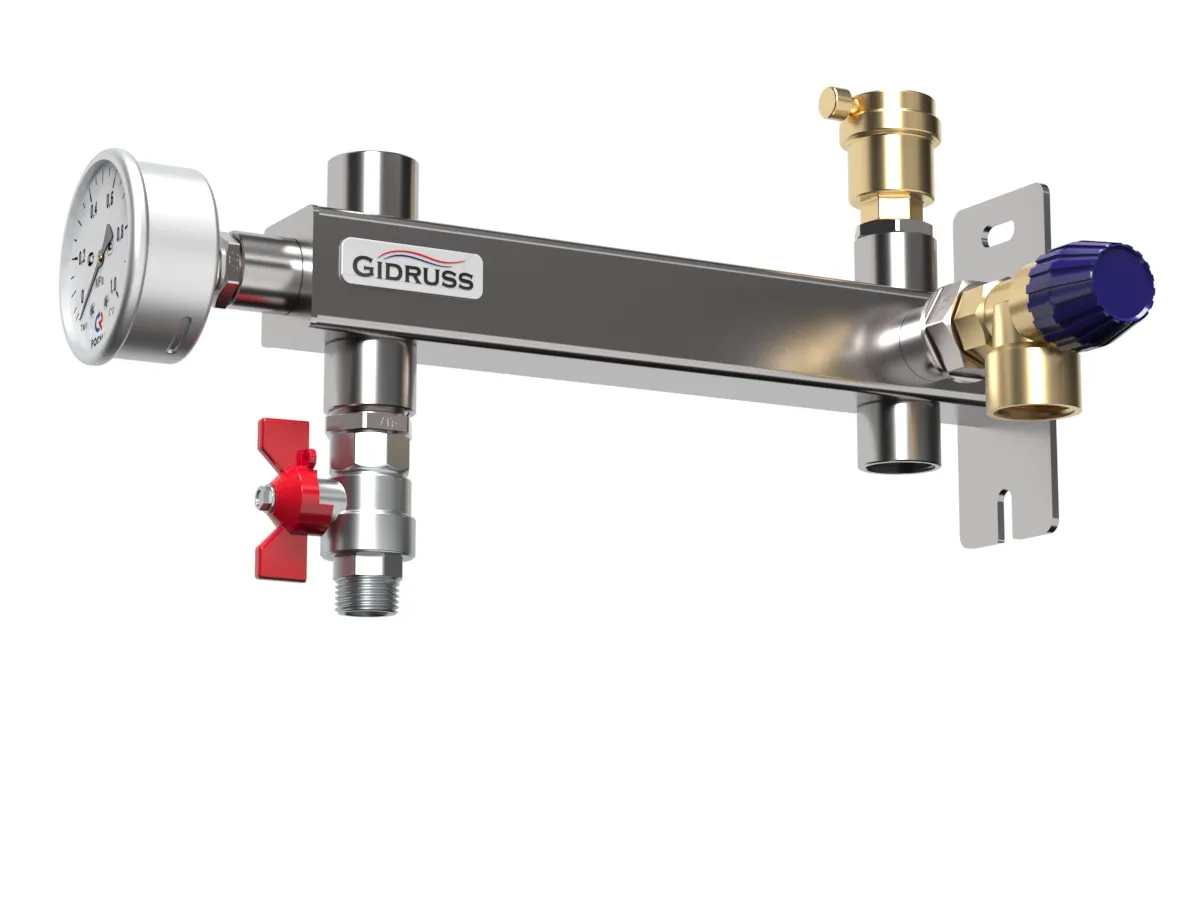

Группа безопасности BKSS-35-15-6 предназначена для защиты бойлера до 200 л и надежного настенного крепления расширительного бака в системе ГВС.
В связи с различными требованиями на герметизирующие материалы, группа поставляется в разобранном виде.
Если Вы хотите самостоятельно скомплектовать консоль предохранительным клапаном, воздухоотводчиком, и предохранительным клапаном - закажите пустую консоль: BKSS-35.BASIS .
Предохранительный клапан, входящий в комплектацию данной модели может быть следующих европейских производителей: STOUT, Afriso, Giacomini.
Если Вам нужна комплектация с немецким предохранительным клапаном Watts - заказывайте модель BKSS-35-15-6W .
Если у Вас бойлер 300 - 400 л - заказывайте: BKSS-35-20-6 с предохранительным клапаном увеличенного сечения сброса до 3/4″ .
Смело заказывайте BKSS-35-15-6, если Вы встречаете в проектах следующие артикулы
аналогов R555Y004, 27990, 10017890, SVS-0006-013020, VT.495.0.0, 10017885, 021-0728, SFR 3/4, 620 9062000, 10004611, 28388, 27990
Ответ в виде перечисления недостатков обычной группы безопасности:
Ответ:
Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.

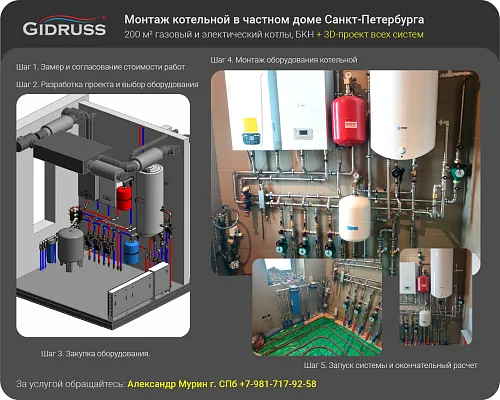

1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной или детальный проект котельной не дорого .
Шаг. 2. Установка основных элементов ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр Росма ТМ-310Т.00 (0-1MPa)G1/4.2,5 устанавливается на фасадное подключении G ½″ (ВР) через футорку 1/2-1/4.
2.2. Предохранительный клапан Stout 1/2 на 6 бар устанавливается в боковое подключение G ½″ (НР) с направлением сброса аварийного потока вниз.
2.3. Воздухоотводчик устанавливается через футорку 3/4-1/2 в свободное верхнее подключение G ¾″ (ВР).
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком.
2.5. Крайне не рекомендуем устанавливать на концовку с наружной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию 3/4 с полусгоном и тогда можно пропустить п.2.4.
Шаг. 3. Монтаж консоли на стену.
Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.
Ответ:
При прямоугольном корпусе консоли максимальная динамическая нагрузка при обслуживании расширительного бака распределяется равномерно по верхнему сварному шву, а на аналогичной конструкции из круглой трубы она сосредотачивается в верхней точке, что может вызвать течь при очередной замене бака вплоть до отрыва, а если учесть, что другие производители групп безопасности использующие круглую трубу для удешевления выбирают тонкостенную трубу (менее 1.8 мм), - такая конструкция значительно увеличивает вероятность аварийной ситуации.
Магистральное подключение
Rp ½″ (ВР)Магистральное подключение
Rp ¾″ (ВР)Магистральное подключение
Rp ¾″ (ВР)Магистральное подключение
Rp ¾″ (ВР)
