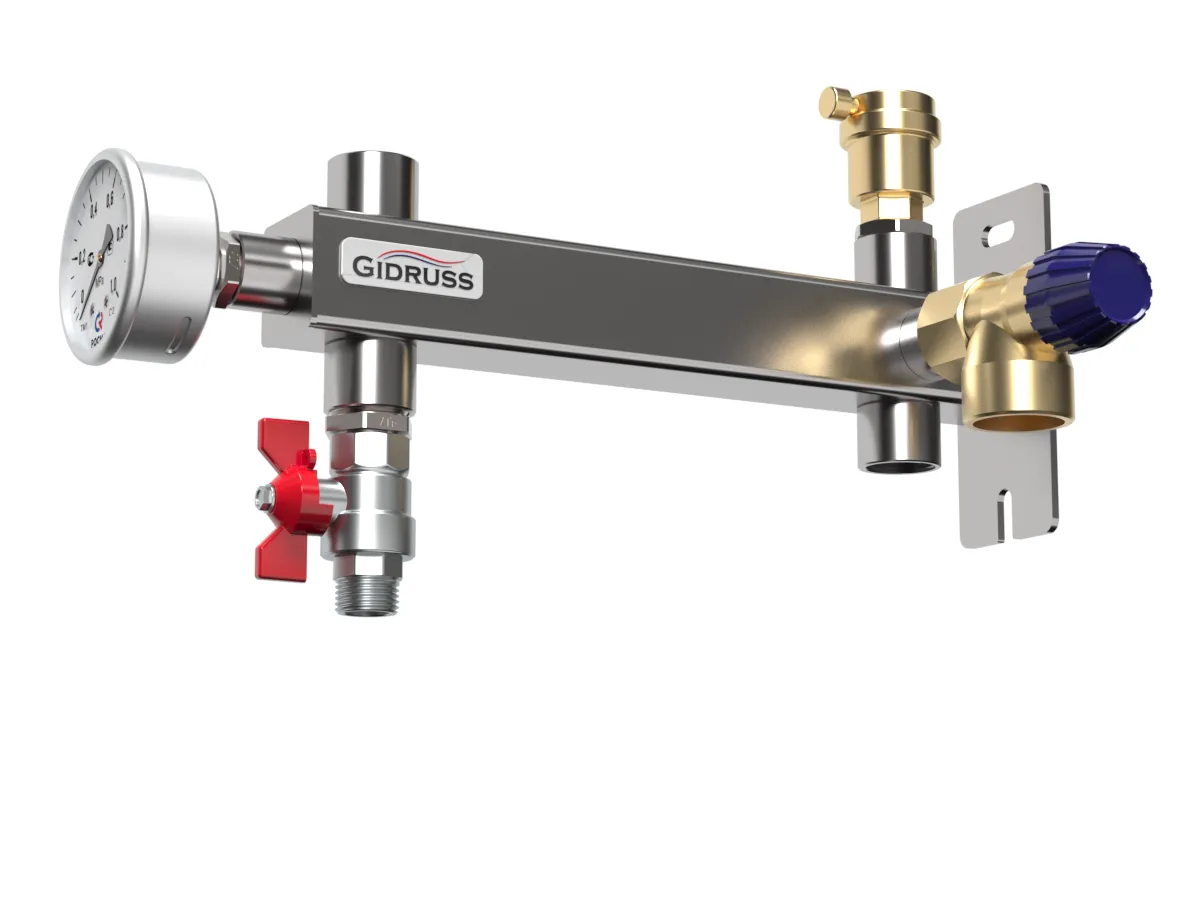

Группа безопасности бойлера 300-400 л консольная под расширительный бак до 35 л BKSS-35-20-6
Aisi 304, в к-те: предохр. клапан ¾″ на 6 бар, манометр, воздухоотводчикОсновные характеристики
Логистические параметры
Группа безопасности BKSS-35-20-6 предназначена для защиты бойлера объемом 300 - 400 л и надежного настенного крепления расширительного бака в системе ГВС на объектах с повышенным расходом горячей воды. В связи с различными требованиями на герметизирующие материалы, группа поставляется в разобранном виде.
Если у Вас бойлер 200 л и менее - заказывайте: BKSS-35-15-6 с предохранительным клапаном меньшего сечения на 1/2.
Предохранительный клапан, входящий в комплектацию данной модели может быть следующих европейских производителей: STOUT, Afriso, Giacomini.
Бак крепится через штуцер Rp ¾″ в любом положении сверху или снизу. Осевой манометр можно установить на фасадном подключении Rp ½″. Предохранительный клапан устанавливается в боковое подключение G ¾″ с удобным направлением сброса аварийного потока вниз.
Если Вы хотите самостоятельно скомплектовать консоль предохранительным клапаном, воздухоотводчиком, и предохранительным клапаном (например на другое давление 7/8/10 бар) - закажите основание консоли: BKSS-35.BASIS.
✅ Преимущества группы безопасности бойлера от Gidruss
- Идеально подходит для защиты дорогих бойлеров 300 - 400 л за счет применения предохранительного клапана сечением сброса 3/4″!
- Обеспечивает полное снятие нагрузок с трубопроводных соединений при обслуживании и замене бака, который при заполнении водой может вызвать разгерметизацию системы и серьезное затопление.
- Увеличенный вылет позволяет установить любые расширительные баки объемом до 35 л как сверху, так и снизу, а если стена достаточно крепкая, то можно установить сразу 2 бака и получить 70 л.
- Симметричность вертикальных подключений дает возможность установить предохранительный клапан с любой стороны!
₽ Импортозамещение и подбор аналогов, групп безопасности для бойлеров
Заказывайте BKSS-35-20-6, если Вы встречаете в проектах следующие артикулы
аналогов R555Y004, 27990, 10017890, SVS-0006-013020, VT.495.0.0, 10017885, 021-0728, SFR 3/4, 620 9062000, 10004611, 28388, 27990
⚠ Вопросы-ответы для правильного выбора группы безопасности бойлера 300 л
③ Вопрос: Чем настенная группа безопасности бойлера лучше обычной, которая ставится на вводе ХВС?
Ответ в виде перечисления недостатков обычной группы безопасности:
- Устанавливается как правило на патрубке ввода ХВС в труднодоступном месте, неудобном для обслуживания.
- Монтаж на вводе ХВС обычно требует выдвигать бойлер на 100-150 мм от стены, что требует дополнительного места в котельной.
- Есть вероятность пропустить выход из строя расширительного бака вызвавшего сброс предохранительного клапана, ввиду отсутствия возможности быстрого визуального контроля состояния.
- Требует установки отдельного кронштейна для расширительного бака, функции которого в т.ч. и выполняет группа безопасности BKSS-35.
- Требует большего кол-ва соединений, что снижает надежность системы и увеличивает время и стоимость монтажа.
Основные характеристики
Логистические параметры
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Перейти в конфигуратор комплекта
Перейти в конфигуратор комплекта
Перейти в конфигуратор комплекта
Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .
Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.
Шаг. 3. Монтаж консоли на стену.
Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно обслуживать расширительный бак?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
Потому что для такого большого бойлера требуется расширительный бак объемом 10-15% от его вместимости, т.е. это 35-ти литровый бак. А, теперь, если посмотреть диаметр расширительного бака на 35 л, окажется, что стандартного вылета консоли уже недостаточно, особенно если бак установлен корпусом вниз (магистральным штуцером вверх).Именно поэтому консоль BKSS-35.BASIS для группы безопасности BKSS-35 имеет увеличенный вылет.
Дополнительная информация
✅ Последовательность действий по обслуживанию бака
Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.
Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.
Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.
Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара. Если РБ не держит давление - замените его мембрану или бак целиком.
Шаг 5. Установите бак на место и откройте все краны.
⚠ Какие риски возможны?
- Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
- При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
- Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!
☝ Рекомендации специалистов
- Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
- Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
- Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
- Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.
Рекомендуем заказывать группу безопасности BKSS-35-20-6 с предохранительным клапаном 3/4" .Дополнительная информация
Как подобрать объем расширительного бака для бойлера?- Покупаем консоль группы безопасности BKSS-35.BASIS
- Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- SVS-0003-008015 от STOUT
- RVS-0003-008015" от ROMMER
- FA 2004 121280" от FAR
- для бойлера на 300-400 л подойдет клапан 3/4 дюйма
- SVS-0003-008020 от STOUT
- RVS-0003-008020 от ROMMER
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
- Собираем ГБ на любой уплотнительный материал!
Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.
Дополнительная информация
- Как подобрать объем расширительного бака для бойлера?
- Интерактивная статья с возможностью создать ТЗ на проектирование:
Бойлер косвенного нагрева: как выбрать и где купить?
C учетом стандартных типоразмеров РБ, это будет выглядеть так:
- для 100 литрового БКН подойдет РБ на 12 л
- для 150 литрового БКН подойдет РБ на 18 л
- для 200 литрового БКН подойдет РБ на 24 л
- для 300 литрового БКН подойдет РБ на 35 л
