Коллектор с гидрострелкой на 4 контура BM-150-4D (3+1)Коллектор с гидрострелкой на 4 контура BM-150-4D (3+1) размеры

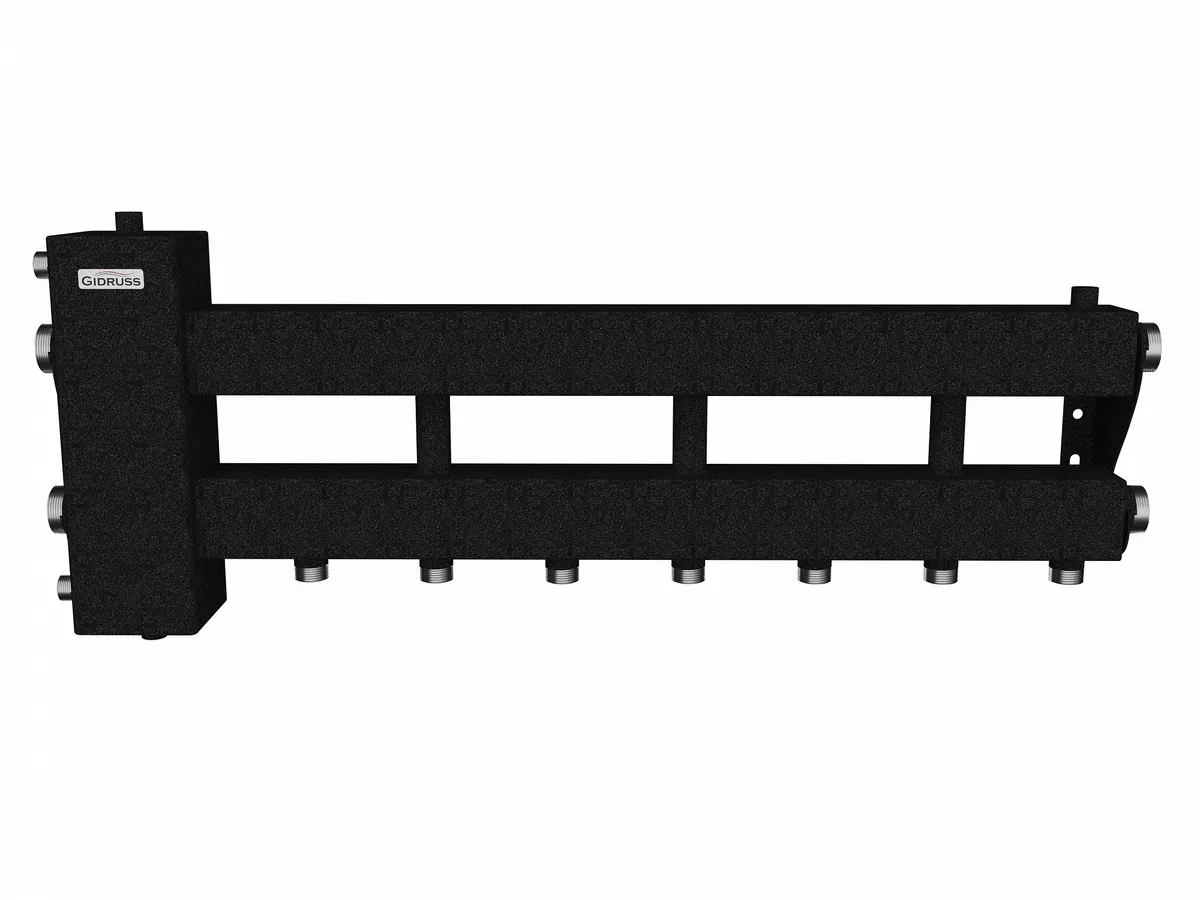

Коллектор с гидрострелкой на 4 контура BM-150-4D (3+1)
Артикул:BM 15010 21

BM-150-4D

до 150 кВт, подкл. котла G 1½″, 3 контура G 1″ + боковой контур G 1½″

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
4
Магистральное присоединение:
G 1½″ (НР)
Мощность максимальная, кВт:
150
Максимальная подача, м³/ч:
6,4

Логистические параметры

Масса брутто, кг:
31
Размеры упаковки, (Д x Ш х В), мм:
1150 x 480 x 155
Объем упаковки, м³:
0.08556
Снято с производства
Усовершенствованная модель - BM-150-4D (до 150 кВт, подкл. котла G 1½″, 3 контура G 1″ + боковой контур G 1½″)
Продукция из этой же серии
K.UMSSS.DN25-125 нерж.
TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)
Гидрострелка на 3 контура вертикальная: купить в Саратове по распродаже
TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)
Универсальный монтажный комплект K.UMSSS.DN32-125 (нержавеющая сталь)
NG-25 (1″, 125 мм, прямая группа)
MN-25 (1″, KVs 10)
NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)
Группа безопасности BSGSS-25.01
DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
Описание

Гидрострелка BM-150-4D применяется в системах отопления до 1200 м² для соединения одного или нескольких котлов с 4 контурами (3+1).

Модификация BM-150-4D конструкции 2021 г снята с производства. Заказывайте новую, более компактную модель: BMSS-150-4D конструкции 2024 года.

Все характеристики

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
4
Максимальная подача, м³/ч:
6,4
Мощность максимальная, кВт:
150
Максимальная отапливаемая площадь, м²:
1200
Магистральное присоединение:
G 1½″ (НР)
Подключения потребителей:
G 1″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
125/160
Вылет от стены, мм:
90-120

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:
155 x 1150 x 480
Объем упаковки, м³:
0.08556
Длина, мм:
1150
Ширина, мм:
480
Высота, мм:
155
Документация
BM-150-4D.21.dwg
BM-150-4D.21.stp
BM-150-4D.21_ТЛ.pdf
Скачать всю документацию
