Описание

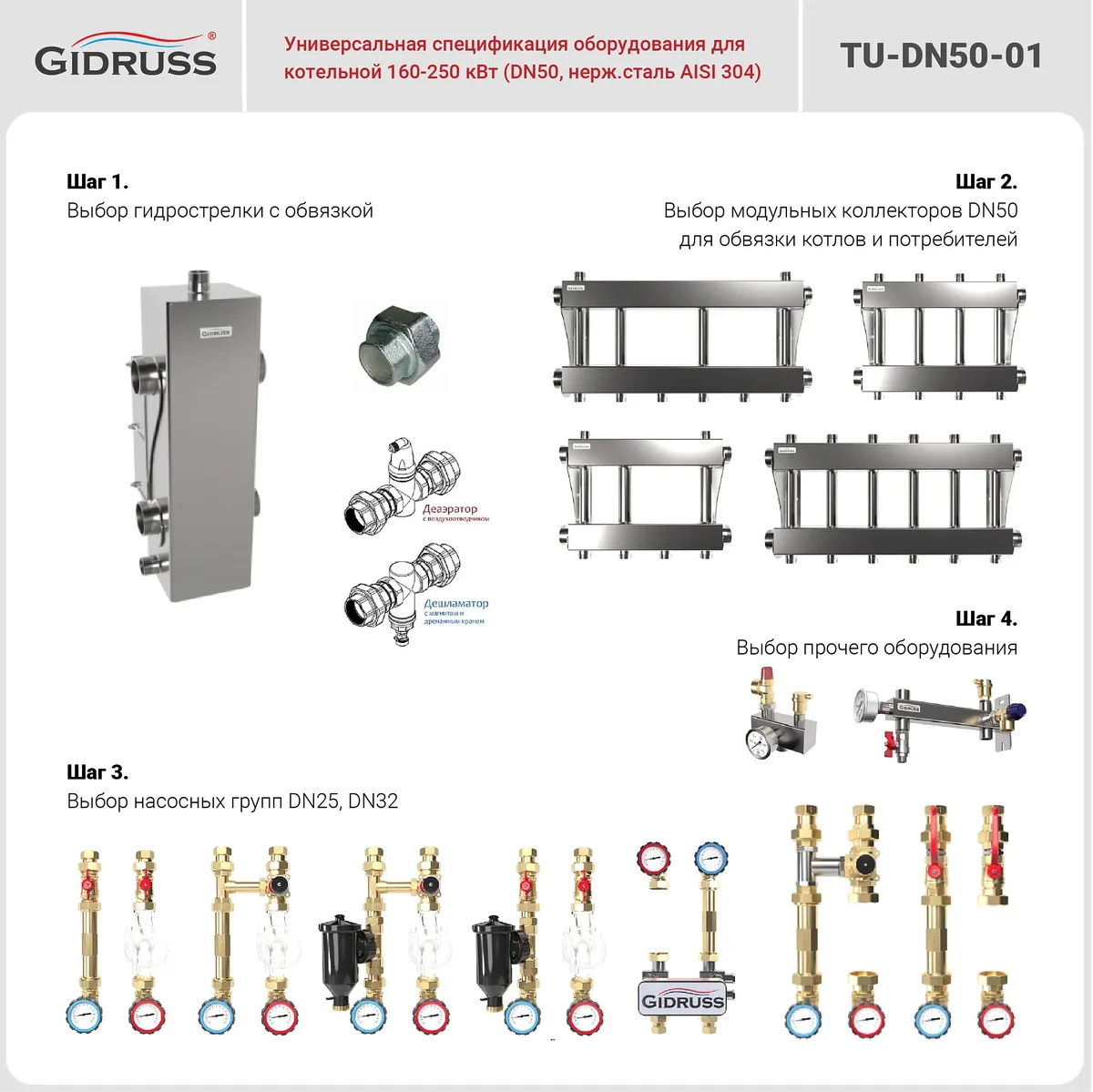

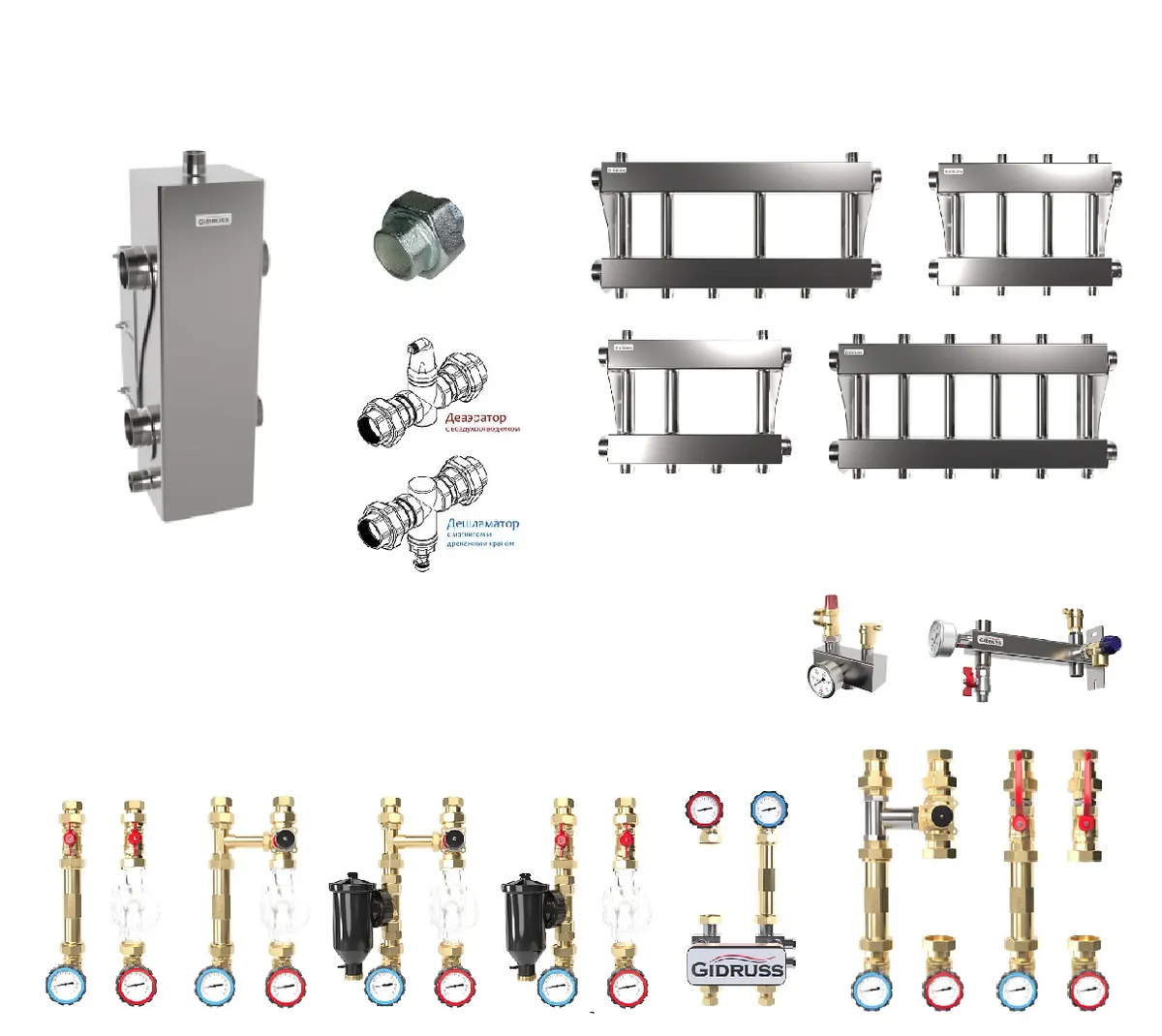

Составьте спецификацию оборудования котельной до 250 кВт, выбирая обвязку из нержавеющей стали и латуни со сроком службы жо 50 лет:

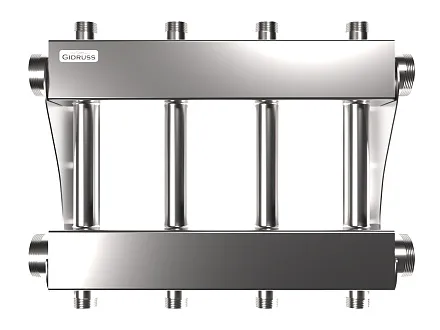

Котловой коллектор для объединения котлов.
Гидрострелку для корректной работы котлов и независимых отопительных контуров.
Распределительный коллектор с насосными группами для подведения и отдельного управления температурой отопительных контуров.
Группы безопасности Распределительный коллектор с насосными группами для подведения и отдельного управления температурой отопительных контуров.
Прочее оборудование котельной для избежания типовых ошибок монтажа.

Если у Вас ограниченный бюджет, но все трубопроводы с кислородным барьером (армирование стеклопластиком не считается кислородным барьером - только алюминиевый слой) - воспользуйтесь шаблоном спецификации на аналогичное оборудование из черной стали: TU-DN50-00

Все преимущества

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя

Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
Сепаратор из нержавейки никогда не "зарастет"!
Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Вопросы и ответы

Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.

Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.

Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

Зачем ставить гидравлический разделитель?

Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

Таблица выбора схемы отопления для частного дома
Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Принцип работы гидрострелки и для чего она нужна?

Краткий ответ:

Гидрострелка обеспечивает гидравлическое разделение потоков теплоносителя, благодаря чему циркуляционные насосы работают независимо друг от друга (именно поэтому её еще называют "гидравлический разделитель"), а так же удаляет воздух и механические примеси.

① Принцип работы гидрострелки изнутри.

Гидрострелка - это по сути соединительный участок вертикального трубопровода между подающей и обратной линей большого сечения (байпас) с четырьмя магистральными подключениями сбоку: два с одной стороны (верхняя - подающая, нижняя обратная линия котлового контура) и два с другой (верхняя - подающая, нижняя обратная линия контура потребителей), одно подключение сверху (как правило это полдюймовая муфта для воздухоотводчика) и одно снизу (та же полдюймовая муфта дренажного крана) для ручного удаления механических примесей (шлама).

Зачем такое большое сечение "байпаса"?

Увеличенное сечение гидрострелки необходимо для выполнения основных функций:

гидравлическое разделение для независимой работы циркуляционных насосов за счет низкого сопротивления, в том числе и поэтому гидрострелка должна стоять как можно ближе к циркуляционным насосам потребителей;
низкая вертикальная скорость теплоносителя 0.1-0.2 м/с для возможности всплытия пузырьков воздуха в верхнюю полость с последующим отведением через автоматический воздухоотводчик и осаждение механических примесей (шлама) в нижней полости с последующим сливом накопившегося шлама в ручную через открытие дренажного крана.

Пример конструкции самой популярно модели гидрострелки GIDRUSS DN25

② В чем идея соосности и встроенных перегородок?

Наличие встроенного нержавеющего сепаратора позволяет более эффективно очищать теплоноситаль от воздуха и шлама (см. результаты термогидлравлического моделировани ниже)
Соосная схема компоновки, как следствие предыдущего пункта существенно упрощает разметку и ускоряет монтаж экономя пространство котельной
Более подробные преимущества смотрите в карточке каждого товара ниже...

Что происходит внутри гидрострелки при нормальной работе?

Как работает гидротсрелка со встроенным сепаратором от GIDRUSS

Негативный пример эксплуатации системы отопления без гидравлического разделения

Предположим, что у Вас обычный дом с настенным газовым котлом и радиаторами отопления.
Для комфорта и экономии энергоресурсов на каждом радиаторе установлены термоголовки.
Встроенный в котел циркуляционный насос обычно выдает в ненагруженную систему 1.2-1.5 м³/ч.
Если система работает зимой, то все термоголовки открыты и все хорошо - циркуляция по котлу нормальная
В межсезонье, когда тепла нужно очень мало термоголовки могут закрыться снизив подачу вплоть до нуля, при этом теплообменник будет прогреваться не равномерно, что будет медленно его "убивать" (вспомните, что бывает с кастрюлей при постепенном иcпарении воды - она в местах перегрева начинает деформироваться и подгорать)
Эта же проблема коснется и ресурса циркуляционного насоса, так как он работает практически в полностью зажатую систему и может выйти из строя в самый неподходящий момент.

Экономия на установке гидрострелки — это риск, который неизбежно ведет к росту эксплуатационных расходов. Отказ от гидравлического разделителя на этапе монтажа оборачивается преждевременным износом котла, разбалансировкой системы и перерасходом топлива. Выбирая мнимую экономию сегодня, владелец рискует столкнуться с дорогостоящим ремонтом и необходимостью переделывать систему отопления завтра, что в разы превышает стоимость самого устройства.

Ярым противникам схем с гидрострелкой можно так же предложить рассмотреть и другие схемы отопления, упомянутые в вопросе: Как выбрать схему отопления? .

③ Как окончательно убедиться в целесообразности применения гидрострелки?

Для принятия взвешенного решения можно либо изучить статистику поломок настенных газовых котлов на периоде в 10-20 лет и сопоставить с принципиальными схемами обвязки. Если Вы не знаете где же взять эту статистику: обратитесь в местный основательный сервисный центр котлового оборудования, например в Челябинской области это можно сделать в компании: "РСТ-Теплотехника" +7 (3517) 00‒73‒43 у которых Есть подобная статистика с более чем 10 000 объектов, заодно можете заключить с ними договор на сервисное обслуживание котельной ;)
P.S.
Обращение к региональным сервисным центрам котлового оборудования:
Если Вы поддерживаете применение гидравлических разделителей для продления срока службы котлового оборудования и работаете на рынке более 10 лет: отправьте контакты на director@gidruss.ru для размещения подобной ссылки.

Огромный других схем отопления на все случаи жизни.

Схема отопления как правильно выбрать?

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Схема отопления для частного дома как правильно выбрать?

Прочие рекомендации по системам отопления

Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .

Дополнительная информация

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.

Дополнительная информация о расширительных баках

Как правильно подобрать насосную группу!
Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.

Какие проблемы может решить гидрострелка ?

Котел потребляет много газа.
Не равномерно греются радиаторы.
Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
Насос не продавливает систему отопления.
Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Гидрострелка: расчет и расшифровка обозначения от GIDRUSS

☝ Локальный расчет основных параметров гидрострелки и как из этого сформировалось обозначение GIDRUSS

Приведем примеры расчета гидрострелки Рассмотрим на примере самой популярной модели: GR-60-25.EPP

GR - линейка продукции "Гидравлические Разделители".
60 - максимальная мощность, рассчитанная при ΔT=20°С и скорости потока 1.5 м/с
25 - конфигурации подключения: резьбовые "20" - G ¾″; "25" - G1″ и т.д. или под пресс-фитинги: "22PF"; "28PF"; "35PF" - под запресовку трубы диаметром 22/28/35 мм соответственно.
EPP - наличие современной, энергоэффективной термоизоляции из EPP.

☝ Комплексный расчет гидрострелки

По идее, расчет гидрострелки необходимо выполнять в рамках особенностей конкретного объекта, а если у Вас нет на это времени - отправьте нам запрос на подбор гидрострелки и прочего оборудования котельной и профессиональные инженеры Gidruss помогут Вам!

Можно ли устанавливать гидрострелку GR горизонтально?

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!
