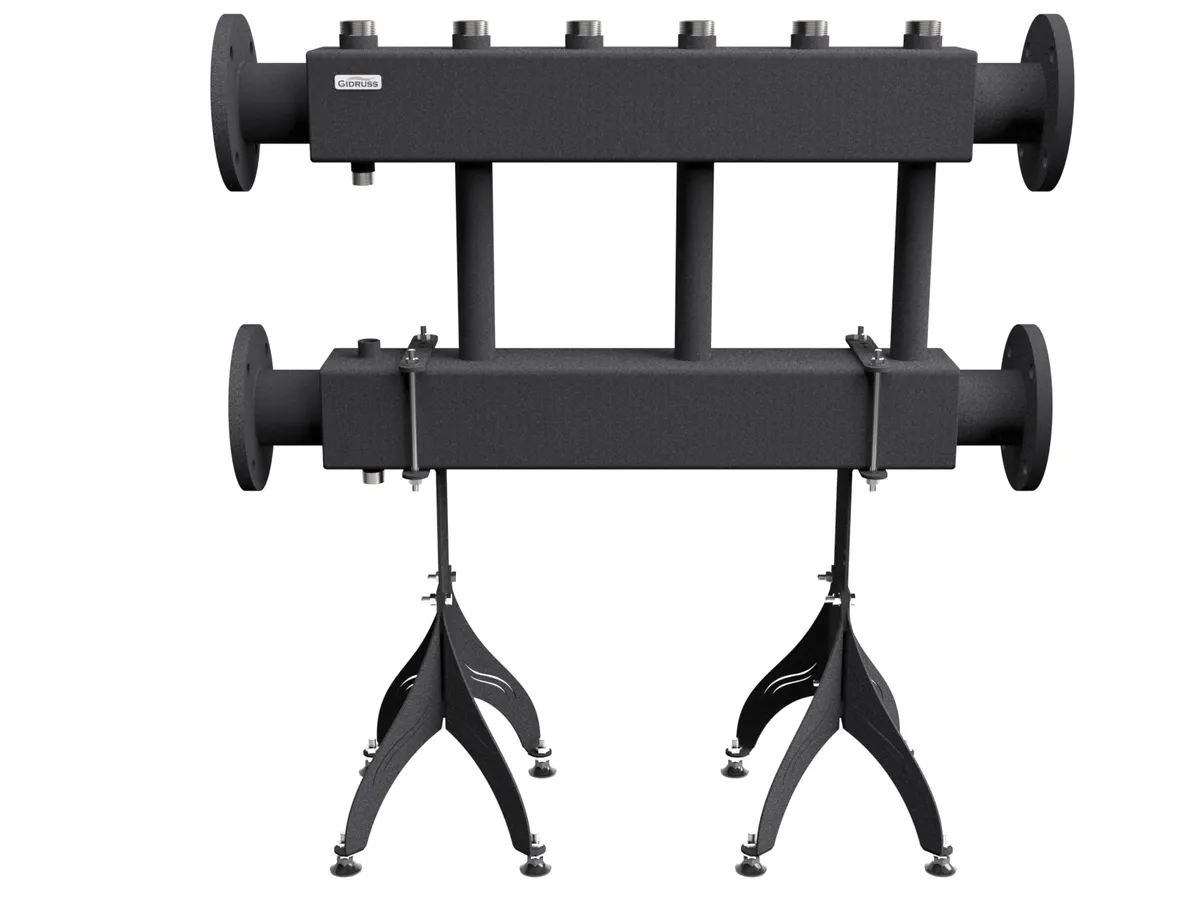

Name: Коллектор фланцевый на 3 контура G 1 1/4″ MK-600-3x32
Brand: GIDRUSS
SKU: 1P 06003 18
Price: 61900 RUB
Availability: InStock

MK-600-3x32

Модульный коллектор

до 600 кВт, 2 магистр. подкл. Фл.Ду80, 3 контура G 1¼″ вверх или вниз

Артикул:1P 06003 18

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Магистральное присоединение:

G 1¼″ (НР)

Мощность максимальная, кВт:

600

Максимальная подача, м³/ч:

25.7

Логистические параметры

Масса брутто, кг:

Размеры упаковки, (Д x Ш х В), мм:

240 x 1000 x 600

Объем упаковки, м³:

0.144

61 900 ₽ Розничная цена

В наличии город Челябинск:

7 шт

ОписаниеВсе характеристикиПреимуществаДокументацияГотовые объектыСхемы

Коллектор фланцевый Ду80 на 3 контура G 1 1/4 дюйма MK-600-3x32 предназначен для распределения теплоносителя в котельных или ИТП до 600 кВт.

Коллектор MK-600-3х32 является модульным, т.е. его можно соединить фланцами 1-80-10 (ГОСТ 12820-81) с другими модульными коллекторами серии MK-600 или гидрострелкой GR-600-80 .

Коллектор MK-600-3x32 можно использовать как каскадный для обвязки трех котлов до 100 кВт каждый с помощью прямых насосных групп NG-32 , получив систему до 300 кВт.

Если фланцевый коллектор MK-600-3x32 используется в качестве распределительного, то к нему можно подключить до трех потребителей с помощью прямых насосных групп NG-32 с постоянной температурой (радиаторы, регистры, теплообменники бойлера косвенного нагрева, вентиляции, бассейна и прочее), а с помощью смесительной насосной группы NG-32С с регулируемой температурой (теплые полы, радиаторы).

Для гидравлического разделения котловых контуров от системы в каскадных котельных и ИТП, а так же для защиты одного котла от холодной обратки используйте гидравлический разделитель GR-600-80 .

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

25.7

Мощность максимальная, кВт:

600

Максимальная отапливаемая площадь, м²:

5000

Магистральное присоединение:

Фланец Ду-80

Подключения потребителей:

G 1¼″ (НР)

Доп. присоединение:

G 1″ (НР)

Межосевое расстояние, мм:

125/350

Размеры упаковки, (Д x Ш х В), мм:

240 x 1000 x 600

Объем упаковки, м³:

0.144

Длина, мм:

1000

Ширина, мм:

600

Высота, мм:

240

3D-опоры с точной регулировкой положения коллектора до его монтажа

Презентабельные 3D-опоры с предварительной регулировкой положения до монтажа изделия

Точная регулировка вертикального положения и высоты коллектора без самого коллектора!
Коллектор устанавливается уже на полностью отрегулированный ложемент!
Презентабельный внешний вид.
Возможность дополнительного крепления к полу с момощью шпилек М10 и забиваемых резьбовых анкеров.

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

На изделиях Гидрусс используются универсальные фланцы по ГОСТ 33259-2015 (12820-80)

Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!

Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
Универсальная X-образная ориентация отверстий фланца.
Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!

Подробнее
