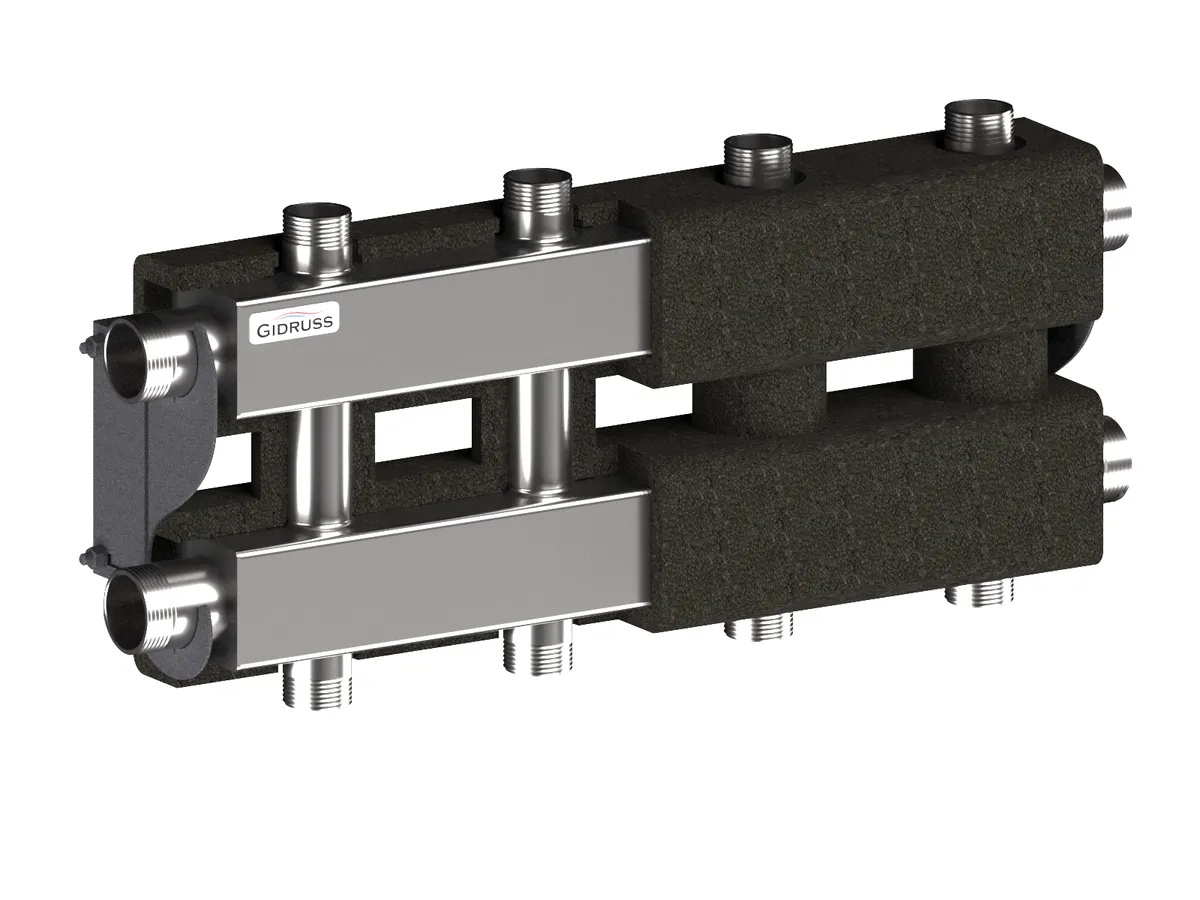

Name: MKSS-100-4DU.EPP - это нержавеющий коллектор отопления на 4 верт. контура dn25 + боковой dn32
Brand: GIDRUSS
SKU: MK 10A4T 20
Price: 43800 RUB
Availability: InStock

Артикул:MK 10A4T 20

MKSS-100-4DU.EPP

до 100 кВт, 2 магистрали G 1¼″, 2+2 контура G 1″, EPP-термоизоляция, 4D-кронштейны K.UMS

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Магистральное присоединение:

G 1¼″ (НР)

Мощность максимальная, кВт:

100

Максимальная подача, м³/ч:

4.3

Логистические параметры

Масса брутто, кг:

6.5

Размеры упаковки, (Д x Ш х В), мм:

690 x 270 x 90

Объем упаковки, м³:

0.01677

43 800 ₽ Розничная цена

В наличии город Челябинск:

18 шт

Продукция из этой же серии

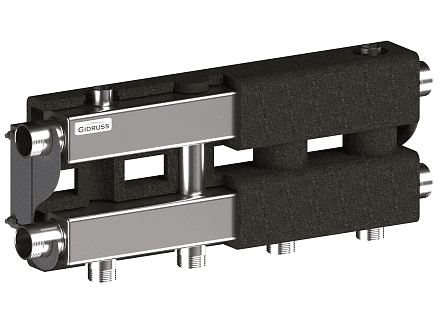

MKSS-100-2.EPP (до 100 кВт, 2 магистрали G 1¼″, 2 контура G 1″, EPP-термоизоляция, 4D-кронштейны K.UMS)

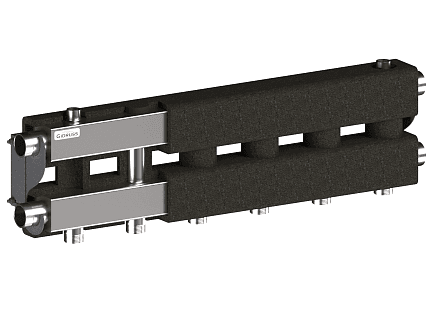

MKSS-100-3.EPP (до 100 кВт, 2 магистрали G 1¼″, 3 контура G 1″, EPP-термоизоляция, 4D-кронштейны K.UMS)

Описание

Используется в системе отопления для распределения теплоносителя на четыре контура DN25 подключенных вертикально (2 сверху и 2 снизу) и дополнительным контуром повышенной мощности DN32, подключенным сбоку.
⚠ Благодаря применению нержавеющей стали AISI 304 и идеальному качеству изготовления гарантия составляет 12 лет!
♻ Безопасность и энергоэффективность коллектора обеспечивается современной EPP-термоизоляцией.

🔌 Как подключить коллектор к системе отопления?

Подключение котла может осуществляться как справа так и слева через экономичное подключение G 1″.
Для подключения потребителей используйте насосные группы DN25 от Gidruss .
Если Ваш котел не имеет встроенного насоса и он не требователен к минимальному расходу теплоносителя, то данный коллектор можно подключить напрямую к котлу и тогда циркуляция теплоносителя в котле будет производиться насосами контуров. Только позаботьтесь о том, чтобы хотя бы один из насосов никогда не отключался иначе котел будет регулярно перегреваться и выйдет из строя.
Если магистрального присоединения G 1¼″ недостаточно, например подача больше 5 м³/ч или мощность выше 100 кВт - см. MKSS-150-4DUx25 .
Если магистральный диаметр dn32 слишком велик, т.е. подача менее 2.6 м³/ч или мощность менее 60 кВт - см. MKSS-60-5DU.EPP .
Если планируется сборка системы отопления с гидрострелкой - см. коллектор с гидрострелкой BMSS-80-5DU.EPP либо гидрострелку GRSS-80-32.EPP .

Все характеристики

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Максимальная подача, м³/ч:

4.3

Мощность максимальная, кВт:

100

Максимальная отапливаемая площадь, м²:

800

Магистральное присоединение:

G 1¼″ (НР)

Подключения потребителей:

G 1″ (НР)

Межосевое расстояние, мм:

125

Вылет от стены, мм:

75-105

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

90 x 690 x 270

Объем упаковки, м³:

0.01677

Длина, мм:

690

Ширина, мм:

270

Высота, мм:

Преимущества продукции Гидрусс

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Подробнее

Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов

Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
Поддержание в котельной комфортной температуры для обслуживания системы.
Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

Конструктивные преимущества GIDRUSS BM/MK-..-DU: Как поменять подачу с обраткой?

Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси

Подробнее

Любое пространственное положение сэкономит место в котельной!

Изделия GIDRUSS абсолютно симметричны и соосны,
Котел можно располагать слева и справа
Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").

Подробнее

Документация

MKSS-100-4DU.EPP.stp

3D MKSS-100-4DU.EPP.dwg

2D MKSS-100-4DU.EPP.dwg

MKSS-100-4DU.EPP.20_ТЛ.pdf

Скачать всю документацию

Совместимые комплекты

Комплект обвязки нержавеющего коллектора отопления DN32 на 4 вертикальных контура DN25 - TU-DN32-MK-02

Выбрать комплект

Спецификация: [9]

186 780 ₽

Универсальные спецификации

TU-DN25-MK-00 - Конструктор спецификации обвязки коллектора отопления DN25 до 60 кВт DN25 с латунными насосными группами

Перейти в конфигуратор комплекта

Спецификация: [23]

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?

Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:
