Артикул:MK 10A2T 20

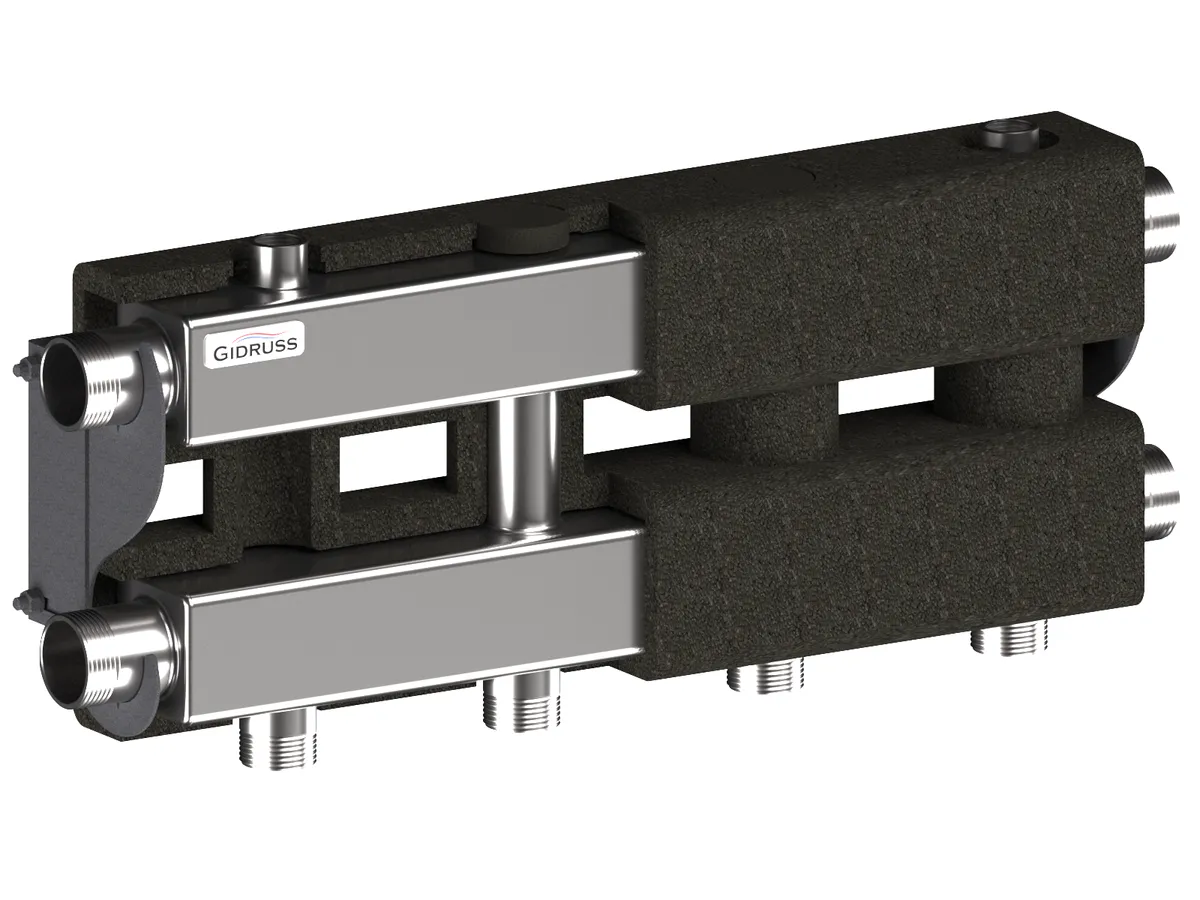

MKSS-100-2.EPP
до 100 кВт, 2 магистрали G 1¼″, 2 контура G 1″, EPP-термоизоляция, 4D-кронштейны K.UMSОсновные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
2
Магистральное присоединение:G 1¼″ (НР)
Мощность максимальная, кВт:
100
Максимальная подача, м³/ч:
4.3
Логистические параметры
Масса брутто, кг:6.1
Размеры упаковки, (Д x Ш х В), мм:690 x 270 x 90
Объем упаковки, м³:0.01677
43 800 ₽ Розничная цена
В наличии город Челябинск:
14 шт
Продукция из этой же серии
Описание
Используется в системе отопления для распределения теплоносителя на два контура DN25 подключенных вертикально и дополнительным контуром повышенной мощности DN32, подключенным сбоку.
⚠ Благодаря применению нержавеющей стали AISI 304 и идеальному качеству изготовления гарантия составляет 12 лет!
♻ Безопасность и энергоэффективность коллектора обеспечивается современной EPP-термоизоляцией.
🔌 Как подключить коллектор к системе отопления?
- Подключение котла может осуществляться как справа так и слева через экономичное подключение G 1″.
- Для подключения потребителей используйте насосные группы DN25 от Gidruss .
- Если Ваш котел не имеет встроенного насоса и он не требователен к минимальному расходу теплоносителя, то данный коллектор можно подключить напрямую к котлу и тогда циркуляция теплоносителя в котле будет производиться насосами контуров. Только позаботьтесь о том, чтобы хотя бы один из насосов никогда не отключался иначе котел будет регулярно перегреваться и выйдет из строя.

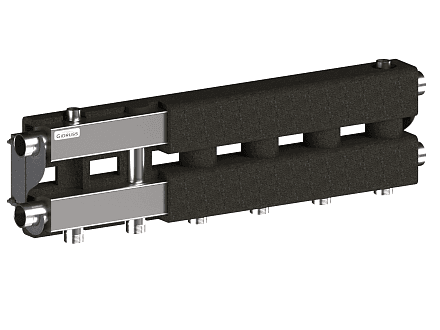

- Если Вам нужно три контура подвести с одной стороны - см. MKSS-100-3.EPP .
- Если магистрального присоединения G 1¼″ недостаточно, например подача больше 5 м³/ч или мощность выше 100 кВт - см. MKSS-150-2x25 .
- Если магистральный диаметр dn32 слишком велик, т.е. подача менее 2.6 м³/ч или мощность менее 60 кВт - см. MKSS-60-3D.EPP .
- Если планируется сборка системы отопления с гидрострелкой - см. коллектор с гидрострелкой BMSS-80-3D.EPP либо гидрострелку GRSS-80-32.EPP .
- Не упустите возможность в тех же габаритах и за те же деньги получить пять контуров вместо трех, заказав: MKSS-100-4DU.EPP .
Все характеристики
Основные характеристики
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
2
Максимальная подача, м³/ч:
4.3
Мощность максимальная, кВт:
100
Максимальная отапливаемая площадь, м²:
800
Магистральное присоединение:
G 1¼″ (НР)
Подключения потребителей:
G 1″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
75-105
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
90 x 690 x 270
Объем упаковки, м³:
0.01677
Длина, мм:
690
Ширина, мм:
270
Высота, мм:
90
Преимущества продукции Гидрусс

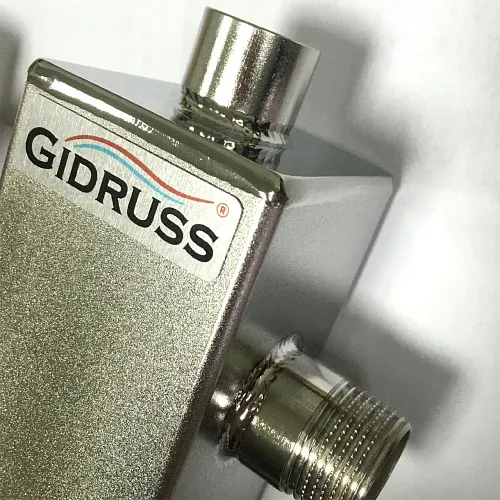

Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее

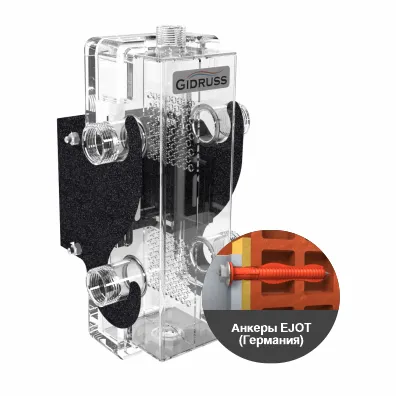

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.

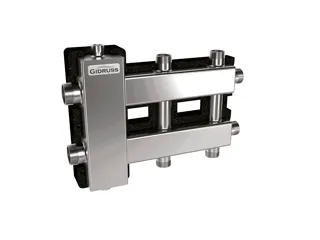

Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
- Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
- Поддержание в котельной комфортной температуры для обслуживания системы.
- Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!

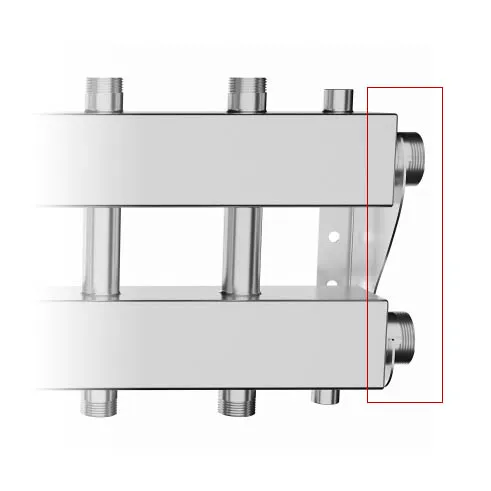

Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

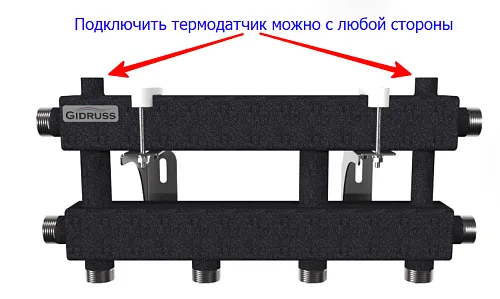

Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Любое пространственное положение сэкономит место в котельной!
- Изделия GIDRUSS абсолютно симметричны и соосны,
- Котел можно располагать слева и справа
- Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Документация
Скачать всю документацию
Универсальные спецификации

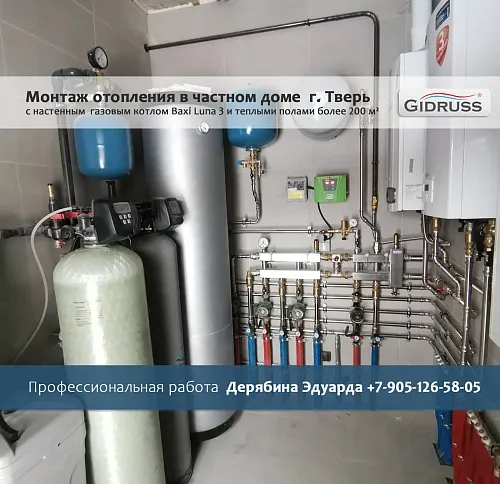

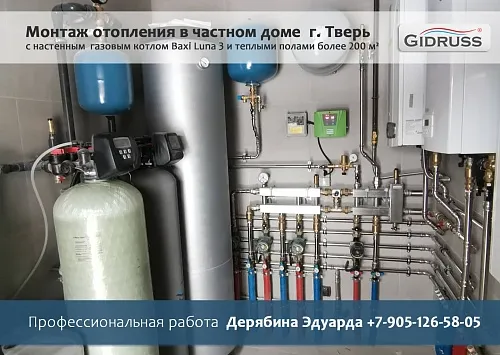

Готовые объекты
1
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Можно ли разворачивать исполнения BM..-..-..D контурами вверх?
Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:
Перейти на вопрос ☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!
Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.
