Артикул:MK 60A1T 20

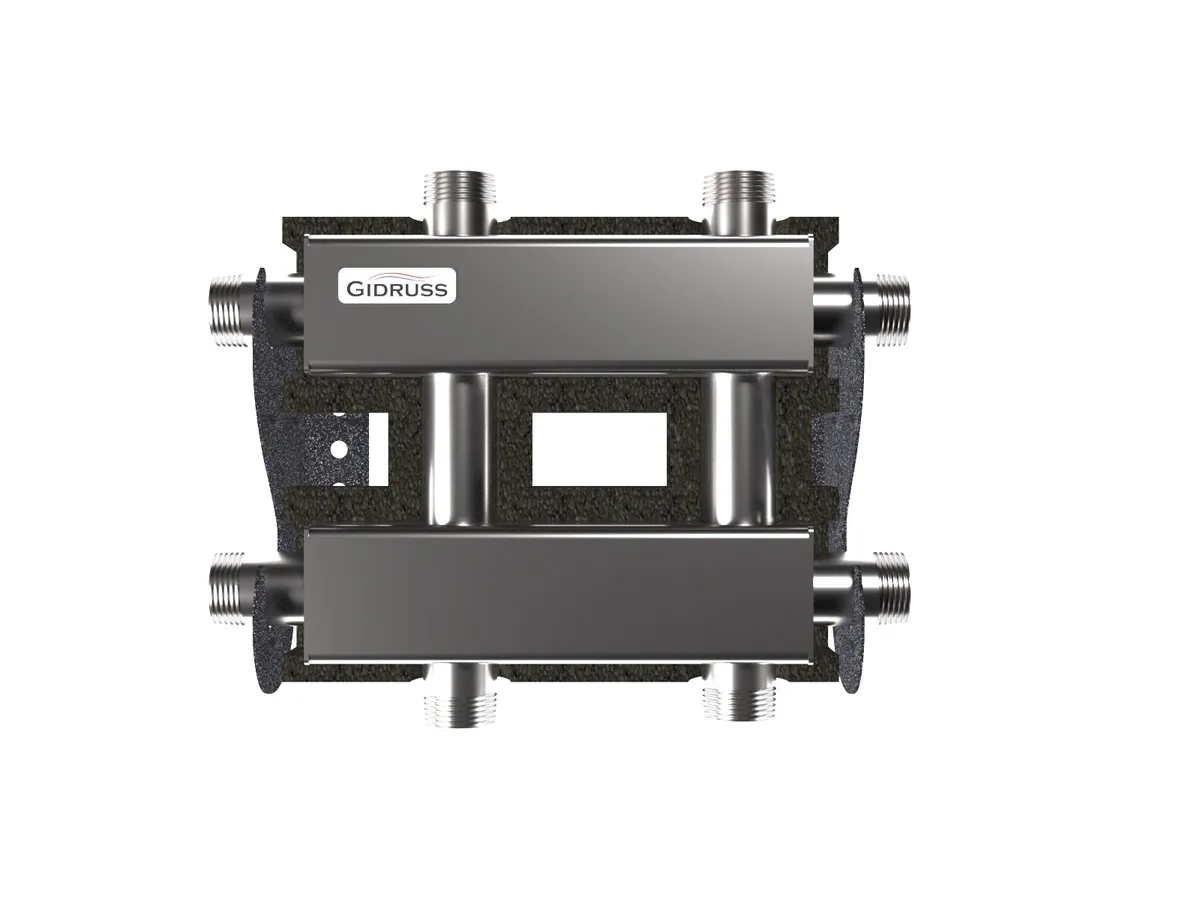

MKSS-60-3DU.EPP
до 60 кВт, магистраль G 1″, 3 контура G 1″ EPP термоизоляция, 4D-кронштейны K.UMSОсновные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
3
Магистральное присоединение:G 1″ (НР)
Мощность максимальная, кВт:
60
Мощность минимальная, кВт:
20
Максимальная подача, м³/ч:
2.6
Логистические параметры
Масса брутто, кг:4
Размеры упаковки, (Д x Ш х В), мм:450 x 270 x 90
Объем упаковки, м³:0.01094
26 400 ₽ Розничная цена
В наличии у производителя:
13 шт
Продукция из этой же серии
Описание
Энергоэффективный нержавеющий коллектор отопления на 3 контура DN25 в конфигурации 2+1 предназначен для подключения к настенному котлу радиаторов и теплого пола с размещением удобного гидроузла в котельной частного дома или в ИТП. Так же с помощью данного коллектора можно удобно трассировать магистраль dn25 одного контура, например с горизонтального участка магистрали распределить отопление на первый и второй этаж.
☝ Рекомендации по применению:
- Если есть сомнения в том, что сечения DN25 будет не достаточно (например если у Вас напольный котел) - заказывайте MKSS-100-2.EPP (вход DN32, два потребителя DN25 и один DN32).
- Если у Вас котел мощностью 24 кВт и меньше, а площадь дома менее 150 м² - заказывайте MKSS-40-3DU (DN20) и экономьте на фитингах, трубах и запорной арматуре, так как типоразмер DN20 выйдет в общей сумме значительно дешевле!
- Если два контура нужно установить вертикально, а один сбоку - заказывайте MKSS-60-3D.EPP (конфигурация 2+1).
- Если все три потребителя удобней подвести снизу - заказывайте MKSS-60-4D.EPP (конфигурация 4+1).
- Если хотите получить универсальное решение для возможности подключения в будущем дополнительных потребителей - заказывайте MKSS-60-5DU.EPP (конфигурация 2+2+1).
- Если производительность встроенного в котел насоса менее 1.5 м³/ч, а площадь Вашего дома больше 150 м² тогда вместо модульного коллектора заказывайте: коллектор с гидрострелкой BMSS-60-3DU.EPP или заказывайте дополнительно гидрострелку GRSS-60-25.EPP (DN25).
- Если в системе нет полимерных труб без кислородного барьера и Вас устраивает снижение гарантии с 12 до 7 лет и срока эксплуатации с 50 до 20 лет - заказывайте более бюджетный стальной аналог MK-60-3DU.EPP.
🔌 Как правильно установить и подключить коллектор к системе отопления ?
- Коллектор можно устанавливать в любом положении, но для снижения вероятности завоздушивания коллекторные балки желательно располагать горизонтально.
- Котел можно подключить в любой свободный контур с любой стороны, подающая линия может располагаться как сверху так и снизу.
- Для удобного подключения и эксплуатации потребителей используйте насосные группы dn25.
Все характеристики
Основные характеристики
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
3
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Мощность минимальная, кВт:
20
Максимальная отапливаемая площадь, м²:
500
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
75-105
Логистические параметры
Размеры упаковки, (Д x Ш х В), мм:
450 x 270 x 90
Объем упаковки, м³:
0.01094
Длина, мм:
450
Ширина, мм:
270
Высота, мм:
90
Преимущества продукции Gidruss
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
- Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
- Поддержание в котельной комфортной температуры для обслуживания системы.
- Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура .
У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси
Подробнее
Любое пространственное положение сэкономит место в котельной!
- Изделия GIDRUSS абсолютно симметричны и соосны,
- Котел можно располагать слева и справа
- Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Документация
Скачать всю документацию
Универсальные спецификации

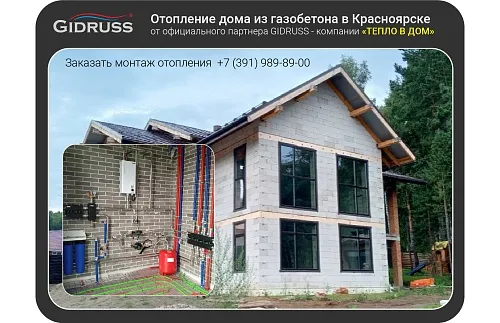

Готовые объекты
1
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?
Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:
Перейти на вопрос ☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!
Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.
