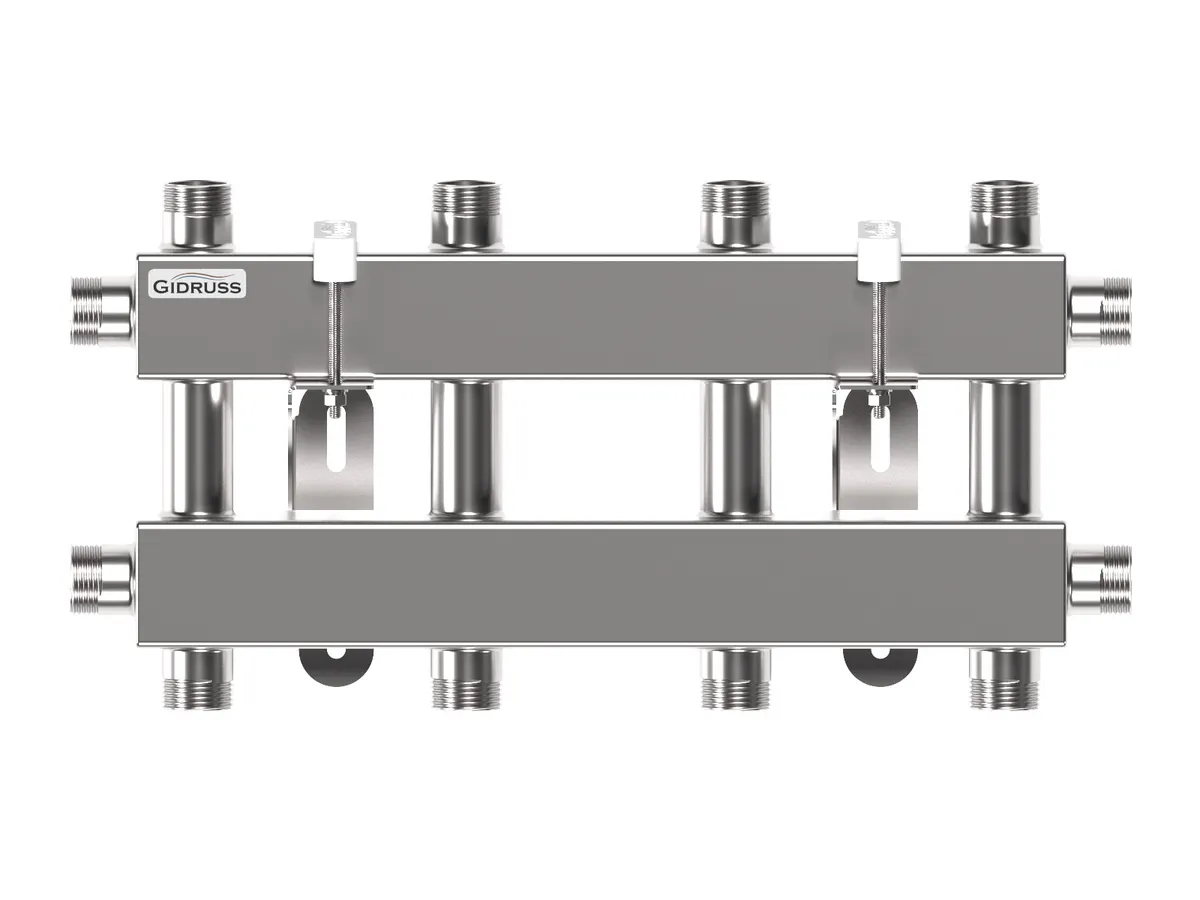

MKSS-60-5DU

до 60 кВт, магистраль G 1″, 5 контуров G 1″ звездочкой, кронштейны K.UF
Артикул:1L 00603 17

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
5
Магистральное присоединение:
G 1″ (НР)
Мощность максимальная, кВт:
60
Максимальная подача, м³/ч:
2.6
Усовершенствованная модель - MKSS-60-5DU (до 60 кВт, магистраль G 1″, 5 контуров G 1″ из них 4 вертикальных, кронштейны K.UF)
Продукция из этой же серии
K.UMSSS.DN25-125 нерж.
TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)
TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)
Универсальный монтажный комплект K.UMSSS.DN32-125 (нержавеющая сталь)
NG-25 (1″, 125 мм, прямая группа)
MN-25 (1″, KVs 10)
NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)
Группа безопасности BSGSS-25.01
DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
Группа безопасности бойлера BSGKSS-20
Описание

Модульный коллектор MKSS-60-5DU предназначен для распределения теплоносителя по контурам или его сбора в каскад для вывода на гидравлический разделитель, где подающая и обратная линия каждого контура расположены параллельно друг с другом на расстоянии 125 мм. Присодениенительный размер контуров G 1″.

Все характеристики

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
5
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Максимальная отапливаемая площадь, м²:
500
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
75-95
Масса брутто, кг:
1,1
Длина, мм:
520
Документация
MKSS-60-5DU.17.dwg
MK[SS]-60-5DU.17.SAT
MK[SS]-60-5DU.17.STEP
MKSS-60-5DU.17 (3D).dwg
MK-60-5DU.17_ТЛ.pdf
Скачать всю документацию
