Артикул:NG 32010 20

NG-32C

1¼″, поворотный смеситель ESBE VRG 131 KVs 16

Основные характеристики

Материал исполнения:

Конструкционная сталь

Магистральное присоединение:

G 1¼″ (НР)

Мощность максимальная, кВт:

100 (при ΔT=20°С)

Максимальная подача, м³/ч:

4.3

Снято с производства

Продукция из этой же серии

TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)

Гидрострелка на 3 контура вертикальная: купить в Саратове по распродаже

TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)

NG-25 (1″, 125 мм, прямая группа)

MN-25 (1″, KVs 10)

NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)

Группа безопасности BSGSS-25.01

DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)

DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)

DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)

Описание

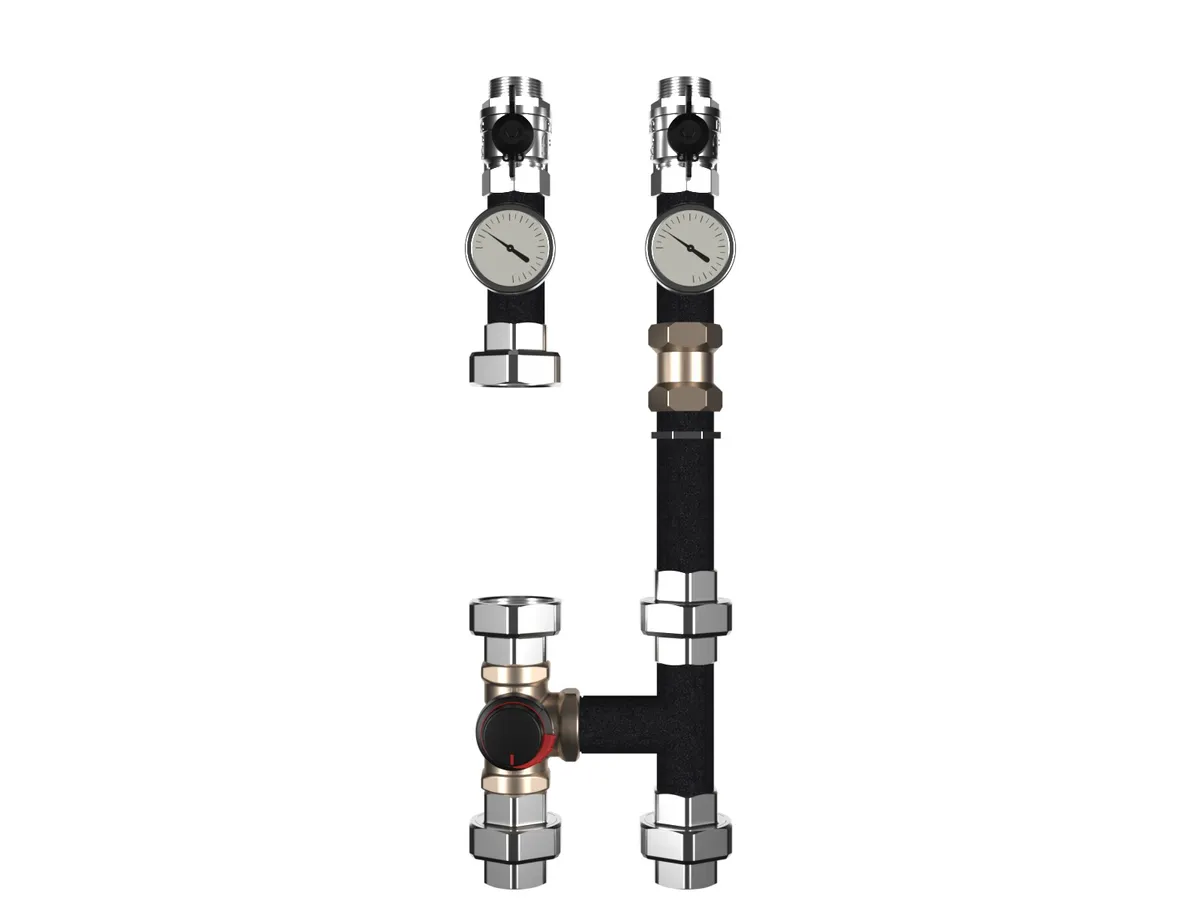

Насосная группа NG-32C с ротационным смесителем ESBE VRG 131 предназначена для обвязки контура потребителя с регулируемой температурой (теплые полы, радиаторы).

Насосная группа может быть установлена на следующие изделия:

На основные подключения гидравлического разделителя GR-100-32
На боковой контур любого модульного коллектора из серии MK-100
На потребители модульного коллектора MK-150-2x32
На потребители модульного коллектора MK-250-2x32
На потребители модульного коллектора MK-250-3x32
На потребители модульного коллектора MK-400-3x32
На потребители модульного коллектора MK-600-3x32
На потребители модульного коллектора MK-600-5x32

Все характеристики

Основные характеристики

Материал исполнения:

Конструкционная сталь

Максимальная подача, м³/ч:

4.3

Мощность максимальная, кВт:

100 (при ΔT=20°С)

Максимальная отапливаемая площадь, м²:

800

Магистральное присоединение:

G 1¼″ (НР)

Подключения потребителей:

G 1¼″ (НР)

ТХ: KVs, м³/ч:

16

Межосевое расстояние, мм:

125

Масса брутто, кг:

0,5

Длина, мм:

655

Документация

NG-32C.20_ТЛ.pdf

3D NG-32C.20.dwg

2D NG-32C.20.dwg

Скачать всю документацию
