Главная Каталог продукции (BIM, CAD)NG-50C
Артикул:NG 50010 05

NG-50C

2″, поворотный смеситель ESBE VRG131 KVs 40

Основные характеристики

Материал исполнения:
Конструкционная сталь
Магистральное присоединение:
G 2″ (НР)
Мощность максимальная, кВт:
250
Максимальная подача, м³/ч:
10.7
Снято с производства
Усовершенствованная модель - NG-50C (2″, поворотный смеситель KVs 40)
Продукция из этой же серии
K.UMSSS.DN25-125 нерж.
TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)
Гидрострелка на 3 контура вертикальная: купить в Саратове по распродаже
TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)
Универсальный монтажный комплект K.UMSSS.DN32-125 (нержавеющая сталь)
NG-25 (1″, 125 мм, прямая группа)
MN-25 (1″, KVs 10)
NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)
Группа безопасности BSGSS-25.01
DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
Описание

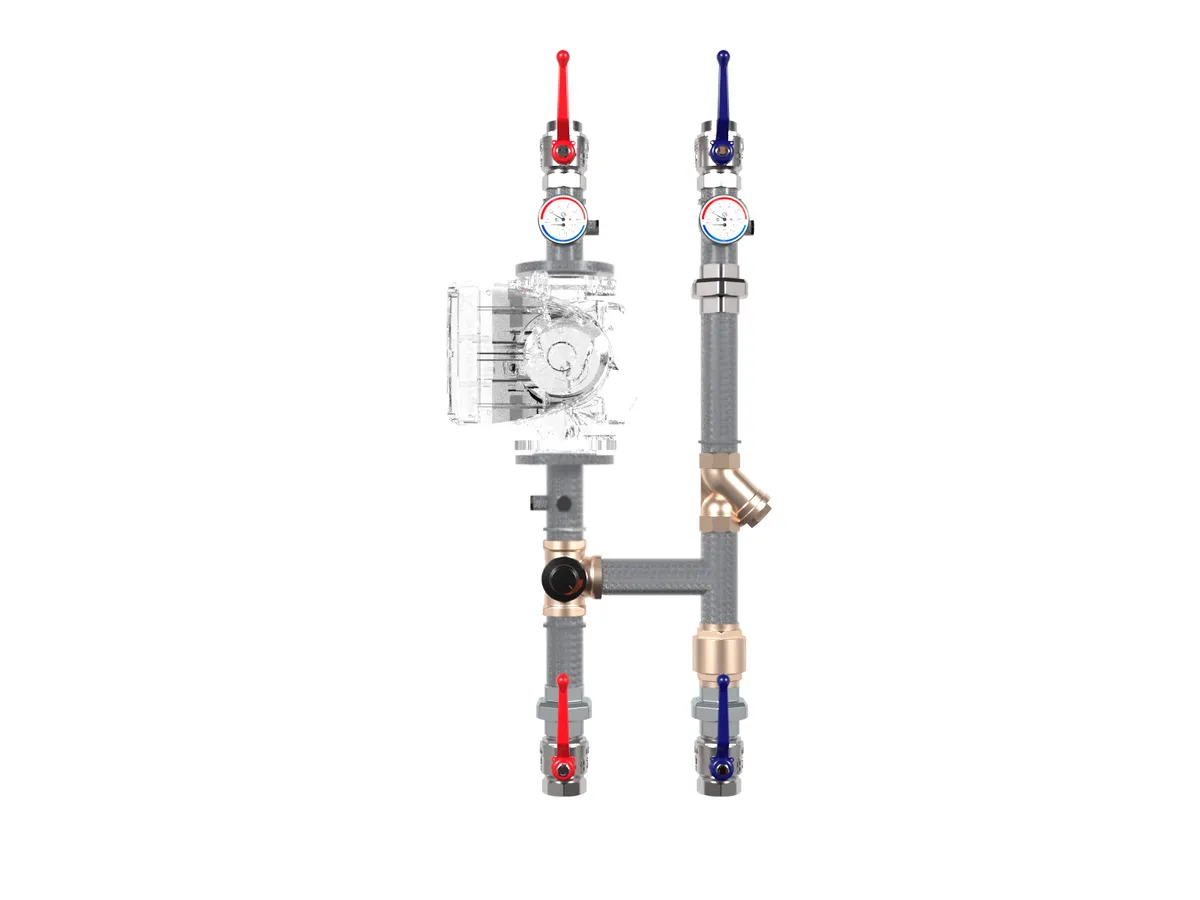

Насосная группа из нержавеющей стали NG-50C с ротационным смесителем ESBE VRG 131 предназначена для обвязки контура потребителя с регулируемой температурой (теплые полы, радиаторы).

Насосная группа может быть установлена на следующие изделия:

  1. На основные подключения гидравлического разделителя GR-250-50
  2. На боковой контур любого модульного коллектора из серии MK-250
  3. На потребители модульного коллектора MK-400-2x50
  4. На потребители модульного коллектора MK-600-2x50
  5. На потребители модульного коллектора MK-600-3x50
  6. На потребители модульного коллектора MK-1000-2x50
  7. На потребители модульного коллектора MK-1000-3x50
  8. На потребители модульного коллектора MK-2000-3x50
  9. На потребители модульного коллектора MK-2000-4x50
Все характеристики

Основные характеристики

Материал исполнения:
Конструкционная сталь
Максимальная подача, м³/ч:
10.7
Мощность максимальная, кВт:
250
Максимальная отапливаемая площадь, м²:
2000
Магистральное присоединение:
G 2″ (НР)
Подключения потребителей:
G 2″ (НР)
ТХ: KVs, м³/ч:
40
Межосевое расстояние, мм:
250
Документация
NG-50C.05_ТЛ.pdf
NG-50C.05.stp
3D NG-50C.50.dwg
2D NG-50C.05.dwg
Скачать всю документацию
