TU-DN20-BM-00 - Конструктор спецификации оборудования котельной на базе BMSS-40 + NGSS-20 (без насосов)

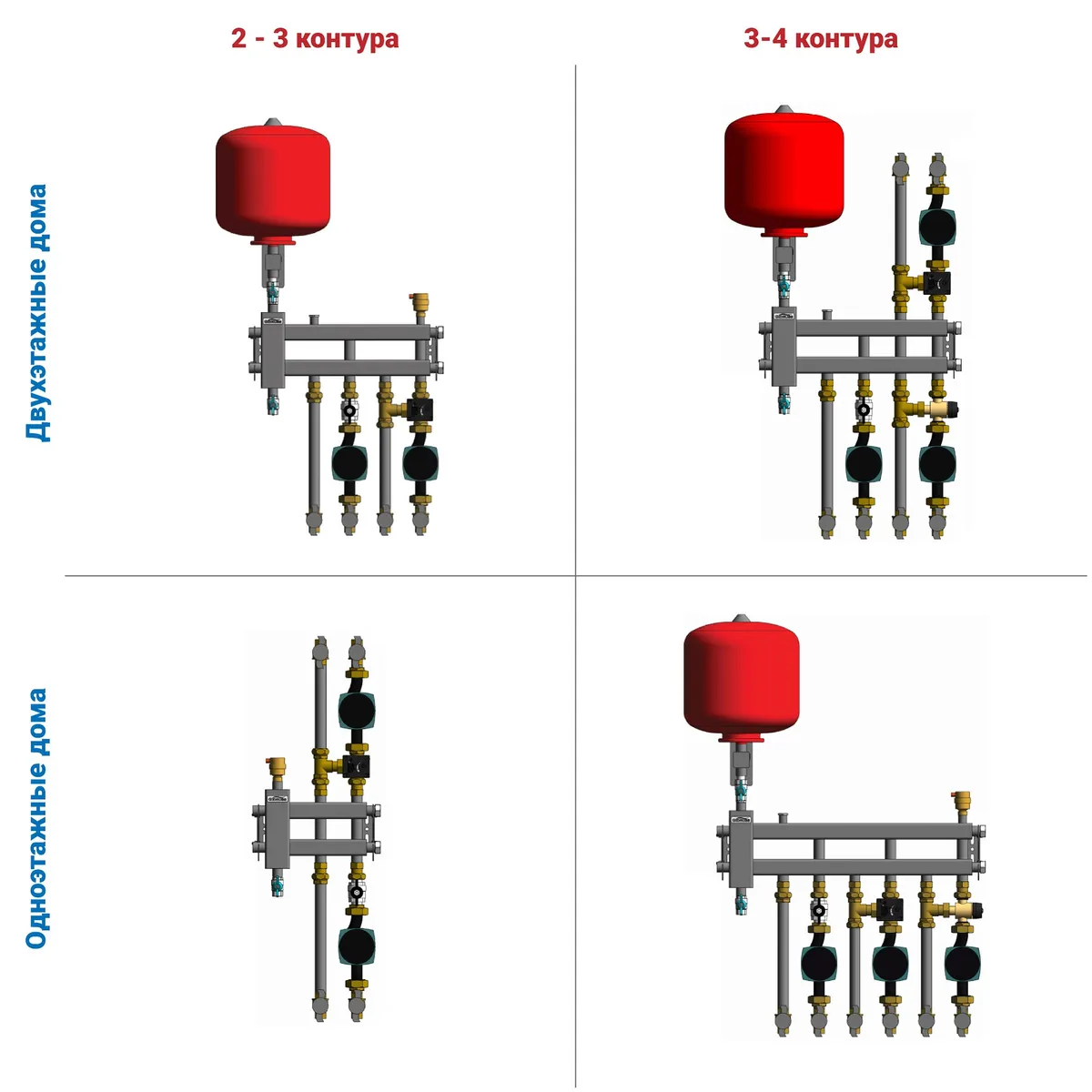

Семейство узлов для обвязки настенных котлов до 40 кВт

TU-DN20-BM-00 - Конструктор спецификации оборудования котельной на базе BMSS-40 + NGSS-20 (без насосов)

Конструкторы спецификаций

Основные характеристики

Количество котлов:

1 настенный

Количество потребителей:

2-4

Мощность:

до 40 кВт

Описание

Как составить спецификацию под Ваш объект? Выбирайте модель балансировочного коллектора из серии BMSS-40 . Выбирайте модели насосных групп серии NGSS-20 Закажите нужное кол-во сервоприводов для насосных групп NG-20C которые будут управляться автоматикой

307,674 ₽

Согласно конфигуратору

В корзину

✔	№	Наименование	Цена, ₽ Сумма, ₽
1	1	BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика) Артикул:BM 40A20 20 Логистические параметры	27 400 27 400
2	2	BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика) Артикул:BM 40A40 20 Логистические параметры	35 600 35 600
3	3	BMSS-40-4DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика) Артикул:BM 40A30 20 Логистические параметры	29 400 29 400
4	4	BMSS-40-3DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика) Артикул:BM 40A10 20 Логистические параметры	22 400 22 400
5	5	NGSS-20 (нерж., ¾″, 90 мм, прямая группа) Артикул:NG 20A00 22 Логистические параметры	18 200 18 200

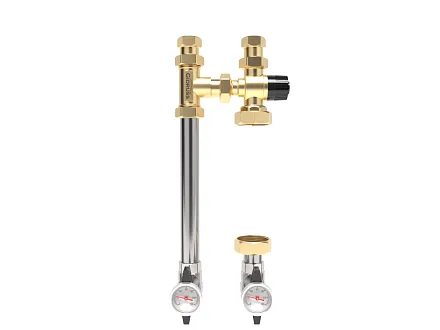

6	6	NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель KVs 2.5, 20-43°С) Артикул:NG 20A30 22	28 400 28 400
7	7	NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель KVs 2.5, 35-60°С) Артикул:NG 20A20 22	28 400 28 400
8	8	NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель Wester KVs 6.3) Артикул:NG 20A50 23 Логистические параметры	33 600 33 600
9	9	Консоль для расширительного бака BKSS-25.BASIS (нержавеющая сталь AISI 304, объем бака 8-25 л) Артикул:BK 2500B 24 Логистические параметры	8 100 8 100
10	10	Консоль для расширительного бака с группой безопасности BKSS-35.BASIS (нержавеющая сталь AISI 304, объем бака 8-35 л) Артикул:BK 3500B 24 Логистические параметры	10 800 10 800
11	11	Сервопривод трехходового клапана трехточечный Wester WA-001 (S11 3P) Артикул:WA-001 Логистические параметры	13 490 13 490
12	12	Циркуляционный насос Shinhoo BASIC S 25-6 Артикул:71211002	8 290 8 290
13	13	Циркуляционный насос Shinhoo BASIC S 25-4 Артикул: 71211001	7 890 7 890
14	14	Циркуляционный насос Shinhoo MASTER S 25-6 Артикул:71111003	17 490 17 490
15	15	Циркуляционный насос Shinhoo MASTER S 25-4 Артикул:71111002	16 990 16 990
16	16	Автоматический воздухоотводчик Rp 1/2'' с обратным клапаном	990 990
17	17	Кран шаровый латунный 1/2 НР-ВР никелированный (артикул 0107166) Артикул:0107166	234 234
Итого: 17 поз. на сумму: 307,674 ₽

Характеристики комплекта

Количество котлов:

1 настенный

Количество потребителей:

2-4

Мощность:

до 40 кВт

Применение в схемах

Схема отопления двухэтажного дома газовым настенным одноконтурным котлом

Схема отопления двухэтажного дома газовым котлом настенным одноконтурным (пример готовой котельной)

Совместимые узлы для подробного изучения функционала

Выбирайте нужный Вам комплект оборудования

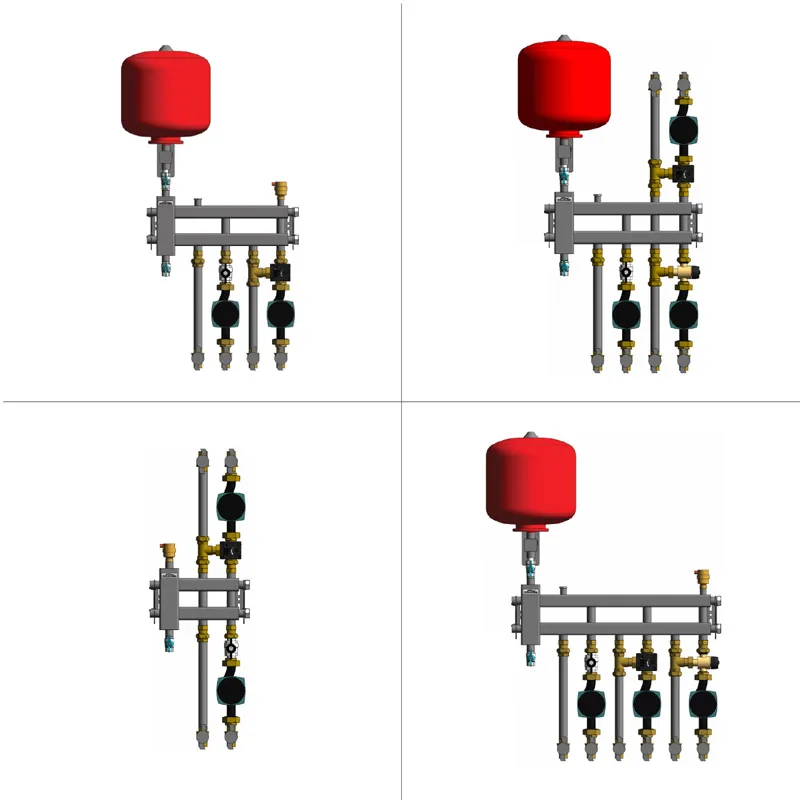

TU-DN20-BM - Семейство типовых узлов для обвязки настенного котла до 40 КВт на 2/3/4 контура 3/4″

Описание

Как составить спецификацию под Ваш объект?

Выбирайте модель балансировочного коллектора из серии BMSS-40 .
Выбирайте модели насосных групп серии NGSS-20
Закажите нужное кол-во сервоприводов для насосных групп NG-20C которые будут управляться автоматикой

Все преимущества

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Подробнее

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Подробнее

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Подробнее

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Подробнее
