Узел можно разместить рядом с боковым подключением котловых патрубков или горизонтально под ним с верхним подключением котла с подводкой потребителей с разных сторон.

Комплект обвязки электрокотла без насоса на 2 - 3 контура 3/4 до 30 кВт TU-DN20-MK3DU-01

TU-DN20-MK3DU-01 - Комплект обвязки электрокотла без насоса на 2 - 3 контура

Основные характеристики

Количество котлов:

Количество потребителей:

2-3

Мощность:

до 30 кВт

Краткое описание

Предназначен для подключения 2-3 потребителей к электрокотлу без насоса. ☝ Узел можно разместить рядом с боковым подключением котловых патрубков или горизонтально под ним с верхним подключением котла с подводкой потребителей с разных сторон.

151,27 ₽

Согласно конфигуратору

В корзину

✔	№	Наименование	Артикул	Кол-во, шт.
Модульные коллекторы

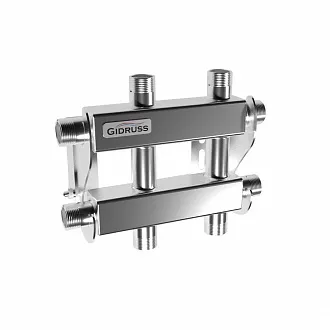

	1	MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой)	MK 40A10 20	Логистические параметры	15 200 15 200
Насосные группы
	2	NG-20 (прямая, латунная, без насоса, вх. DN20, вых. DN25, 90 мм, ремонтопригодная сборка на EPDM-прокладках)	NG 20000 26		16 900 16 900
	3	NG-20C (латунь, ¾″, 90 мм, трехходовый поворотный смеситель Wester KVs 6.3)	NG 20050 26		27 900 27 900
	4	NG-20CTS-20-43 (латунь, ¾″, 90 мм, термостатический смеситель 20-43°С, KVs 2.5)	NG 20040 26		21 900 21 900
	5	NG-20CTS-35-60 (латунь, ¾″, 90 мм, термостатический смеситель 35-60°С, KVs 2.5)	NG 20020 26		21 900 21 900
Дружественные бренды
	6	Сервопривод трехходового клапана трехточечный Wester WA-001 (S11 3P)	WA-001	Логистические параметры	13 490 13 490
	7	Циркуляционный насос Shinhoo MASTER S 25-4	71111002		16 990 33 980
Итого: 8 поз. на сумму: 151,270 ₽

Характеристики комплекта

Количество котлов:

Количество потребителей:

2-3

Мощность:

до 30 кВт

Готовые объекты

Монтаж котельной частного дома 200 м² в Санкт-Петербурге

Монтажник:

Александр Мурин из СПб

Шоу рум отопления в Магнитогорске

Монтаж отопления в частном доме г. Магнитогорск

Монтаж отопления в частном доме г. Тверь

Монтаж отопления частного дома в Обнинске Калужской области

Монтажник:

Розанов Александр (Термопоинт)

Объект сдан:

05.03.2026

Пример монтажа отопления склада в Ленинградской области п. им. Свердлова 1000 м²

Монтажник:

АМИКТА - инженерно-строительная компания

Объект сдан:

21.08.2020

Пример монтажа отопления муниципального объекта в Ленинградской области

Пример монтажа отопления муниципального объекта Ленинградской области в г. Кингисепп

Монтажник:

АМИКТА - инженерно-строительная компания

Объект сдан:

21.08.2020

Пример монтажа газового и электрического котла в Омской области

Монтаж котельной в Москве с проектом

Проектировщик:

ГК ПРОЕКТ

Поставщик:

Лунда - Москва - Очаково

Объект сдан:

15.09.2025

Отопление цеха в Екатеринубрге

Монтажник:

Термодом - Екатеринбург

Поставщик:

Термодом - Екатеринбург

Объект сдан:

01.04.2025

Проектирование котельной базы отдыха

Монтаж электрокотла в частном доме Красноярск

Совместимые узлы

H-PG-U1 Схема подключения циркуляционного насоса отопления радиаторами

Описание

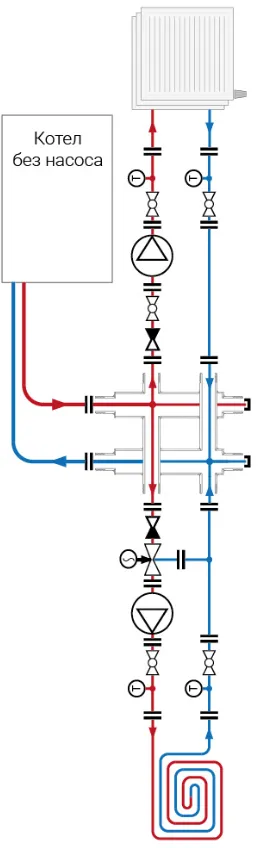

Предназначен для подключения 2-3 потребителей (например радиаторы и теплый пол) к настенному электрокотлу без насоса. ☝ Узел можно разместить рядом с боковым подключением котловых патрубков или горизонтально под ним с верхним подключением котла с подводкой потребителей с разных сторон.

Потребители могут быть представлены радиаторной сетью с установкой температуры котловой автоматикой и теплыми полами, температура которых может регулироваться либо вручную - поворотом штока смесителя либо автоматически с помощью сервопривода, который может управляться контроллером связанным с GSM-модулем.
