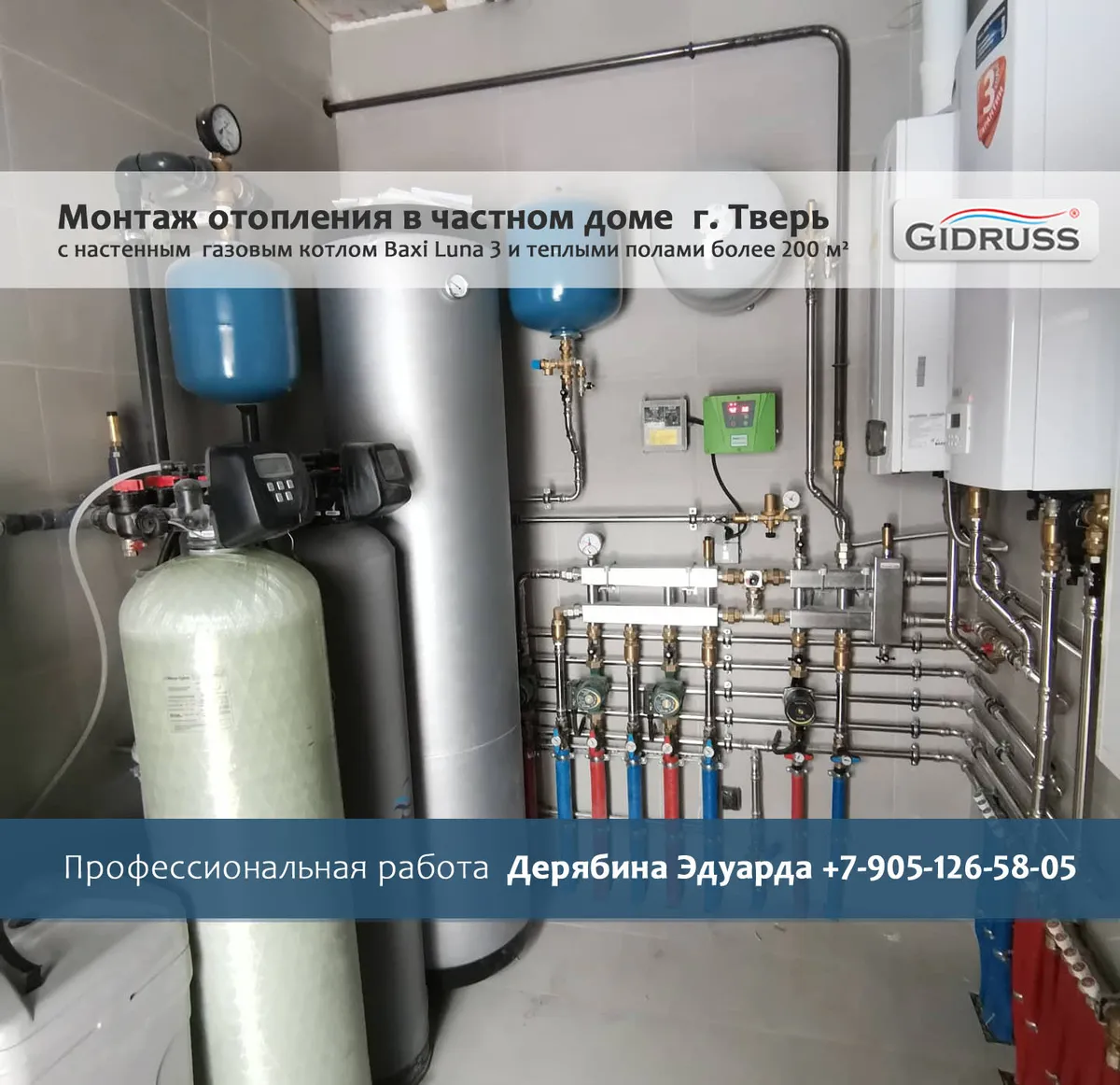

Монтаж отопления в частном доме г. Тверь

О объекте

Город:
Тверь
Регион расположения:
Россия, Тверская область
Материал:
Нержавеющая сталь AISI 304
Тип объекта:
Частный дом
Стадия:
Объект сдан!
Объект сдан:
02.02.2024

Описание

Состав основного оборудования котельной: Котел настенный газовый одноконтурный BAXI Luna 3 - монтаж котла непосредственно на стену Бойлер косвенного нагрева ГВС 300 л - установлен на полу Резервный электрокотел смонтирован рядом с газовым котлом бакси Основно функционал котла Baxi Luna 3: Отопление радиаторами с автоматической регулировкой температуры в зависимости от погоды на улице. Отопление теплыми полами автоматической регулировкой температуры в зависимости от погоды на улице. Приготовление горячей воды в бойлере косвенного нагрева по жесткому приоритету с использованием трехходового клапана, отключающего во время нагрева систему отопления. 🎛 Как использовать погодозависимую автоматику котла для регулирования температуры теплого пола? Решение примененное на данном объекте основано на применение поворотного смесителя.Регулировка смесителя производится вручную, т.е. вращая шток смесителя мы можем установить пропорцию смешивания теплоносителя для получения нужной температуры например в самые холодные дни, после чего погодозависимая автоматика котла снизив температуру в магистрали пропорционально уменьшит и температуру теплого пола в котельной. Преимущество данного решения по сравнению с термостатическими смесительными узлами, установленными на коллекторах ТП : - минимизация кол-ва автоматики в обвязке - нет сервоприводов и контроллеров; - отсутствие термостатических клапанов, которые имеют свойство закисать; - экономия на электроэнергии для циркуляции насоса, так как KVS поворотного смесителя значительно выше термостатического (это особенно актуально, если у Вас стоит ИБП на котельную). ♨ Как сделать отопление теплыми полами в частном доме свыше 200 м² ? На примере данного объекта, где теплые полы установлены на двух этажах c общей площадью около 250 м², использована схема с одним смесителем и двумя независимыми прямыми группами, которые распределяют теплоноситель на отдельные коллекторные шкафы, установленные на каждом этаже. Данное решение позволяет: - корректно подобрать насосное оборудование для обеспечение расчетного расхода на каждом этаже отдельно; - независимо отключать зоны; - если нет зональной автоматики можно реализовать простую автоматику путем отключения насоса всего этаже от сигнала комнатного термостата.
Проект реализовали
Совместимые узлы для подробного изучения функционала
Описание

Состав основного оборудования котельной:

  • Котел настенный газовый одноконтурный BAXI Luna 3 - монтаж котла непосредственно на стену
  • Бойлер косвенного нагрева ГВС 300 л - установлен на полу
  • Резервный электрокотел смонтирован рядом с газовым котлом бакси

Основно функционал котла Baxi Luna 3:

  1. Отопление радиаторами с автоматической регулировкой температуры в зависимости от погоды на улице.
  2. Отопление теплыми полами автоматической регулировкой температуры в зависимости от погоды на улице.
  3. Приготовление горячей воды в бойлере косвенного нагрева по жесткому приоритету с использованием трехходового клапана, отключающего во время нагрева систему отопления.

🎛 Как использовать погодозависимую автоматику котла для регулирования температуры теплого пола?

Решение примененное на данном объекте основано на применение поворотного смесителя.Регулировка смесителя производится вручную, т.е. вращая шток смесителя мы можем установить пропорцию смешивания теплоносителя для получения нужной температуры например в самые холодные дни, после чего погодозависимая автоматика котла снизив температуру в магистрали пропорционально уменьшит и температуру теплого пола в котельной.

Преимущество данного решения по сравнению с термостатическими смесительными узлами, установленными на коллекторах ТП:
- минимизация кол-ва автоматики в обвязке - нет сервоприводов и контроллеров;
- отсутствие термостатических клапанов, которые имеют свойство закисать;
- экономия на электроэнергии для циркуляции насоса, так как KVS поворотного смесителя значительно выше термостатического (это особенно актуально, если у Вас стоит ИБП на котельную).


♨ Как сделать отопление теплыми полами в частном доме свыше 200 м² ?

На примере данного объекта, где теплые полы установлены на двух этажах c общей площадью около 250 м², использована схема с одним смесителем и двумя независимыми прямыми группами, которые распределяют теплоноситель на отдельные коллекторные шкафы, установленные на каждом этаже.
Данное решение позволяет:
- корректно подобрать насосное оборудование для обеспечение расчетного расхода на каждом этаже отдельно;
- независимо отключать зоны;
- если нет зональной автоматики можно реализовать простую автоматику путем отключения насоса всего этаже от сигнала комнатного термостата.

Преимущества оборудования
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее
Энергоэффективная EPP-теплоизоляция
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
  • Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
  • Поддержание в котельной комфортной температуры для обслуживания системы.
  • Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
Боковой контур повышенной производительности
  • Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
  • Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Подробнее
Преимущества GIDRUSS: Куда ставить термодатчик котла или каскада?
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Конструктивные преимущества GIDRUSS BM/MK-..-DU: Как поменять подачу с обраткой?
Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси
Подробнее
Любое пространственное положение сэкономит место в котельной!
  • Изделия GIDRUSS абсолютно симметричны и соосны,
  • Котел можно располагать слева и справа
  • Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").
Подробнее
Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
Подробнее
