Отопление цеха в Екатеринубрге
О объекте
Город:Екатеринбург
Регион расположения:
Россия, Свердловская область
Материал:Конструкционная сталь
Тип объекта:Коммерческий объект
Стадия:Объект сдан!
Объект сдан:01.04.2025
Описание

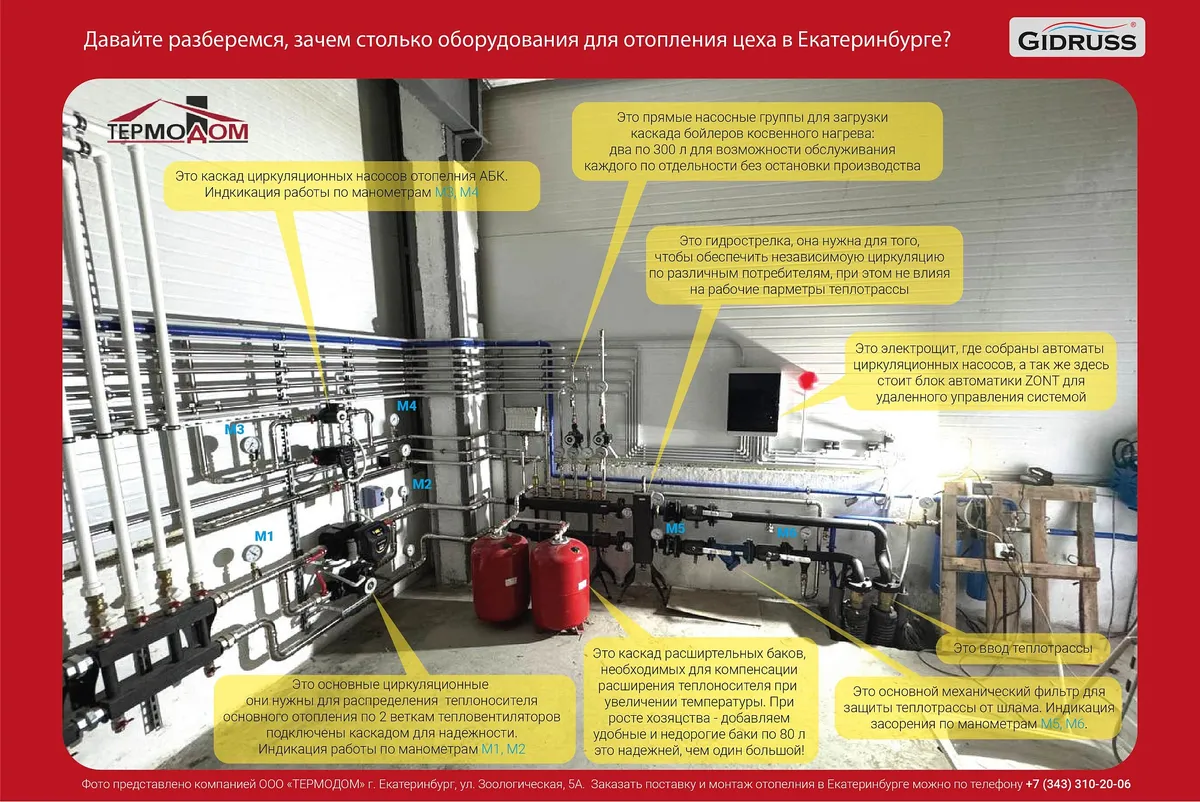

В 2025 году компанией ТЕРМОДОМ в г. Екатеринбурга был запущен новый объект - производственный цех с круглосуточным режимом работы. Какие задачи были решены при монтаже системы отопления? Котельная расположена в соседнем помещении, в цех подходит теплотрасса DN65. Необходимо было обеспечить бесперебойную работу отопления основного цеха и пристроенного АБК с возможностью независимого управления. Для реализации одновременного приема душа в четырех кабинках 50 сотрудников, а так же с учетом необходимости бесперебойной подачи горячей воды для производственных нужд, необходимо рассчитать расход и обеспечить стабильную подачу горячей воды нужной температуры в том числе и для обслуживания или выхода из строя бойлера, циркуляционных насосов и прочего оборудования. Реализовать систему автоматизации со световой индикацией в котельной и удаленным управлением через мобильный телефон.
Проект реализовали
Установлено оборудование
'%3e%3cpath%20d='M7%2020C6.16667%2020%205.45833%2019.7083%204.875%2019.125C4.29167%2018.5417%204%2017.8333%204%2017H1.5L1.95%2015H4.775C5.05833%2014.6833%205.39167%2014.4375%205.775%2014.2625C6.15833%2014.0875%206.56667%2014%207%2014C7.43333%2014%207.84167%2014.0875%208.225%2014.2625C8.60833%2014.4375%208.94167%2014.6833%209.225%2015H13.4L15.5%206H4.55L4.65%205.575C4.75%205.10833%204.97917%204.72917%205.3375%204.4375C5.69583%204.14583%206.11667%204%206.6%204H18L17.075%208H20L23%2012L22%2017H20C20%2017.8333%2019.7083%2018.5417%2019.125%2019.125C18.5417%2019.7083%2017.8333%2020%2017%2020C16.1667%2020%2015.4583%2019.7083%2014.875%2019.125C14.2917%2018.5417%2014%2017.8333%2014%2017H10C10%2017.8333%209.70833%2018.5417%209.125%2019.125C8.54167%2019.7083%207.83333%2020%207%2020ZM15.925%2013H20.75L20.85%2012.475L19%2010H16.625L15.925%2013ZM15.45%206.175L15.5%206L13.4%2015L13.45%2014.825L14.3%2011.175L15.45%206.175ZM0.5%2013.325L1%2011.325H6.5L6%2013.325H0.5ZM2.5%209.675L3%207.675H9.5L9%209.675H2.5ZM7%2018C7.28333%2018%207.52083%2017.9042%207.7125%2017.7125C7.90417%2017.5208%208%2017.2833%208%2017C8%2016.7167%207.90417%2016.4792%207.7125%2016.2875C7.52083%2016.0958%207.28333%2016%207%2016C6.71667%2016%206.47917%2016.0958%206.2875%2016.2875C6.09583%2016.4792%206%2016.7167%206%2017C6%2017.2833%206.09583%2017.5208%206.2875%2017.7125C6.47917%2017.9042%206.71667%2018%207%2018ZM17%2018C17.2833%2018%2017.5208%2017.9042%2017.7125%2017.7125C17.9042%2017.5208%2018%2017.2833%2018%2017C18%2016.7167%2017.9042%2016.4792%2017.7125%2016.2875C17.5208%2016.0958%2017.2833%2016%2017%2016C16.7167%2016%2016.4792%2016.0958%2016.2875%2016.2875C16.0958%2016.4792%2016%2016.7167%2016%2017C16%2017.2833%2016.0958%2017.5208%2016.2875%2017.7125C16.4792%2017.9042%2016.7167%2018%2017%2018Z'%20fill='%230F0E0E'/%3e%3c/g%3e%3c/svg%3e)
Совместимые узлы для подробного изучения функционала
Описание
В 2025 году компанией ТЕРМОДОМ в г. Екатеринбурга был запущен новый объект - производственный цех с круглосуточным режимом работы.
Какие задачи были решены при монтаже системы отопления?
- Котельная расположена в соседнем помещении, в цех подходит теплотрасса DN65.
- Необходимо было обеспечить бесперебойную работу отопления основного цеха и пристроенного АБК с возможностью независимого управления.
- Для реализации одновременного приема душа в четырех кабинках 50 сотрудников, а так же с учетом необходимости бесперебойной подачи горячей воды для производственных нужд, необходимо рассчитать расход и обеспечить стабильную подачу горячей воды нужной температуры в том числе и для обслуживания или выхода из строя бойлера, циркуляционных насосов и прочего оборудования.
- Реализовать систему автоматизации со световой индикацией в котельной и удаленным управлением через мобильный телефон.
Преимущества оборудования
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
- Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
- Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
- Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
- Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла
P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?
- По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
- Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
- Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

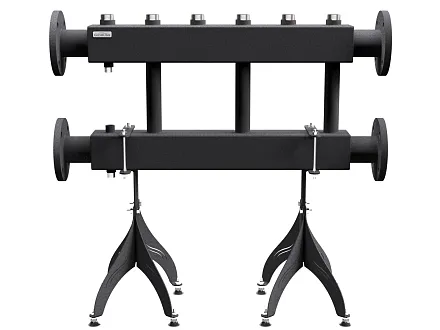

Прочные 3D-опоры дают устойчивость, возможность точной регулировки положения и удобство обслуживания!
- Надежные опоры выдержат любую обвязку!
- Точная регулировка вертикального положения и высоты.
- Презентабельный внешний вид.
- Не требуется крепления к полу.
Дополнительное подключение Rp ½" для КИПиА на каждом магистральном патрубке|
- Возможность подключить термометры показывающие режим работы гидравлического разделителя.
- Возможность подключить термодатчики для автоматики без установки фланцевых вставок.
Презентабельные 3D-опоры с предварительной регулировкой положения до монтажа изделия
- Точная регулировка вертикального положения и высоты коллектора без самого коллектора!
- Коллектор устанавливается уже на полностью отрегулированный ложемент!
- Презентабельный внешний вид.
- Возможность дополнительного крепления к полу с момощью шпилек М10 и забиваемых резьбовых анкеров.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!
- Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
- Универсальная X-образная ориентация отверстий фланца.
- Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!
