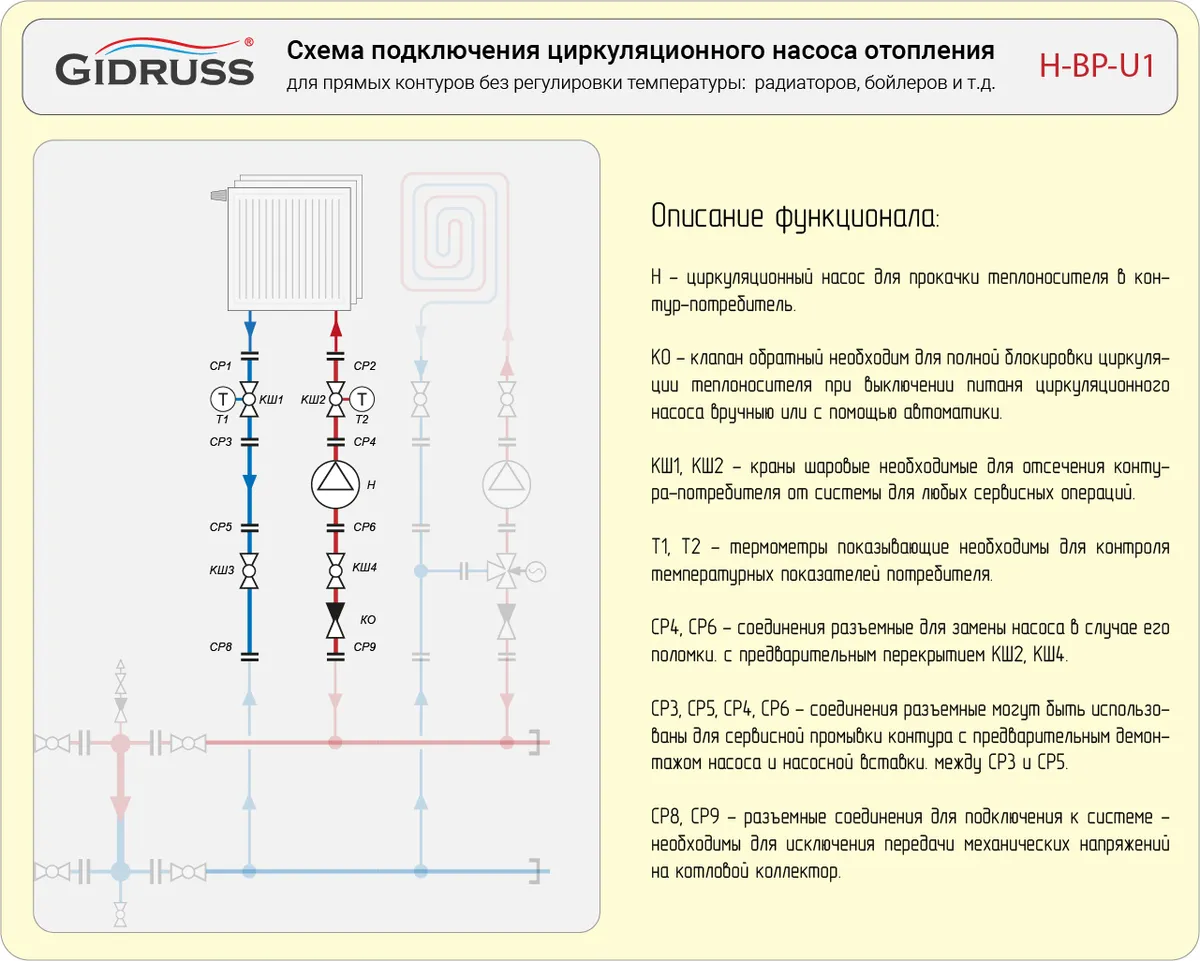

H-PG-U1 Схема подключения циркуляционного насоса отопления радиаторами без регулировки температуры
Основные характеристики
Отапливаемая площадь:По проекту
Мощность, кВт:
Любая
Кол-во контуров:1
Магистральный диаметр:
Любой
Описание
Узел H-PG-U1 применяется для обвязки циркуляционного насоса, установленного на контуре потребителе тепла в виде радиаторной сети, бойлера косвенного нагрева (БКН) или других высоко-температурных потребителей без регулировки температуры. Если Вам потребуется регулировка температуры смотрите узлы: - Схема обвязки насоса с автоматической регулировкой температуры автоматическая с поворотным смесительным клапаном под сервод ; - Схема обвязки насоса с ручной регулировкой температуры автоматическая с термостатическим смесительным клапаном . Функциональный состав обвязки циркуляционного насоса прямого контура? H - циркуляционный насос для прокачки теплоносителя в контур-потребитель. КО - клапан обратный необходим для полной блокировки циркуляции теплоносителя при выключении питаня циркуляционного насоса вручныю или с помощью автоматики. КШ1, КШ2 - краны шаровые необходимые для отсечения контура-потребителя от системы для любых сервисных операций. T1, T2 - термометры показывающие необходимы для контроля температурных показателей потребителя. СР4, СР6 - соединения разъемные для замены насоса в случае его поломки. СР3, СР5 - соединения разъемные могут быть использованы для сервисной промывки контура. СР8, СР9 - разъемные соединения для подключения к системе - необходимы для исключения передачи механических напряжений на котловой коллектор.
Совместимые комплекты
H-PG-01-0001 - Насосная группа прямая с насосом DN25 (180 мм, 25-4, частотный двигатель)
Спецификация: [2]
37 390 ₽
TU-DN20-BM3DU-01 - Комплект обвязки котельной двухэтажного дома с настенным котлом на 3 (1+1+1) контура 3/4 до 40 кВт под автоматику
Спецификация: [8]
122 894 ₽
TU-DN25-BM3DU-01 - Купить коллектор с гидрострелкой на 2 - 3 контура в комплекте с обвязкой котла до 60 кВт под автоматику
Спецификация: [9]
166 194 ₽
TU-DN25-BM5DU-01 - Купить коллектор с гидрострелкой на 4 5 контуров в комплекте с обвязкой котла до 60 кВт под автоматику
Спецификация: [17]
452 864 ₽
TU-DN20-BM3D-01 - Комплект обвязки котельной одноэтажного дома с настенным котлом на 2 + 1 контура 3/4 до 40 кВт под автоматику
Спецификация: [12]
139 302 ₽
TU-DN20-TGR2-01 - Комплект обвязки гидрострелки на 2 контура 3/4 до 40 кВт
Спецификация: [8]
98 494 ₽
TU-DN20-RM2-01 - Комплект обвязки кольцевого коллектора на 2 контура 3/4 до 30 кВт
Спецификация: [6]
118 470 ₽
TU-DN20-MK3DU-01 - Комплект обвязки электрокотла без насоса на 2 - 3 контура
Спецификация: [6]
114 470 ₽
TU-DN25-MK5DU-01 - Купить коллектор с гидрострелкой на 4 - 5 контуров в комплекте с обвязкой котла до 60 кВт под автоматику
Спецификация: [13]
291 040 ₽
TU-DN25-MK3DU-01 - Купить коллектор отопления на 2 - 3 контура в комплекте с обвязкой для электрокотла без насоса
Спецификация: [9]
160 350 ₽
Комплект обвязки стального коллектора отопления DN32 на 4 вертикальных контура DN25 - TU-DN32-MK-01
Спецификация: [9]
170 380 ₽
Комплект обвязки нержавеющего коллектора отопления DN32 на 4 вертикальных контура DN25 - TU-DN32-MK-02
Спецификация: [9]
186 780 ₽
TU-DN50-KK200-02 - Комплект обвязки 2 напольных котлов по 100 кВт из нержавеющей стали
Спецификация: [11]
265 050 ₽
TU-DN50-KK200-01 - Комплект обвязки двух котлов по 100 кВт из углеродистой стали
Спецификация: [11]
204 250 ₽
Готовые объекты
Монтаж котельной частного дома 200 м² в Санкт-Петербурге
Монтажник:
Александр Мурин из СПб
Поставщик:
Тепло3000 - СПб
Объект сдан:
05.03.2026

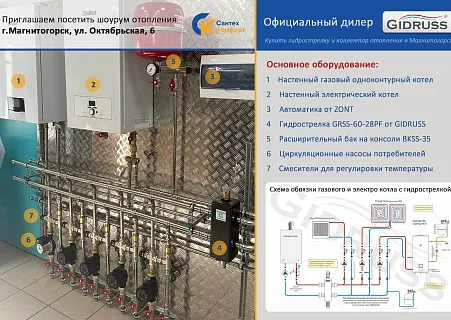

Шоу рум отопления в Магнитогорске
Монтажник:
Сантех Комфорт
Объект сдан:
13.05.2024

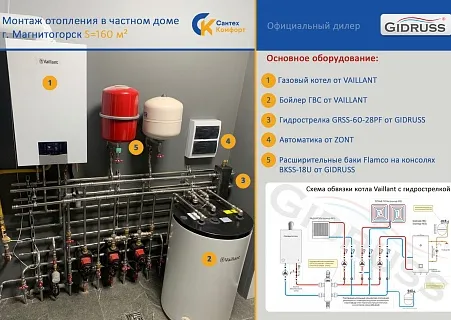

Монтаж отопления в частном доме г. Магнитогорск
Монтажник:
Сантех Комфорт
Объект сдан:
02.02.2024

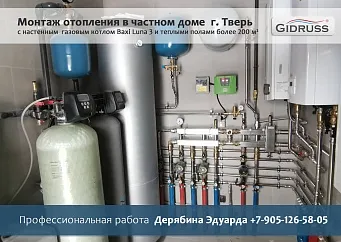

Монтаж отопления в частном доме г. Тверь
Монтажник:
Дерябин Эдуард
Объект сдан:
02.02.2024
Пример монтажа отопления склада в Ленинградской области п. им. Свердлова 1000 м²
Монтажник:
АМИКТА - инженерно-строительная компания
Объект сдан:
21.08.2020
Пример монтажа отопления муниципального объекта Ленинградской области в г. Кингисепп
Монтажник:
АМИКТА - инженерно-строительная компания
Объект сдан:
21.08.2020
Пример монтажа газового и электрического котла в Омской области
Монтажник:
САНТЕХ 55
Поставщик:
ТЕПЛОМАКС-55
Объект сдан:
01.10.2025
Монтаж котельной в Москве с проектом
Проектировщик:
ГК ПРОЕКТ
Поставщик:
Лунда - Москва - Очаково
Объект сдан:
15.09.2025

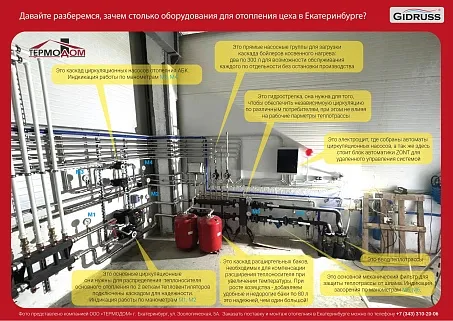

Отопление цеха в Екатеринубрге
Монтажник:
Термодом - Екатеринбург
Поставщик:
Термодом - Екатеринбург
Объект сдан:
01.04.2025

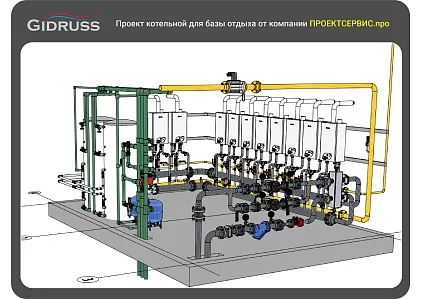

Проектирование котельной базы отдыха
Монтажник:
Proektservis.pro
Проектировщик:
Proektservis.pro
Объект сдан:
02.12.2024
Монтаж электрокотла в частном доме Красноярск
Монтажник:
ИНЖЕНЕРИЯ
Объект сдан:
15.11.2021
Совместимое оборудование
Описание
Узел H-PG-U1 применяется для обвязки циркуляционного насоса, установленного на контуре потребителе тепла в виде радиаторной сети, бойлера косвенного нагрева (БКН) или других высоко-температурных потребителей без регулировки температуры.
Если Вам потребуется регулировка температуры смотрите узлы:
- Схема обвязки насоса с автоматической регулировкой температуры автоматическая с поворотным смесительным клапаном под сервод;
- Схема обвязки насоса с ручной регулировкой температуры автоматическая с термостатическим смесительным клапаном.
Функциональный состав обвязки циркуляционного насоса прямого контура?
- H - циркуляционный насос для прокачки теплоносителя в контур-потребитель.
- КО - клапан обратный необходим для полной блокировки циркуляции теплоносителя при выключении питаня циркуляционного насоса вручныю или с помощью автоматики.
- КШ1, КШ2 - краны шаровые необходимые для отсечения контура-потребителя от системы для любых сервисных операций.
- T1, T2 - термометры показывающие необходимы для контроля температурных показателей потребителя.
- СР4, СР6 - соединения разъемные для замены насоса в случае его поломки.
- СР3, СР5 - соединения разъемные могут быть использованы для сервисной промывки контура.
- СР8, СР9 - разъемные соединения для подключения к системе - необходимы для исключения передачи механических напряжений на котловой коллектор.
