Отопление ресторана в Красноярске с газовыми котлами Vaillant
О объекте
Город:Красноярск
Регион расположения:
Россия, Красноярский край
Материал:Нержавеющая сталь AISI 304
Тип объекта:Частный дом
Стадия:Объект сдан!
Объект сдан:26.12.2018
Описание
Отопление ресторана в Красноярске профессионально смонтировано на базе двух настенных газовых котлов Vaillant turboTEC plus VU 242/5-5 и резервного электрокотла Vaillant eloBLOCK VE 12. Для использования современных насосных групп Vaillant в гидрообвязке был изготовлен специальный коллектор с межосевым расстоянием 120 мм.Такой коллектор можно заказать с помощью online-конструктора GIDRUSS Описание основного оборудования для системы отопления ресторана Основной источник тепла два настенных газовых котла Vaillant turboTEC plus VU 242/5-5 (арт. 10015255) Резервный электрический котел Vaillant eloBLOCK VE 12 (арт. 10009376) Водонагреватель (бойлер косвенного нагрева) Vaillant uniSTOR VIH R 300/3 BR (арт. 10020639) Специальный нержавеющий коллектор с гидрострелкой с межосевым 120 мм, серийныс аналогом которого является BMSS-60-4D Автоматический регулятор отопления Vaillant multiMATIC VRC 700/5 (арт. 20171319) Блок передачи данных Vaillant VR 920 (арт. 20252924) Смесительный модуль Vaillant VR 71 (арт. 20184848) Насосная группа для нерегулируемого контура с трёхступенчатым насосом Vaillant VDM 7 (арт. 20191820) Насосная группа для регулируемого контура отопления с трёхступенчатым насосом и смесителем Vaillant VDM 8M, R1’’ (арт. 20191818) Насосная группа для регулируемого контура отопления с бесступенчатым насосом и смесителем Vaillant VDM 25M, R1’’ (арт. 20191788) – 2шт. Расширительный бак Reflex NG 80, R 1 (арт. 8001211) Обвязка выполнена из нержавеющих труб и фитингов производства Kan-therm Inox (арт. 1629194005) Теплый пол трубы REHAU RAUTHERM S 14х1,5 мм (арт. 11365721600) Распределительный коллектор REHAU HKV-D на 4 контура нерж .сталь (арт. 12080411002) Комплект двух прямых никелирован. шаровых кранов 1" для коллекторов HKV/HLV (арт. 12081221001) Подробности о резервном электрическом котле читайте в Дзен-статье от REHPRO: Резервный котел – источник непрерывного отопления
Проект реализовали
Установлено оборудование
'%3e%3cpath%20d='M7%2020C6.16667%2020%205.45833%2019.7083%204.875%2019.125C4.29167%2018.5417%204%2017.8333%204%2017H1.5L1.95%2015H4.775C5.05833%2014.6833%205.39167%2014.4375%205.775%2014.2625C6.15833%2014.0875%206.56667%2014%207%2014C7.43333%2014%207.84167%2014.0875%208.225%2014.2625C8.60833%2014.4375%208.94167%2014.6833%209.225%2015H13.4L15.5%206H4.55L4.65%205.575C4.75%205.10833%204.97917%204.72917%205.3375%204.4375C5.69583%204.14583%206.11667%204%206.6%204H18L17.075%208H20L23%2012L22%2017H20C20%2017.8333%2019.7083%2018.5417%2019.125%2019.125C18.5417%2019.7083%2017.8333%2020%2017%2020C16.1667%2020%2015.4583%2019.7083%2014.875%2019.125C14.2917%2018.5417%2014%2017.8333%2014%2017H10C10%2017.8333%209.70833%2018.5417%209.125%2019.125C8.54167%2019.7083%207.83333%2020%207%2020ZM15.925%2013H20.75L20.85%2012.475L19%2010H16.625L15.925%2013ZM15.45%206.175L15.5%206L13.4%2015L13.45%2014.825L14.3%2011.175L15.45%206.175ZM0.5%2013.325L1%2011.325H6.5L6%2013.325H0.5ZM2.5%209.675L3%207.675H9.5L9%209.675H2.5ZM7%2018C7.28333%2018%207.52083%2017.9042%207.7125%2017.7125C7.90417%2017.5208%208%2017.2833%208%2017C8%2016.7167%207.90417%2016.4792%207.7125%2016.2875C7.52083%2016.0958%207.28333%2016%207%2016C6.71667%2016%206.47917%2016.0958%206.2875%2016.2875C6.09583%2016.4792%206%2016.7167%206%2017C6%2017.2833%206.09583%2017.5208%206.2875%2017.7125C6.47917%2017.9042%206.71667%2018%207%2018ZM17%2018C17.2833%2018%2017.5208%2017.9042%2017.7125%2017.7125C17.9042%2017.5208%2018%2017.2833%2018%2017C18%2016.7167%2017.9042%2016.4792%2017.7125%2016.2875C17.5208%2016.0958%2017.2833%2016%2017%2016C16.7167%2016%2016.4792%2016.0958%2016.2875%2016.2875C16.0958%2016.4792%2016%2016.7167%2016%2017C16%2017.2833%2016.0958%2017.5208%2016.2875%2017.7125C16.4792%2017.9042%2016.7167%2018%2017%2018Z'%20fill='%230F0E0E'/%3e%3c/g%3e%3c/svg%3e)
Описание

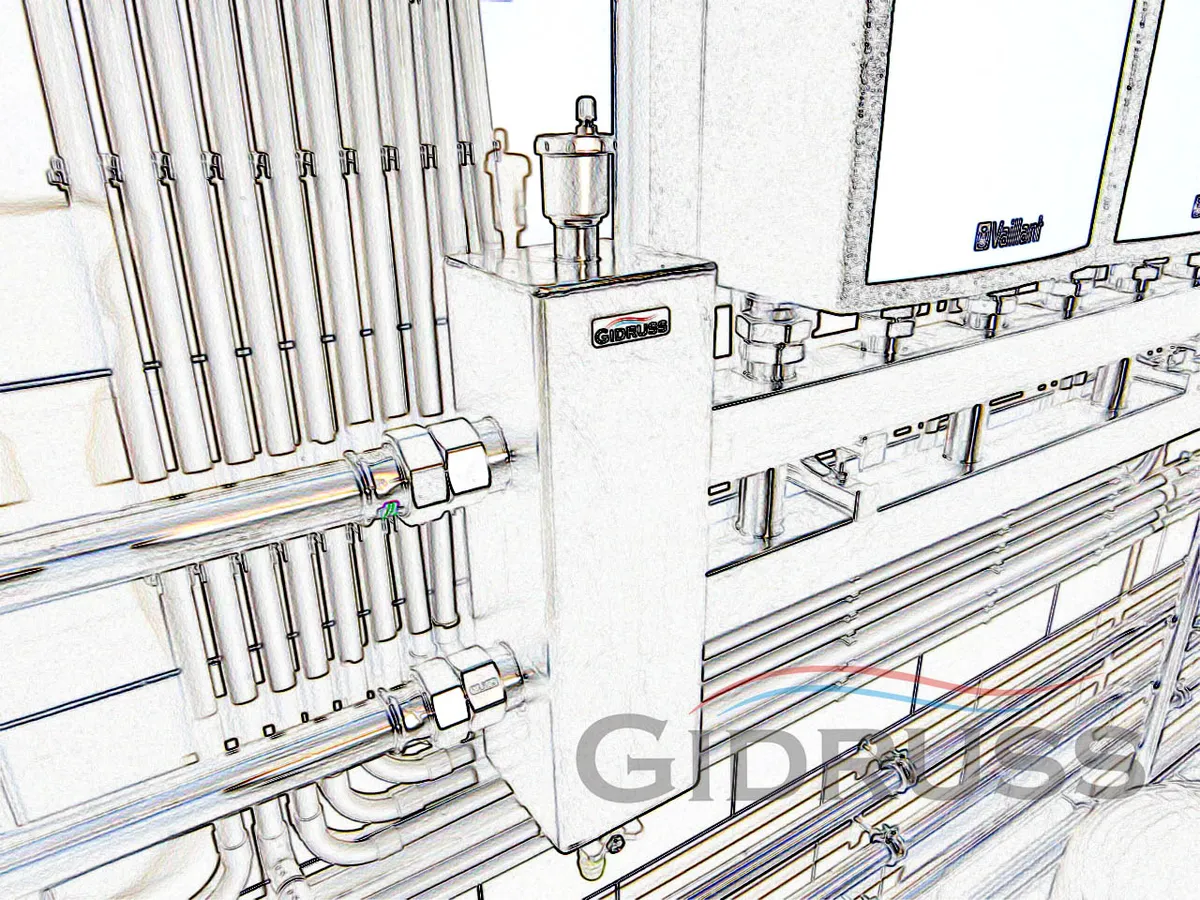

Отопление ресторана в Красноярске профессионально смонтировано на базе двух настенных газовых котлов Vaillant turboTEC plus VU 242/5-5 и резервного электрокотла Vaillant eloBLOCK VE 12.
Для использования современных насосных групп Vaillant в гидрообвязке был изготовлен специальный коллектор с межосевым расстоянием 120 мм.Такой коллектор можно заказать с помощью online-конструктора GIDRUSS
Описание основного оборудования для системы отопления ресторана
- Основной источник тепла два настенных газовых котла Vaillant turboTEC plus VU 242/5-5 (арт. 10015255)
- Резервный электрический котел Vaillant eloBLOCK VE 12 (арт. 10009376)
- Водонагреватель (бойлер косвенного нагрева) Vaillant uniSTOR VIH R 300/3 BR (арт. 10020639)

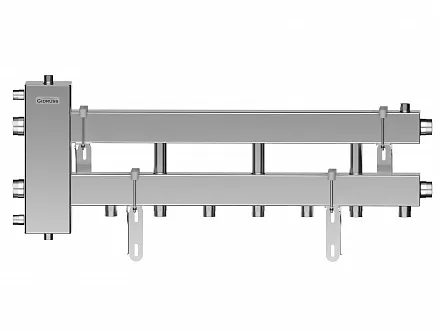

- Специальный нержавеющий коллектор с гидрострелкой с межосевым 120 мм, серийныс аналогом которого является BMSS-60-4D
- Автоматический регулятор отопления Vaillant multiMATIC VRC 700/5 (арт. 20171319)
- Блок передачи данных Vaillant VR 920 (арт. 20252924)
- Смесительный модуль Vaillant VR 71 (арт. 20184848)
- Насосная группа для нерегулируемого контура с трёхступенчатым насосом Vaillant VDM 7 (арт. 20191820)
- Насосная группа для регулируемого контура отопления с трёхступенчатым насосом и смесителем Vaillant VDM 8M, R1’’ (арт. 20191818)
- Насосная группа для регулируемого контура отопления с бесступенчатым насосом и смесителем Vaillant VDM 25M, R1’’ (арт. 20191788) – 2шт.
- Расширительный бак Reflex NG 80, R 1 (арт. 8001211)
- Обвязка выполнена из нержавеющих труб и фитингов производства Kan-therm Inox (арт. 1629194005)
- Теплый пол трубы REHAU RAUTHERM S 14х1,5 мм (арт. 11365721600)
- Распределительный коллектор REHAU HKV-D на 4 контура нерж .сталь (арт. 12080411002)
- Комплект двух прямых никелирован. шаровых кранов 1" для коллекторов HKV/HLV (арт. 12081221001)
Подробности о резервном электрическом котле читайте в Дзен-статье от REHPRO: Резервный котел – источник непрерывного отопления
Преимущества оборудования
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
- Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
- Сепаратор из нержавейки никогда не "зарастет"!
- Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
- Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
- Поддержание в котельной комфортной температуры для обслуживания системы.
- Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Точные удобочитаемые термометры D=63 мм
- Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
- Диаметр 63 мм позволяет с одного взгляда считывать температуру
